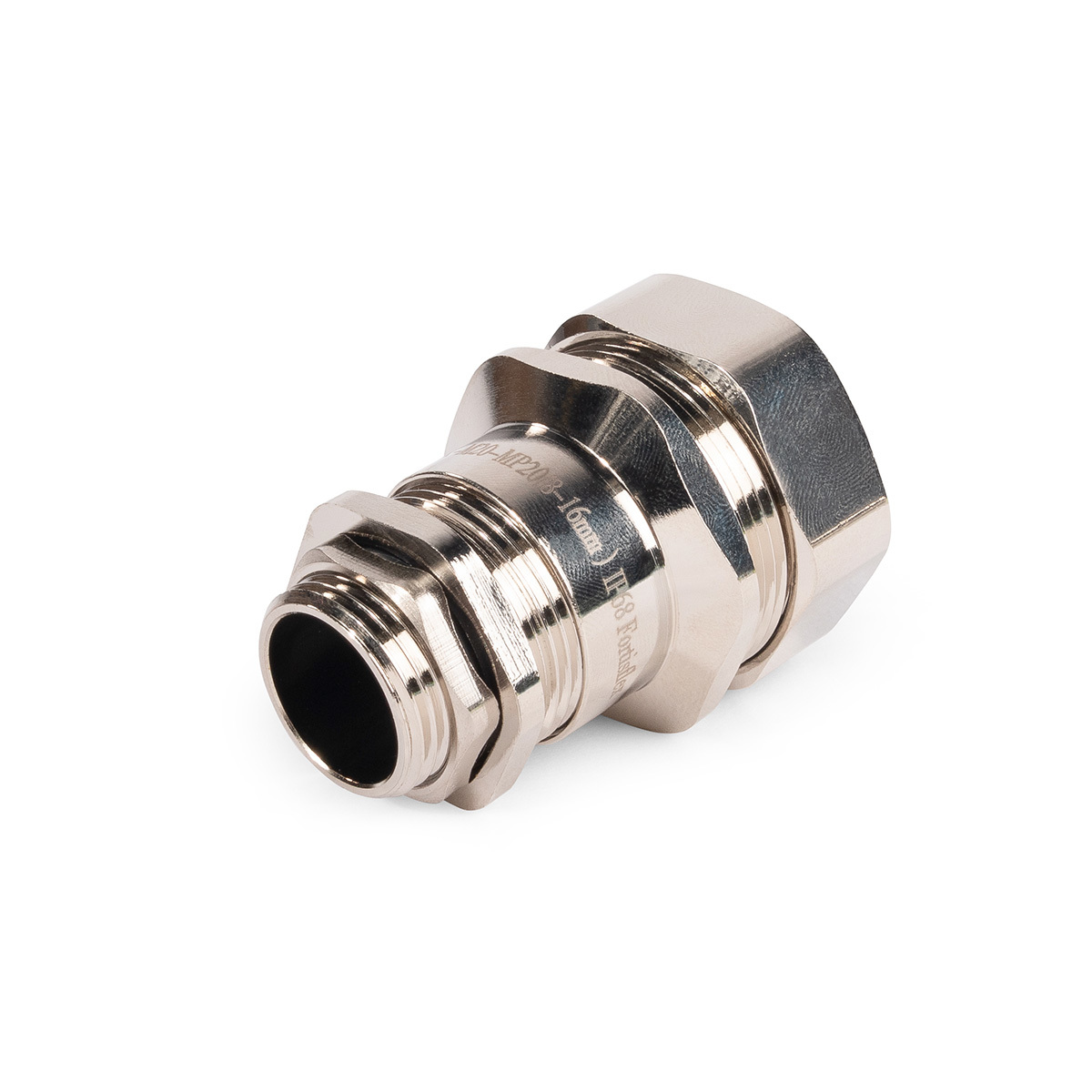

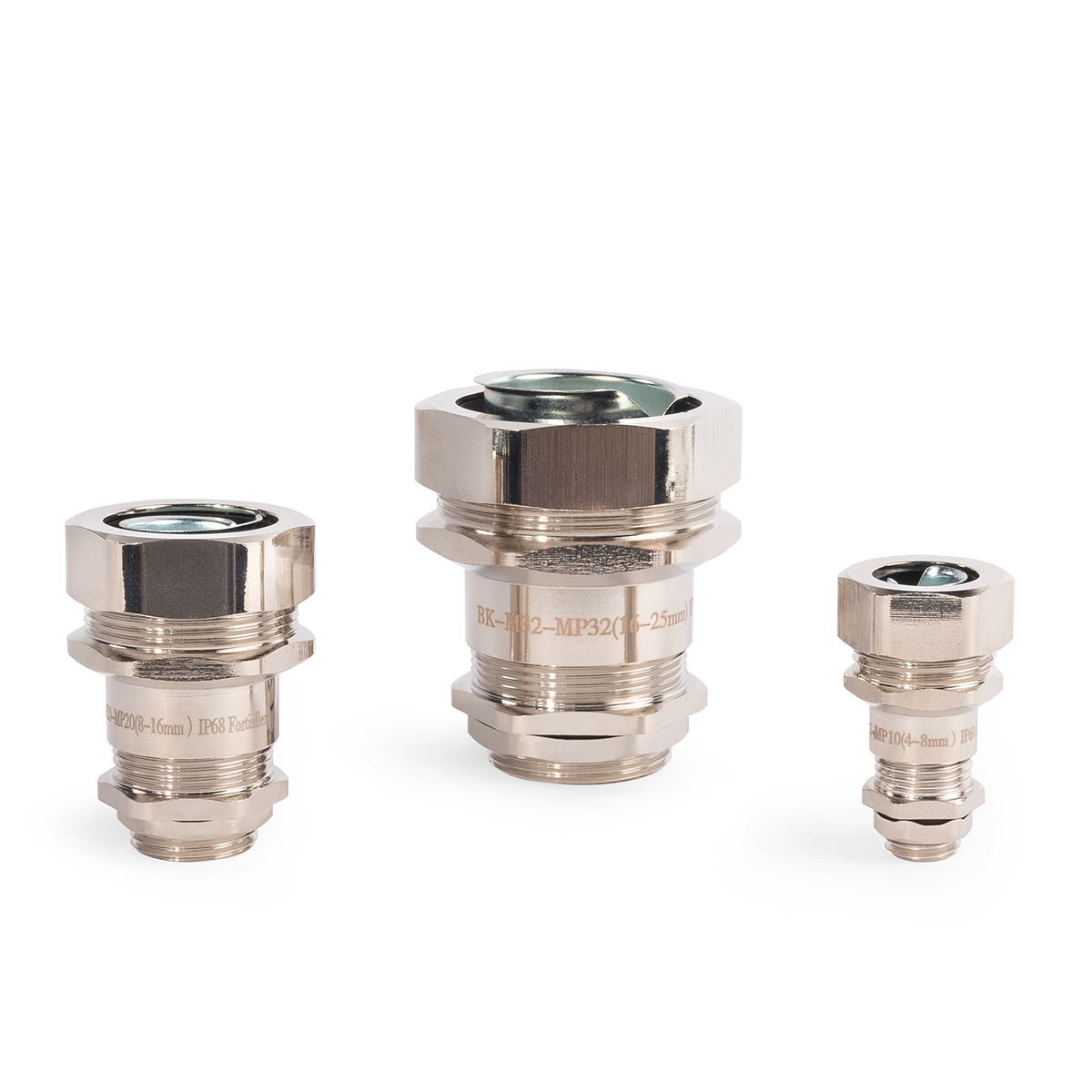

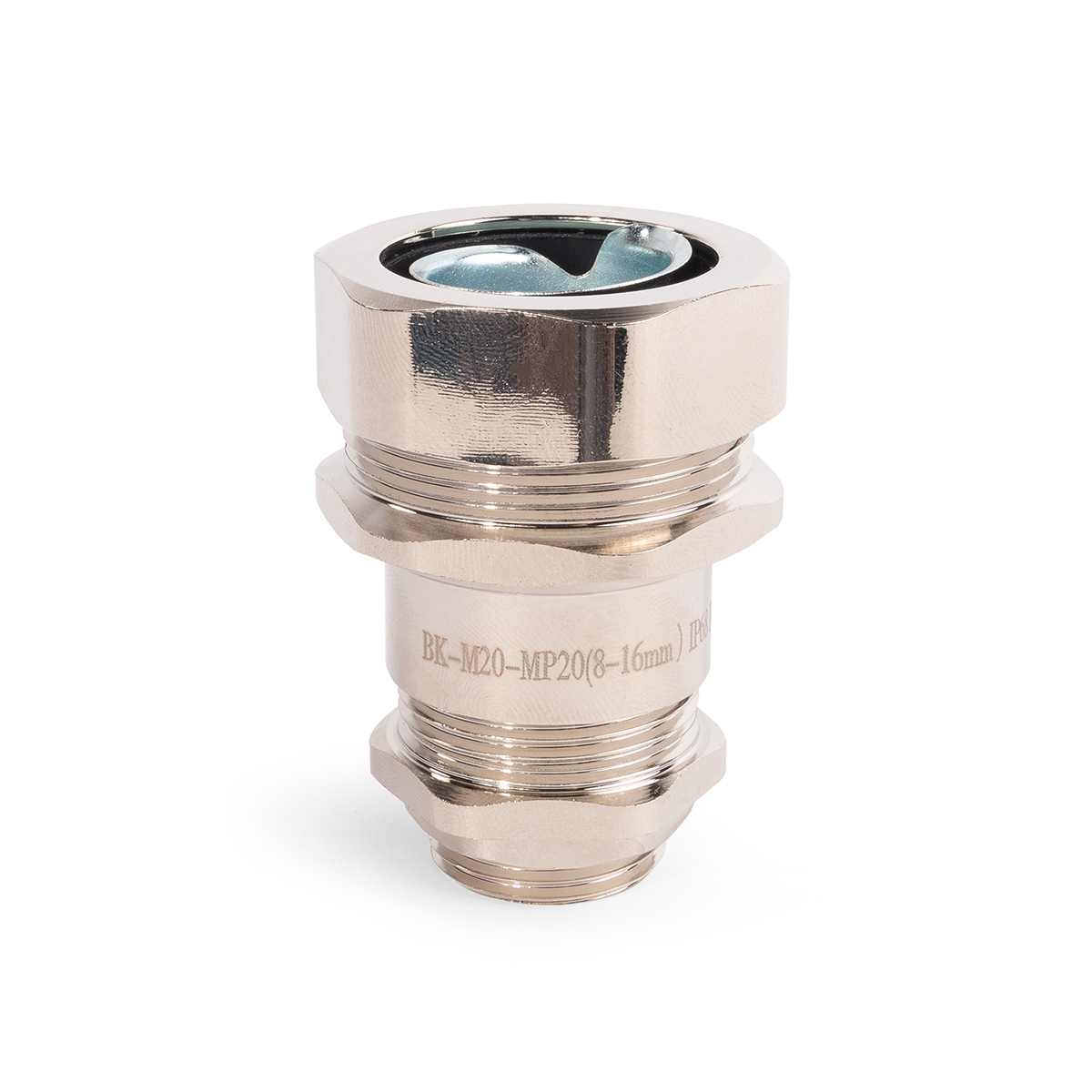

Ввод кабельный для металлорукава латунный c метрической резьбой «M»

3D

тип : ВК-М-МР

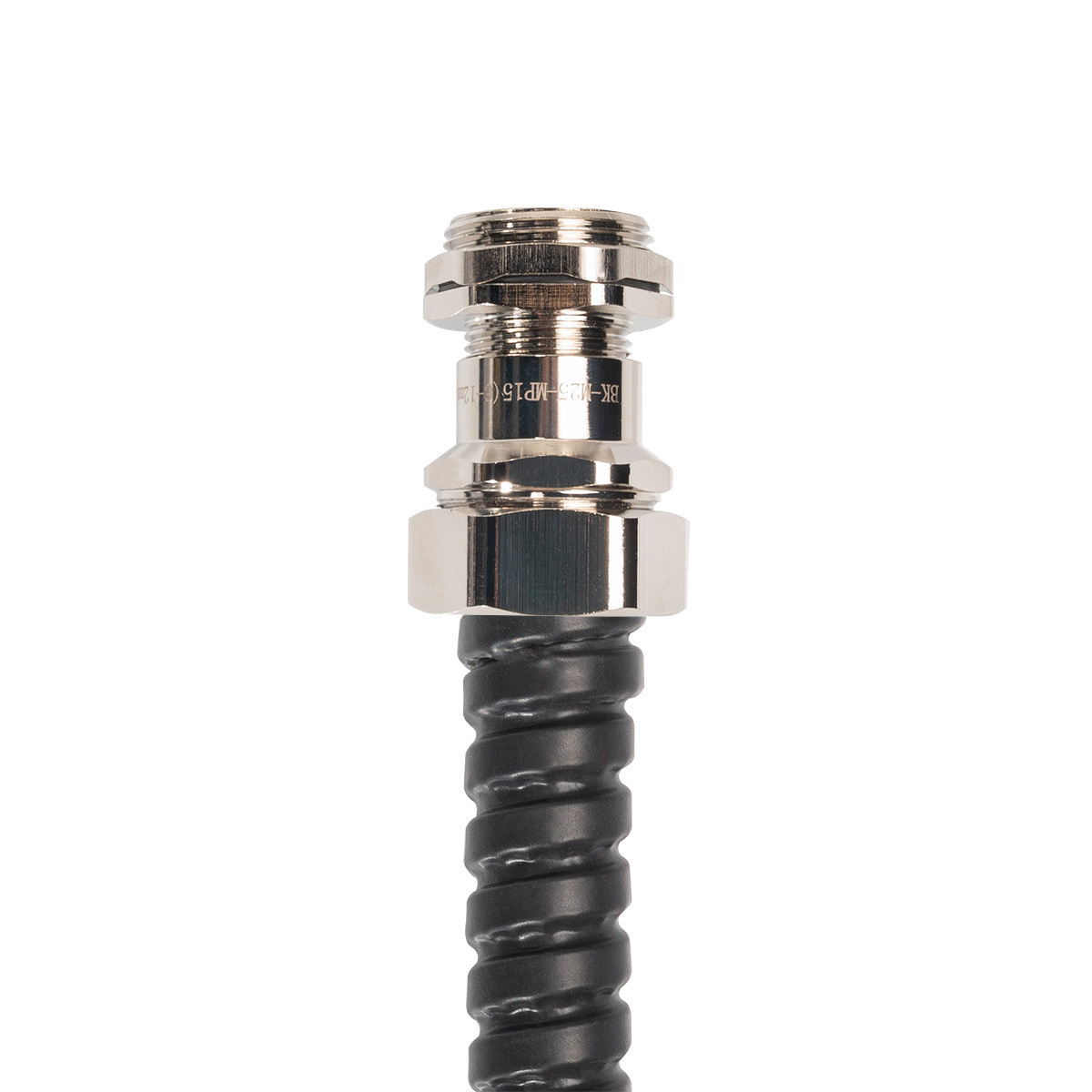

  • Для герметичного ввода–вывода кабелей и проводов, проложенных в металлорукаве, в корпусах электрощитового оборудования

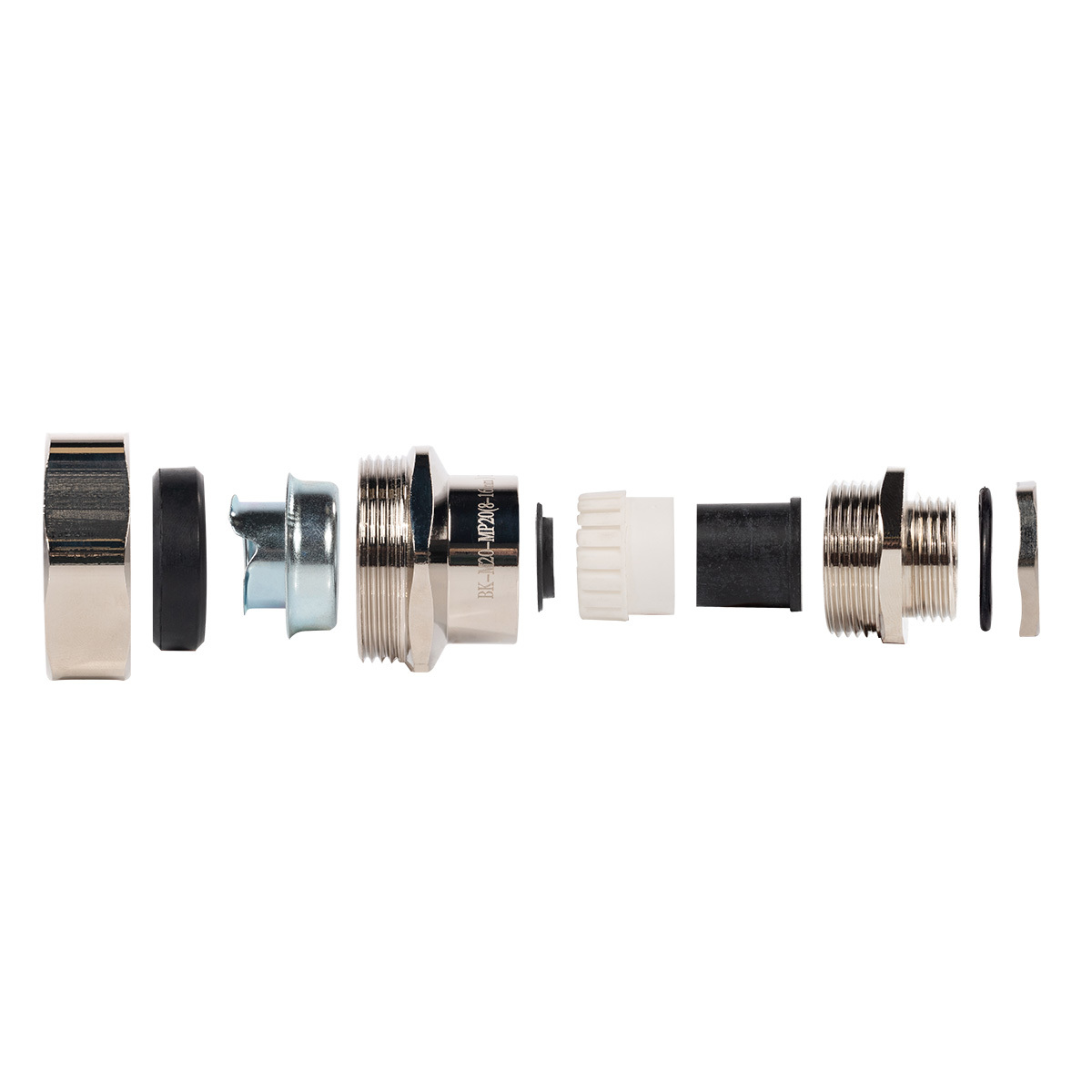

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
  • Степень защиты IP68
  • Тип резьбы: метрическая по EN 60423
  • 2 в 1: кабельный ввод и вводная муфта для металлорукава в одном изделии
  • Стойкие к синтетическим маслам и всем видам топлива
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Инструмент для монтажа отверстий и гидравлические прессы КВТ:
    • пресс гидравлический ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60,
    • перфоформы МПО и наборы перфоформ НМПО-PG, НМПО-MG

Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Отказное письмо на продукцию Фортисфлекс Подбор фитингов для металлорукава производства «FORTISFLEX» Паспорт на кабельные вводы латунные ВК-М-МР Правила монтажа кабельных вводов
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции цветH
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
87943 ВК-М12(4-8 мм)-МР10 (Fortisflex) стальной3024228126.510 шт 421.66 10 300
87944 ВК-М16(4-8 мм)-МР10 (Fortisflex) стальной3024228168.010 шт 441.46 10 300
87945 ВК-М16(4-8 мм)-МР12 (Fortisflex) стальной3026248168.010 шт 475.97 10 300
87946 ВК-М16(6-12 мм)-МР15 (Fortisflex) стальной30302712168.010 шт 614.60 10 240
87947 ВК-М20(6-12 мм)-МР15 (Fortisflex) стальной32302712208.010 шт 614.83 10 240
89105 ВК-М25(6-12 мм)-МР15 (Fortisflex) стальной33302712259.010 шт 906.22 10 180
87948 ВК-М20(8-16 мм)-МР20 (Fortisflex) стальной34353516208.010 шт 914.47 10 180
87950 ВК-М25(8-16 мм)-МР20 (Fortisflex) стальной34353516259.010 шт 935.33 10 180
89106 ВК-М32(8-16 мм)-МР20 (Fortisflex) стальной363535163210.06 шт 1 329.10 6 6
89196 ВК-М25(13-18 мм)-МР20 (Fortisflex) стальной3435351625910 шт 1 053.89
87951 ВК-М25(13-18 мм)-МР25 (Fortisflex) стальной36424018259.010 шт 1 171.16 10 120
89107 ВК-М32(13-18 мм)-МР25 (Fortisflex) стальной384235183210.06 шт 1 778.84 6 6
87953 ВК-М32(16-25 мм)-МР25 (Fortisflex) стальной404240253210.06 шт 1 501.90 6 72
87954 ВК-М32(16-25 мм)-МР32 (Fortisflex) стальной425050253210.06 шт 1 988.14 6 48
87955 ВК-М40(22-30 мм)-МР38 (Fortisflex) стальной475755304011.04 шт 2 333.22 4 48
89108 ВК-М50(30-38 мм)-МР50 (Fortisflex) стальной527257385213.04 шт 3 879.90 4 4
89109 ВК-М63(36-44 мм)-МР50 (Fortisflex) стальной537268445314.02 шт 4 786.12 2 2
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммВнутренний диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
87943ВК-М12(4-8 мм)-МР10вводлатуньнеопренметрическаяM12x1.54-81286.5IP 68-40...100
87944ВК-М16(4-8 мм)-МР10вводлатуньнеопренметрическаяM16x1.54-81688IP 68-40...100
87945ВК-М16(4-8 мм)-МР12вводлатуньнеопренметрическаяM16x1.54-81688IP 68-40...100
87946ВК-М16(6-12 мм)-МР15вводлатуньнеопренметрическаяM16x1.56-1216128IP 68-40...100
87947ВК-М20(6-12 мм)-МР15вводлатуньнеопренметрическаяM20x1.56-1220128IP 68-40...100
89105ВК-М25(6-12 мм)-МР15вводлатуньнеопренметрическаяM25x1.56-1225129IP 68-40...100
87948ВК-М20(8-16 мм)-МР20вводлатуньнеопренметрическаяM20x1.58-1620168IP 68-40...100
87950ВК-М25(8-16 мм)-МР20вводлатуньнеопренметрическаяM25x1.58-1625169IP 68-40...100
89106ВК-М32(8-16 мм)-МР20вводлатуньнеопренметрическаяM32x1.58-16321610IP 68-40...100
89196ВК-М25(13-18 мм)-МР20
87951ВК-М25(13-18 мм)-МР25вводлатуньнеопренметрическаяM25x1.513-1825189IP 68-40...100
89107ВК-М32(13-18 мм)-МР25вводлатуньнеопренметрическаяM32x1.513-18321810IP 68-40...100
87953ВК-М32(16-25 мм)-МР25вводлатуньнеопренметрическаяM32x1.516-25322510IP 68-40...100
87954ВК-М32(16-25 мм)-МР32вводлатуньнеопренметрическаяM32x1.516-25322510IP 68-40...100
87955ВК-М40(22-30 мм)-МР38вводлатуньнеопренметрическаяM40x1.522-30403011IP 68-40...100
89108ВК-М50(30-38 мм)-МР50вводлатуньнеопренметрическаяM50x1.530-38503813IP 68-40...100
89109ВК-М63(36-44 мм)-МР50вводлатуньнеопренметрическаяM63x1.536-44634414IP 68-40...100
код товара товарные позиции HSS₁DAGGL
87943ВК-М12(4-8 мм)-МР103024228126.5
87944ВК-М16(4-8 мм)-МР103024228168.0
87945ВК-М16(4-8 мм)-МР123026248168.0
87946ВК-М16(6-12 мм)-МР1530302712168.0
87947ВК-М20(6-12 мм)-МР1532302712208.0
89105ВК-М25(6-12 мм)-МР1533302712259.0
87948ВК-М20(8-16 мм)-МР2034353516208.0
87950ВК-М25(8-16 мм)-МР2034353516259.0
89106ВК-М32(8-16 мм)-МР20363535163210.0
89196ВК-М25(13-18 мм)-МР2034353516259
87951ВК-М25(13-18 мм)-МР2536424018259.0
89107ВК-М32(13-18 мм)-МР25384235183210.0
87953ВК-М32(16-25 мм)-МР25404240253210.0
87954ВК-М32(16-25 мм)-МР32425050253210.0
87955ВК-М40(22-30 мм)-МР38475755304011.0
89108ВК-М50(30-38 мм)-МР50527257385213.0
89109ВК-М63(36-44 мм)-МР50537268445314.0
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А

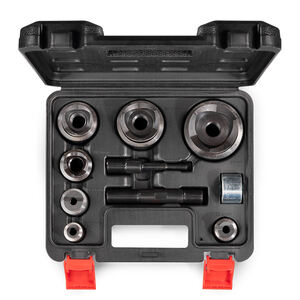

НМПО-MG
