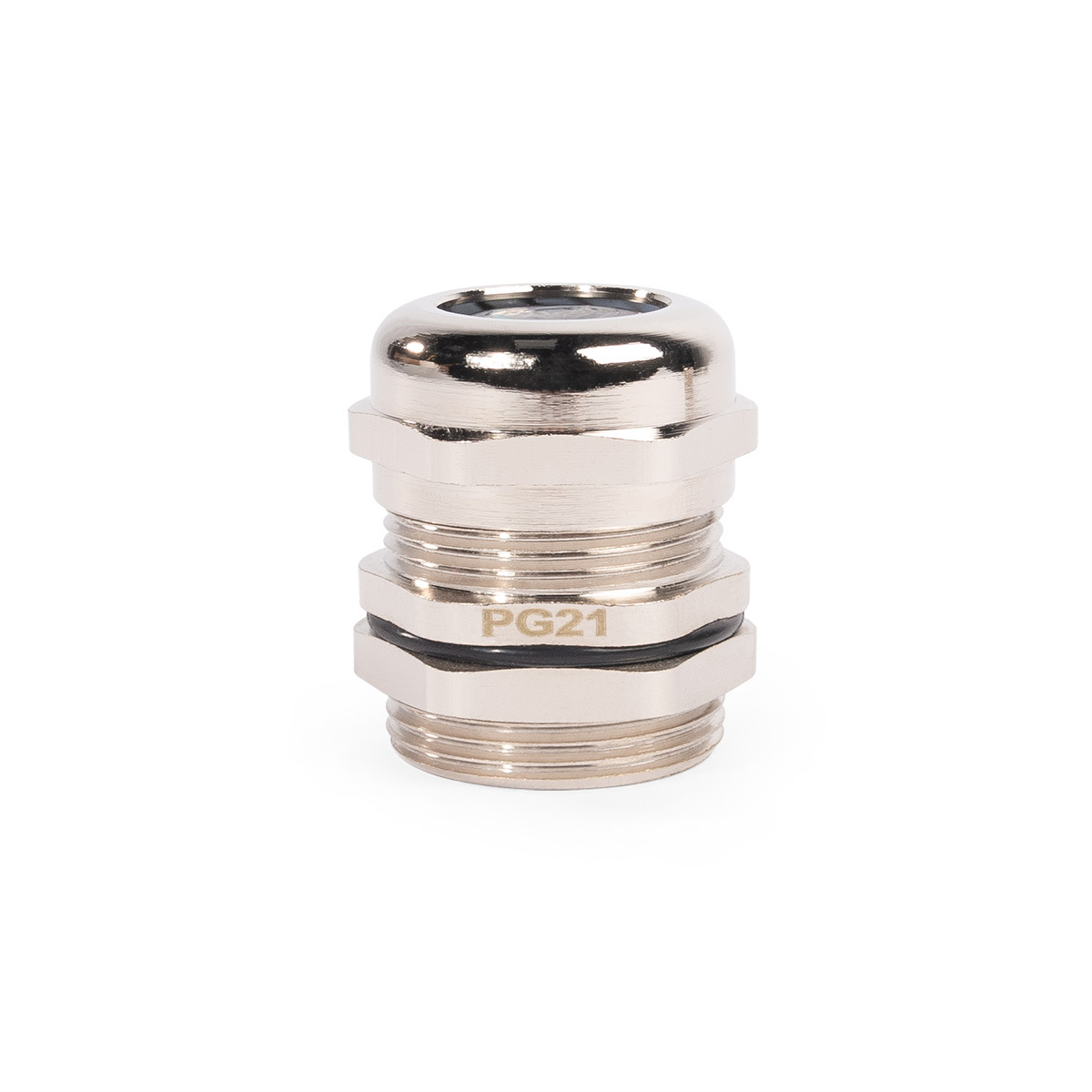

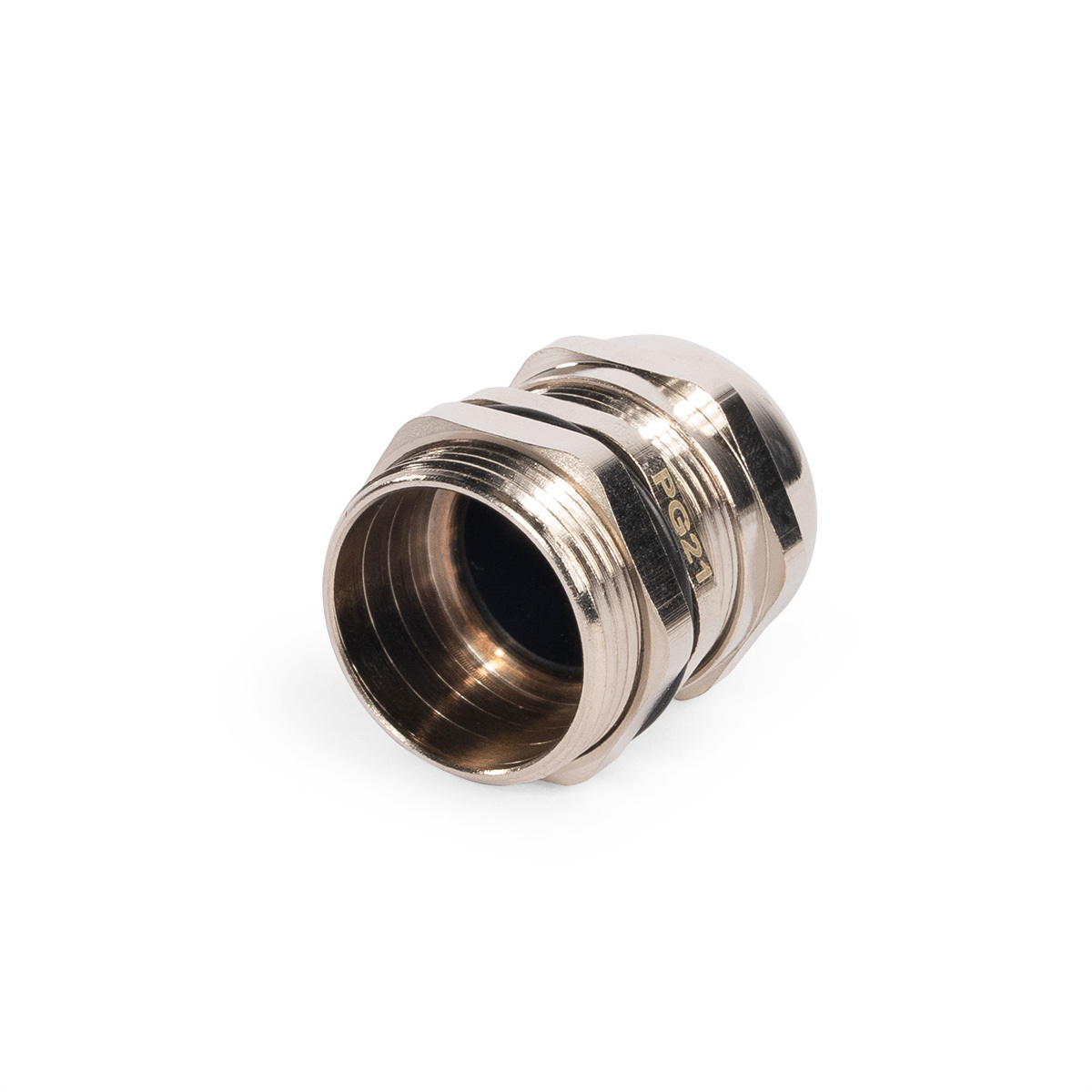

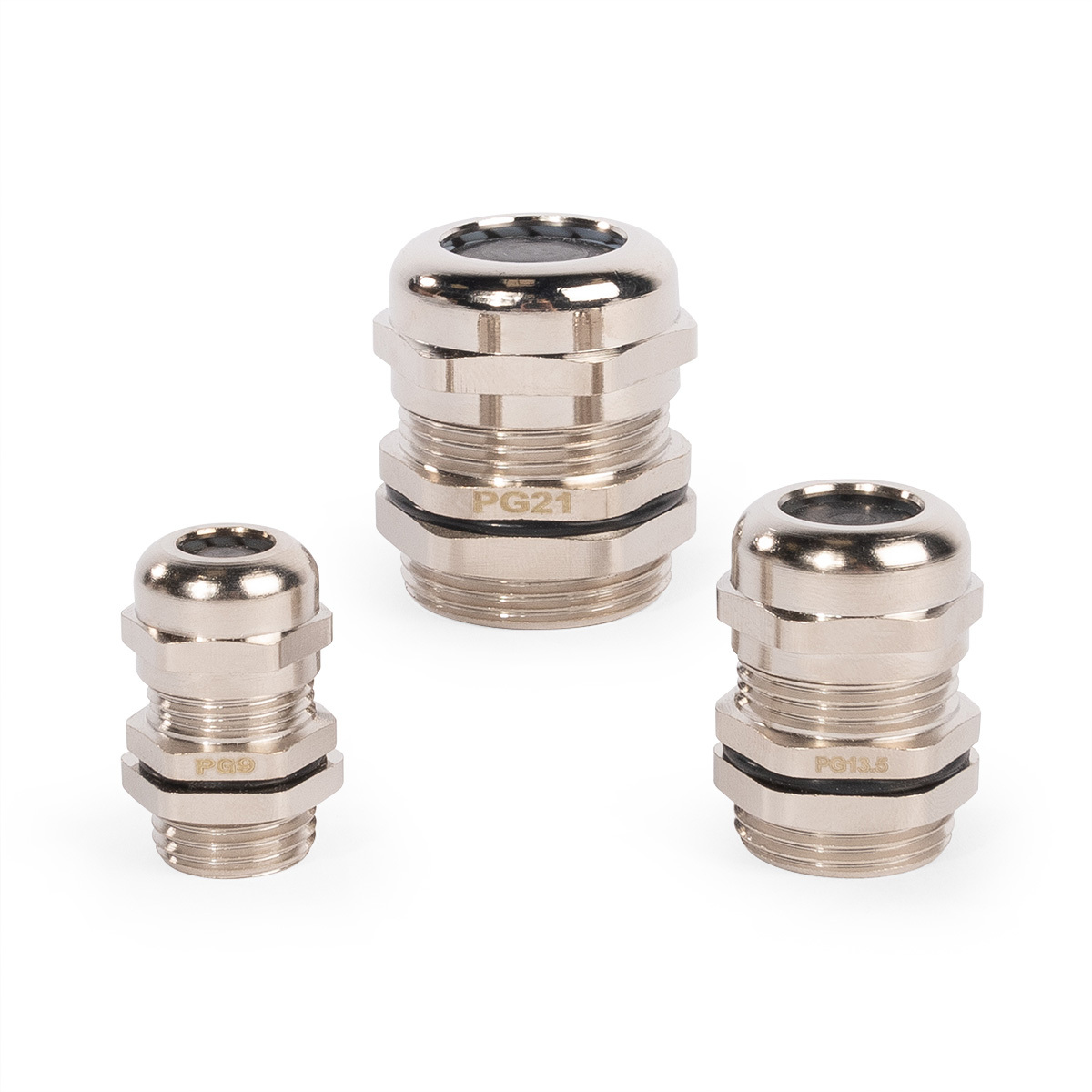

Ввод кабельный латунный с удлиненной резьбой «PG»

3D

тип : PGM-L

  • Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования

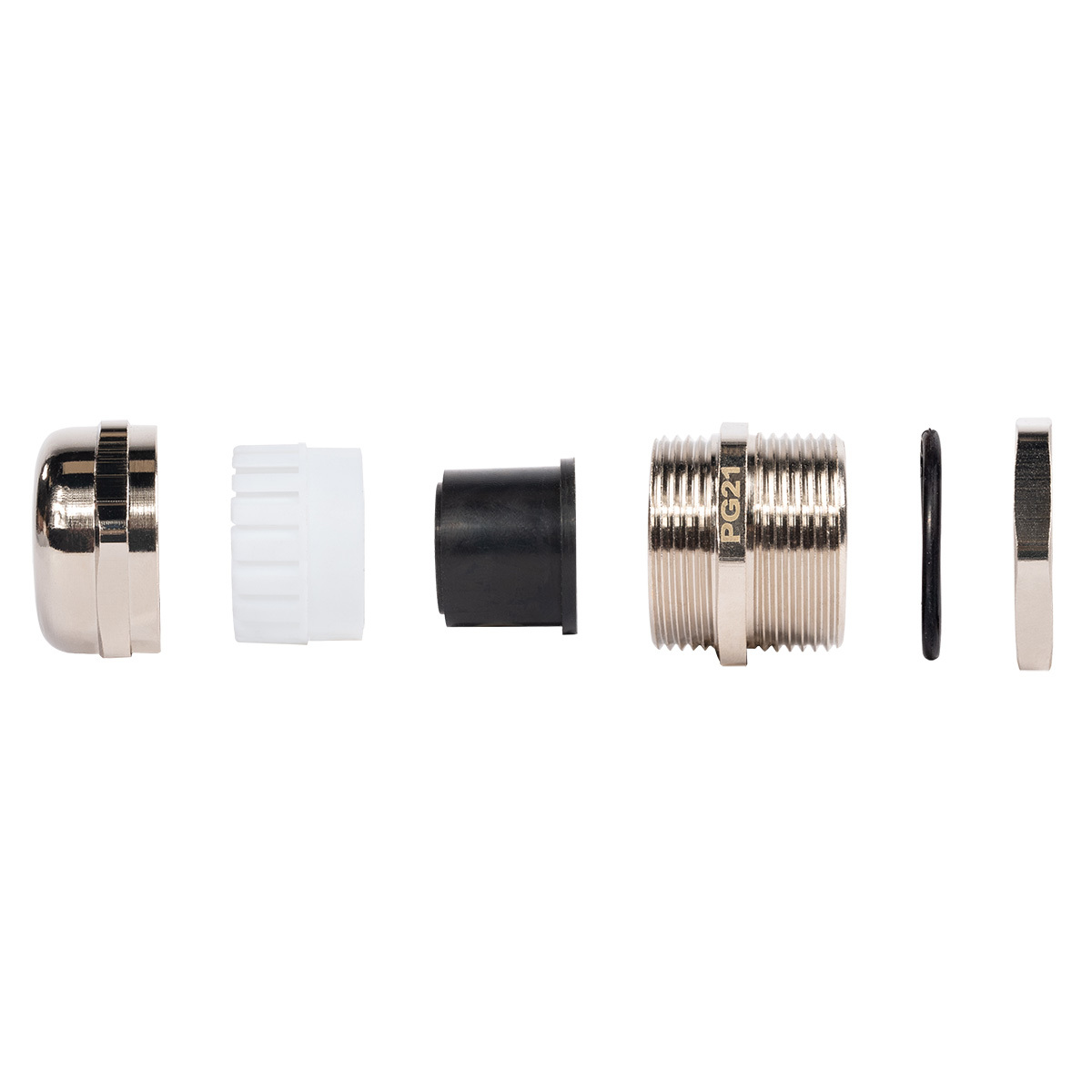

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6 по UL94 V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
  • Особенности конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
  • Степень защиты IP68
  • Тип резьбы: PG- электроарматурная по DIN 40430
  • Стойкие к синтетическим маслам и всем видам топлива

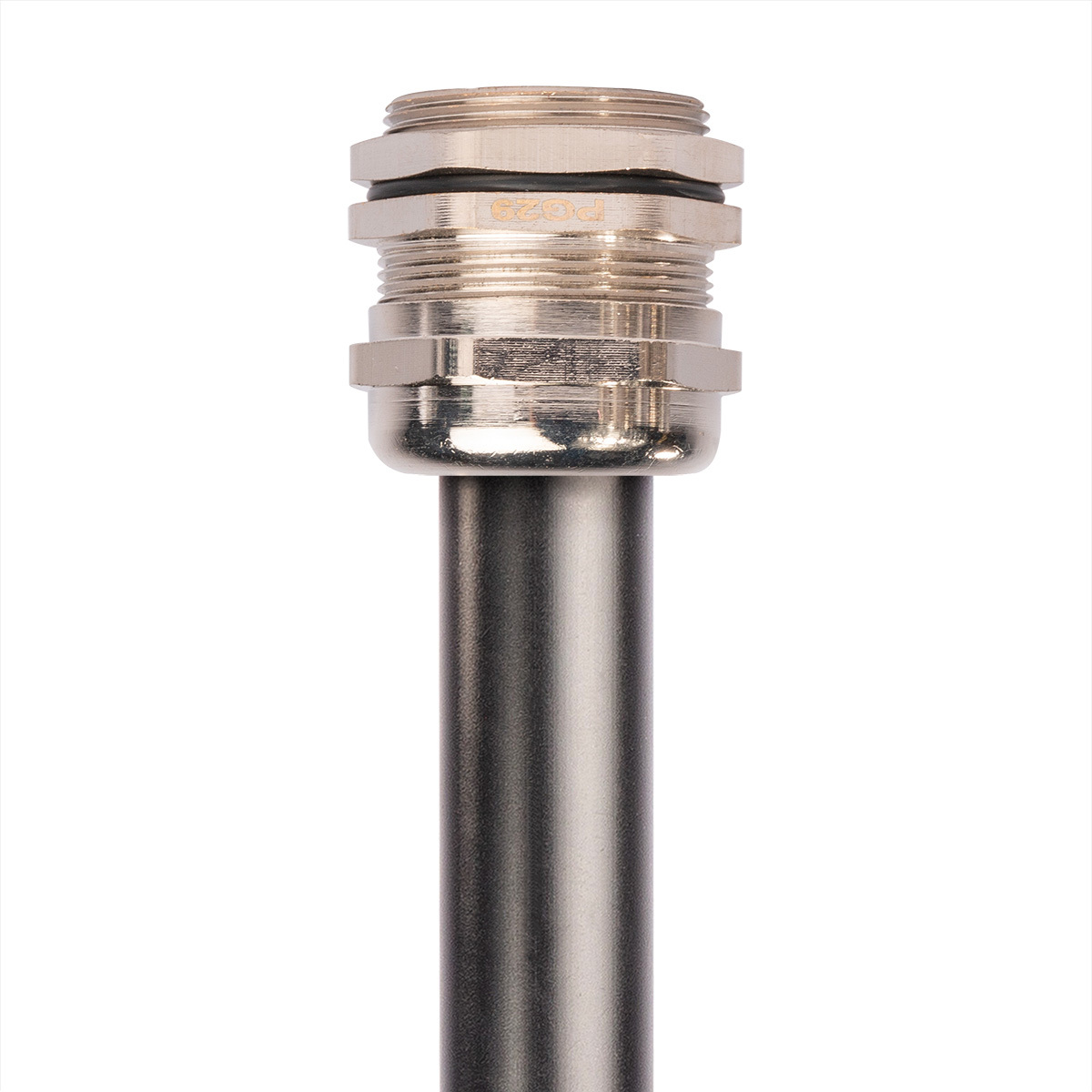

  • Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Защитная мембрана предотвращает попадание пыли
  • Рекомендуемый инструмент:
    • системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
    • прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
    • матрицы МПО для пробивки круглых отверстий
Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы латунные PGM, PGM-L
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции H
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
88831 PGM-L 7 (3-6.5 мм) (Fortisflex) 1914146.512.51010 шт 100.90 10 1440
88832 PGM-L 9 (4-8 мм) (Fortisflex) 201717815.21010 шт 145.81 10 1040
88833 PGM-L 11 (5-10 мм) (Fortisflex) 2120201018.61010 шт 169.44 10 720
88834 PGM-L 13.5 (6-12 мм) (Fortisflex) 22.522221220.41010 шт 199.34 10 560
88835 PGM-L 16 (10-14 мм) (Fortisflex) 2224241422.51010 шт 232.76 10 480
88837 PGM-L 21 (13-18 мм) (Fortisflex) 24.530301828.31210 шт 361.39 10 280
88839 PGM-L 29 (18-25 мм) (Fortisflex) 3040402537126 шт 671.80 6 174
88840 PGM-L 36 (25-32 мм) (Fortisflex) 3450503247156 шт 1 092.82 6 90
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
88831PGM-L 7 (3-6.5 мм)вводлатуньнеопренPGPG73-6.512.510IP 68-40...100
88832PGM-L 9 (4-8 мм)вводлатуньнеопренPGPG94-815.210IP 68-40...100
88833PGM-L 11 (5-10 мм)вводлатуньнеопренPGPG115-1018.610IP 68-40...100
88834PGM-L 13.5 (6-12 мм)вводлатуньнеопренPGPG13,56-1220.410IP 68-40...100
88835PGM-L 16 (10-14 мм)вводлатуньнеопренPGPG1610-1422.510IP 68-40...100
88837PGM-L 21 (13-18 мм)вводлатуньнеопренPGPG2113-1828.312IP 68-40...100
88839PGM-L 29 (18-25 мм)вводлатуньнеопренPGPG2918-253712IP 68-40...100
88840PGM-L 36 (25-32 мм)вводлатуньнеопренPGPG3625-324715IP 68-40...100
код товара товарные позиции HSS₁DAGGL
88831PGM-L 7 (3-6.5 мм)1914146.512.510
88832PGM-L 9 (4-8 мм)201717815.210
88833PGM-L 11 (5-10 мм)2120201018.610
88834PGM-L 13.5 (6-12 мм)22.522221220.410
88835PGM-L 16 (10-14 мм)2224241422.510
88837PGM-L 21 (13-18 мм)24.530301828.312
88839PGM-L 29 (18-25 мм)304040253712
88840PGM-L 36 (25-32 мм)345050324715
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А
НМПО-PG
