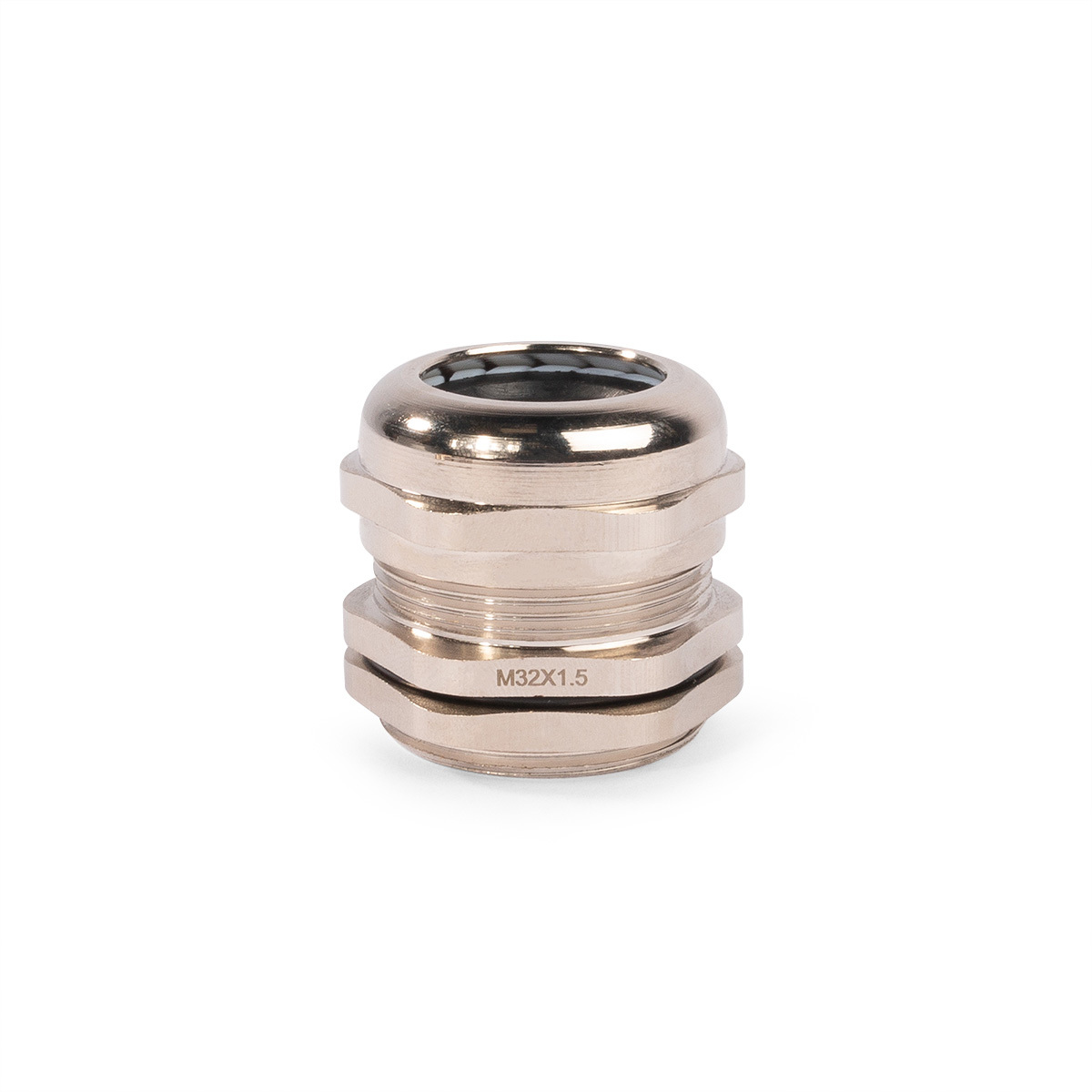

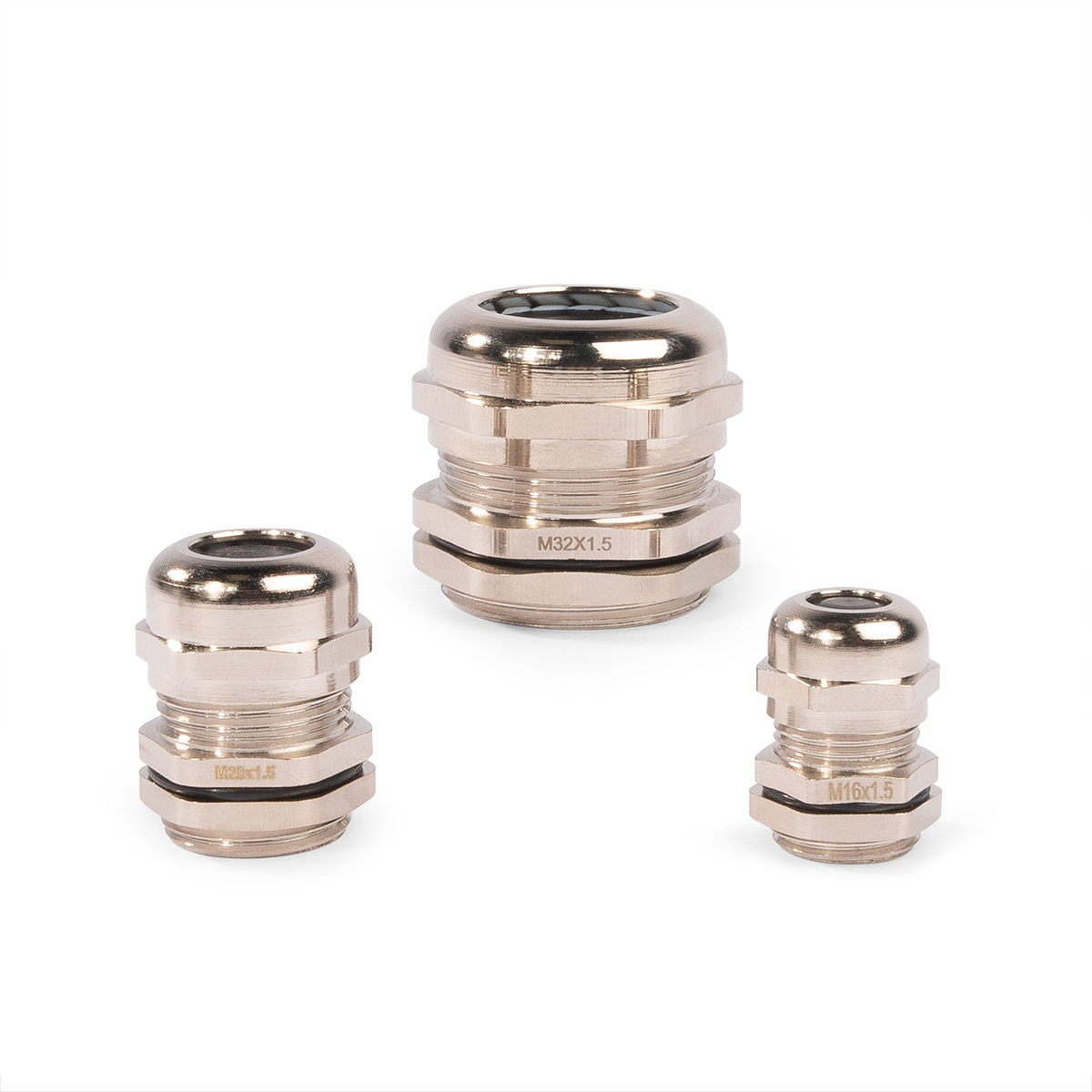

Кабельные вводы латунные c метрической резьбой «M»

3D

тип : MGM-EMC

  • Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

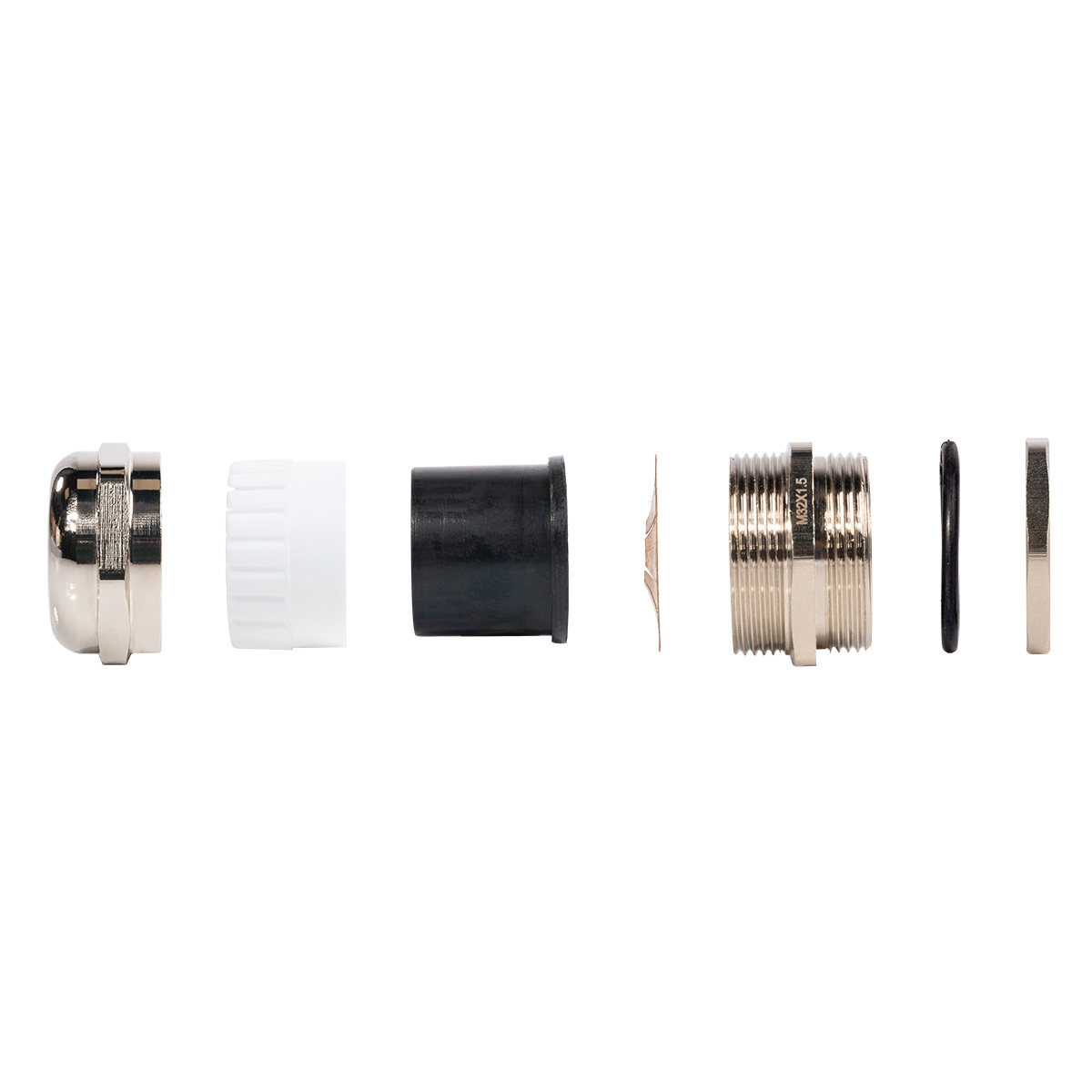

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6 по UL94 V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
  • Степень защиты IP68
  • Тип резьбы: метрическая по EN 60423
  • Предназначены для использования совместно с экранированным кабелем

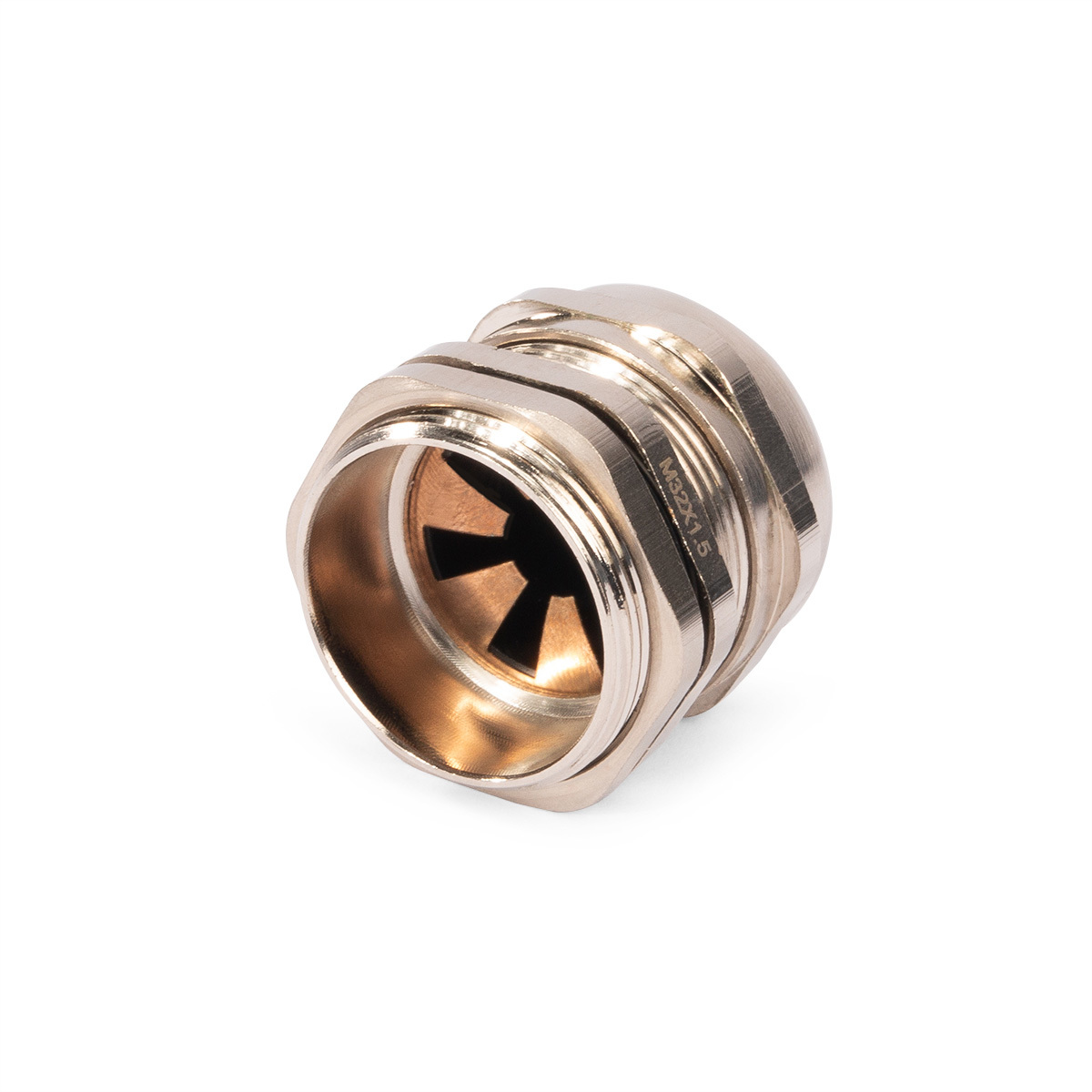

  • Наличие острых выступов на внутренней стороне гайки обеспечивает надежный контакт с заземленным корпусом
  • Стойкие к синтетическим маслам и всем видам топлива

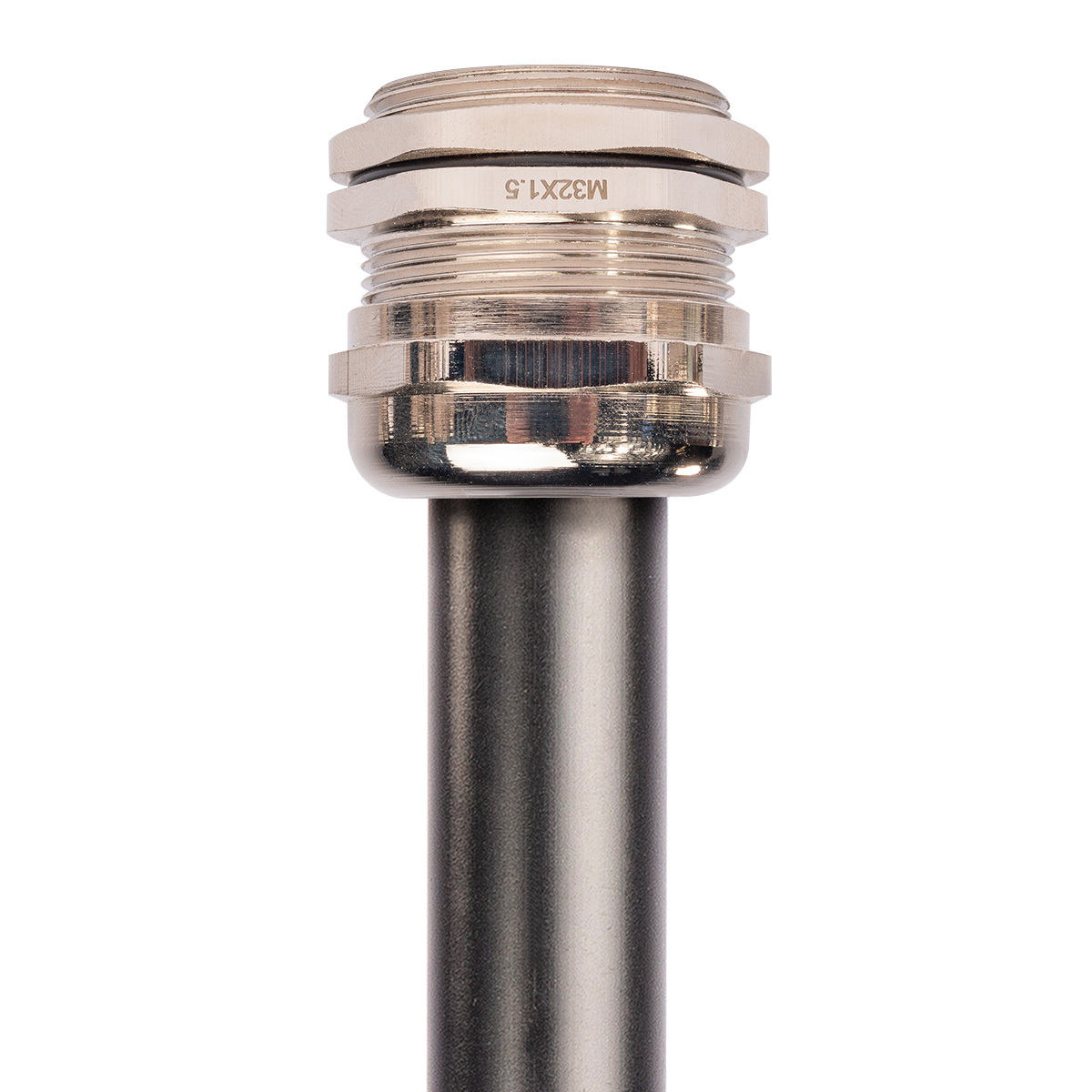

  • Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Инструмент для монтажа отверстий:
    • системы гидравлические для пробивки отверстий:
      • ПГПО-60
      • ПГПО-60А
    • прессы гидравлические для пробивки отверстий:
      • ПГРО-60А
      • ПГРОу-60А
      • ПГРОп-60А
    • матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
      • НМПО-PG, НМПО-MG
Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции цветH
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
89320 MGM-EMC 12 (3-6.5 мм) (Fortisflex) стальной1914146.512610 шт 88.50 10 1600
89321 MGM-EMC 16 (4-8 мм) (Fortisflex) стальной201717816710 шт 127.26 10 1200
89322 MGM-EMC 20 (6-12 мм) (Fortisflex) стальной22.5222212207.510 шт 173.92 10 640
89323 MGM-EMC 25 (12-16 мм) (Fortisflex) стальной2427271625810 шт 304.25 10 350
89324 MGM-EMC 32 (16-22 мм) (Fortisflex) стальной30/53535223296 шт 459.74 6 270
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммВнутренний диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
89320MGM-EMC 12 (3-6.5 мм)вводлатуньнеопренметрическаяM12x1.53-6.5126.56IP 68-40...100
89321MGM-EMC 16 (4-8 мм)вводлатуньнеопренметрическаяM16x1.54-81687IP 68-40...100
89322MGM-EMC 20 (6-12 мм)вводлатуньнеопренметрическаяM20x1.56-1220127.5IP 68-40...100
89323MGM-EMC 25 (12-16 мм)вводлатуньнеопренметрическаяM25x1.512-1625168IP 68-40...100
89324MGM-EMC 32 (16-22 мм)вводлатуньнеопренметрическаяM32x1.516-2232229IP 68-40...100
код товара товарные позиции HSS₁DAGGL
89320MGM-EMC 12 (3-6.5 мм)1914146.5126
89321MGM-EMC 16 (4-8 мм)2017178167
89322MGM-EMC 20 (6-12 мм)22.5222212207.5
89323MGM-EMC 25 (12-16 мм)24272716258
89324MGM-EMC 32 (16-22 мм)30/5353522329
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А
НМПО-MG
