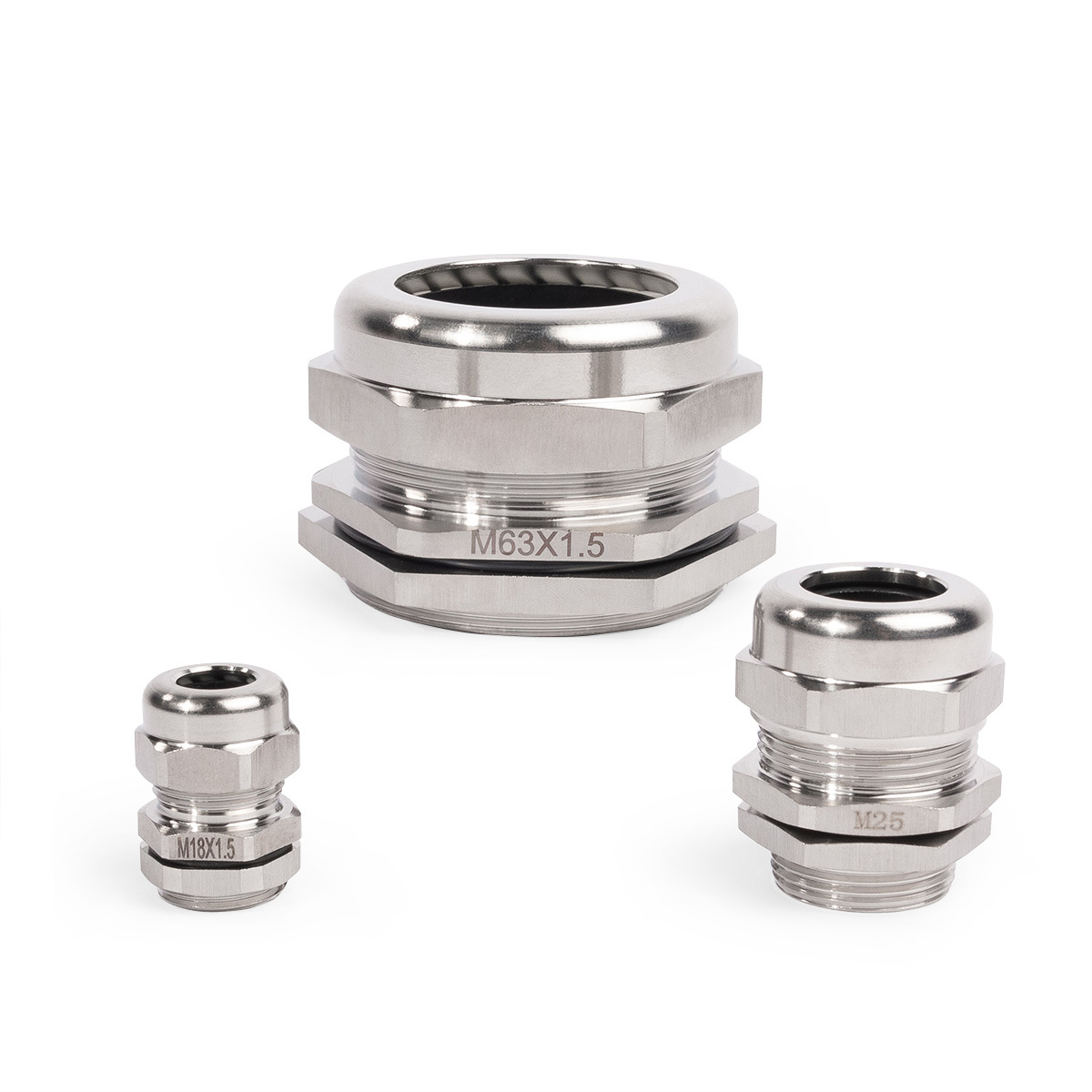

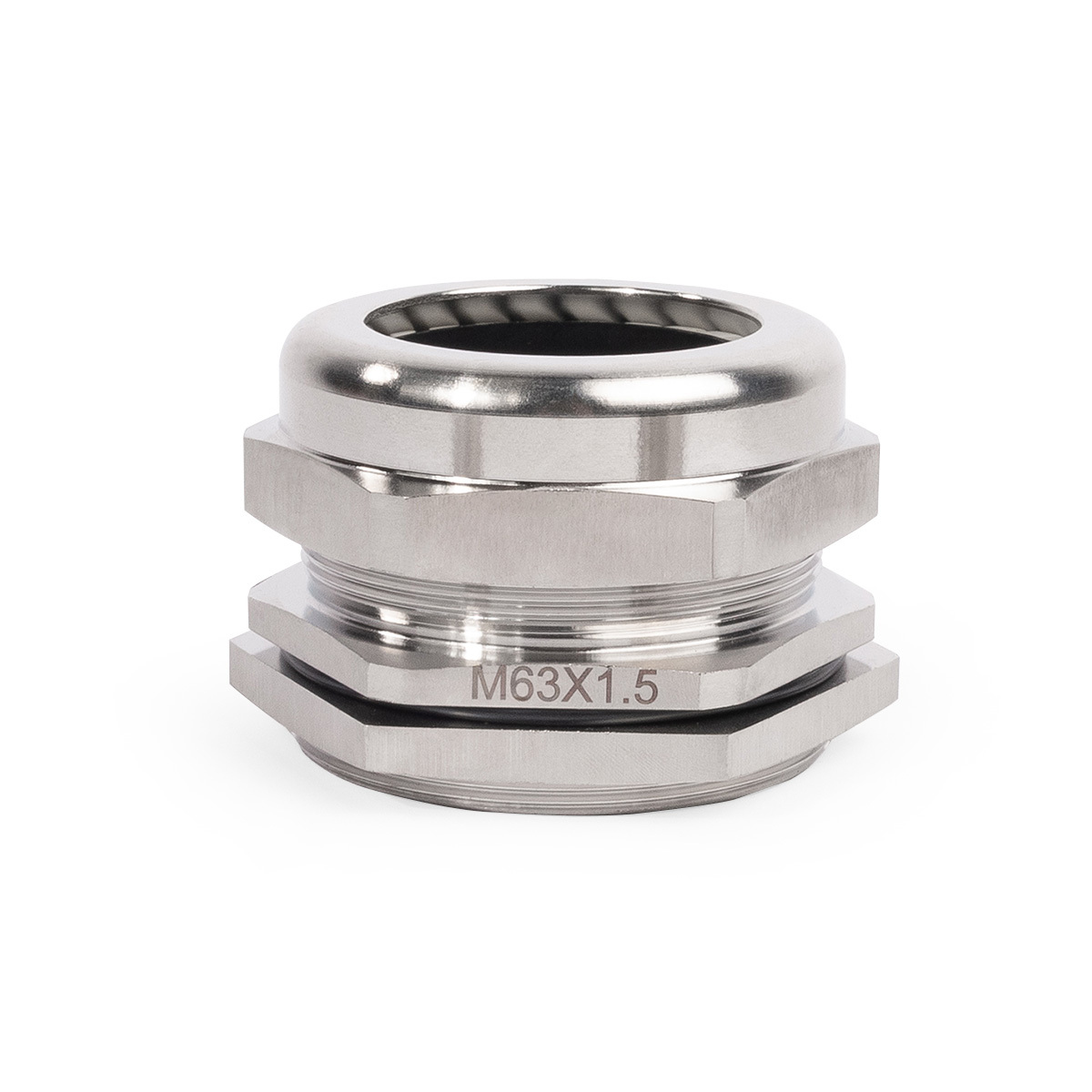

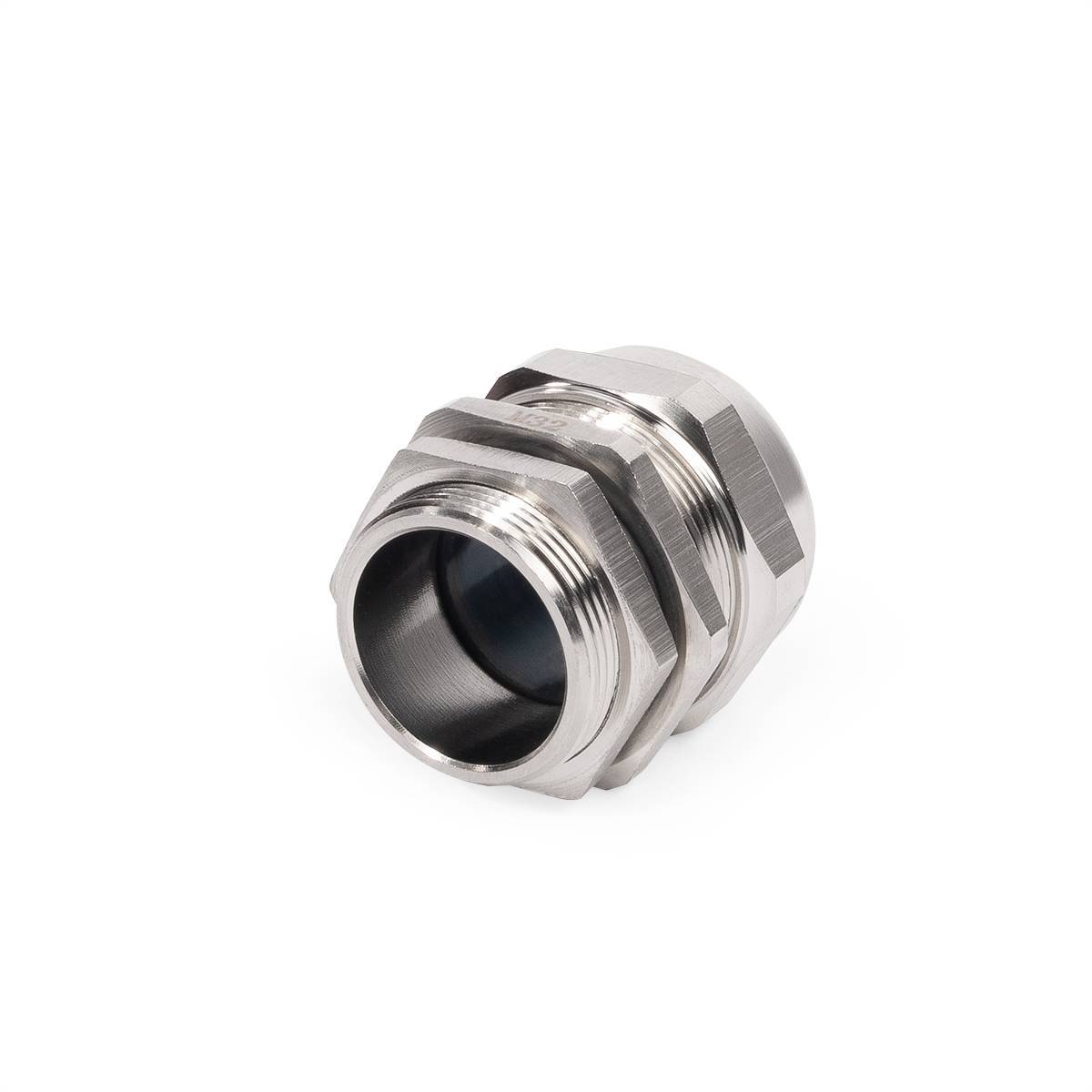

Герметичные кабельные вводы из нержавеющей стали с метрической резьбой

3D

тип : MGM (INOX)

  • Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

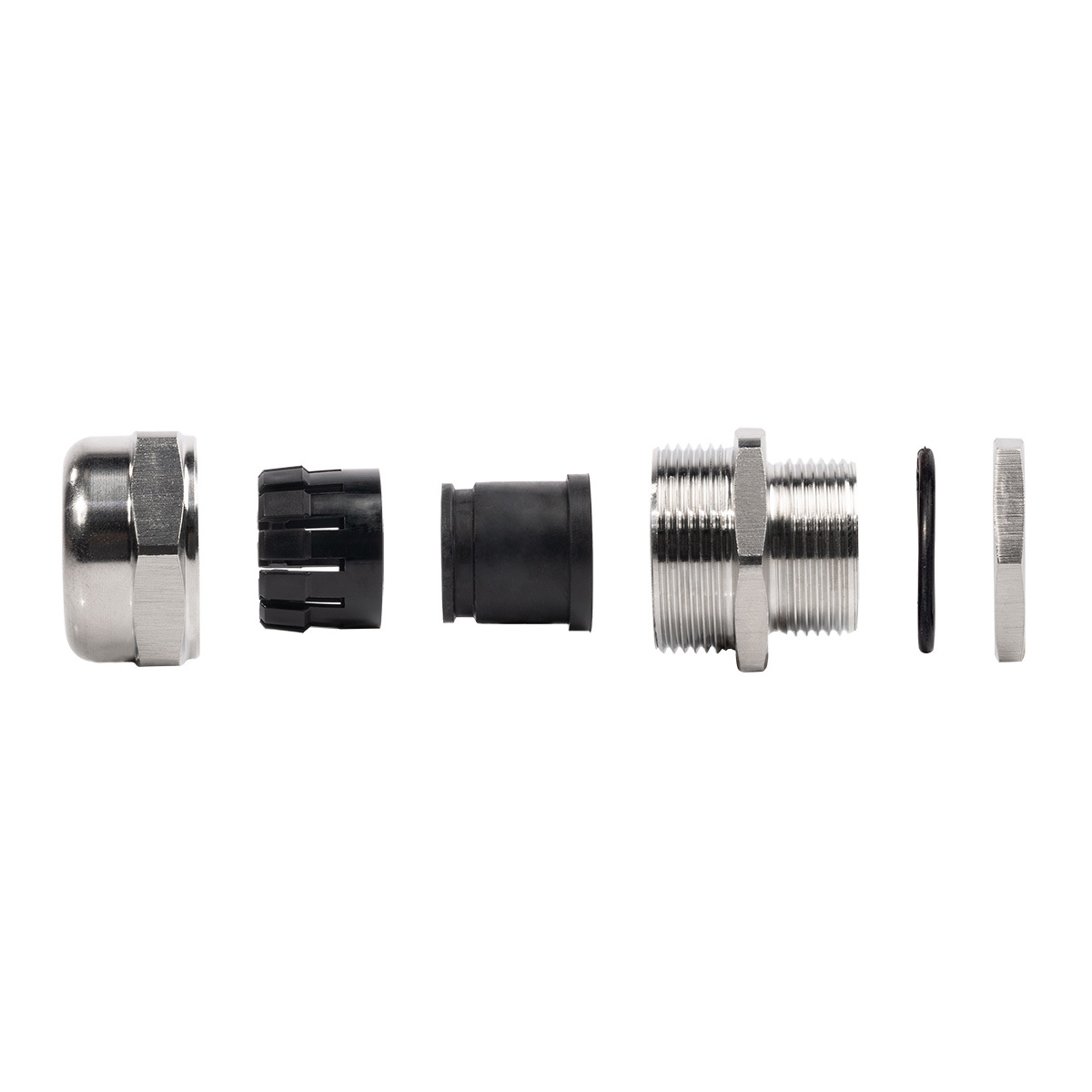

  • Материал:
    • гайка, корпус, накидная гайка: нержавеющая сталь AISI 304
    • прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
  • Степень защиты IP68
  • Тип резьбы: метрическая по EN 60423
  • Стойкие к синтетическим маслам и всем видам топлива

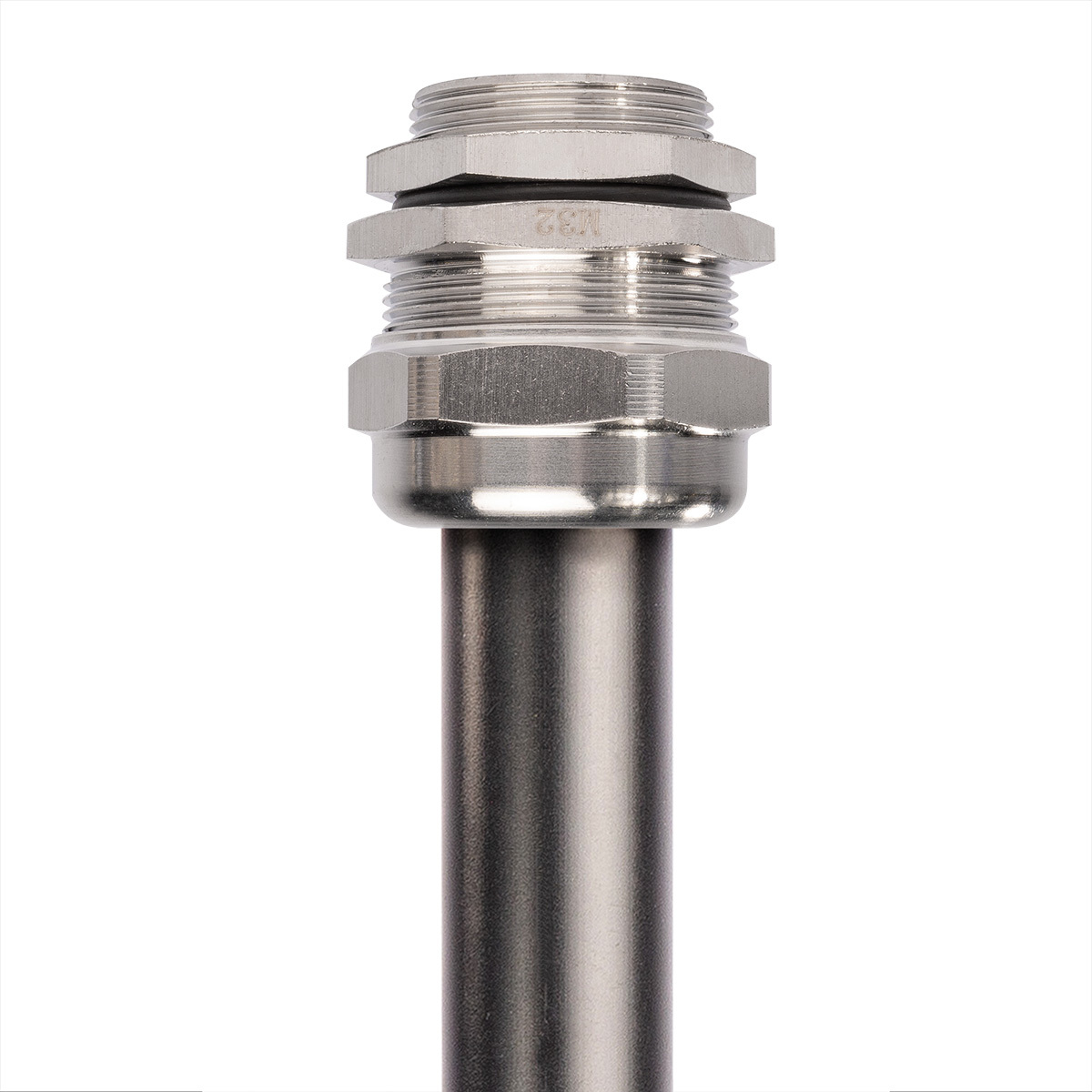

  • Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
  • Защитная мембрана предотвращает попадание пыли
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Инструмент для монтажа отверстий: пресс гидравлический ПГПО-60, ПГРО-60А и наборы перфоформ НМПО-PG
Эксплуатационные сроки
Гарантийный срок хранения

5 лет

Гарантийный срок эксплуатации

5 лет

Срок службы

15 лет

Документация
Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы из нержавеющей стали MGM (INOX)
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции цветH
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
85433 MGM 12 (3-6.5 мм) (INOX) (Fortisflex) стальной1914146.5127.010 шт 219.94 10 500
85434 MGM 16 (4-8 мм) (INOX) (Fortisflex) стальной2018188168.010 шт 336.24 10 500
88013 MGM 18 (5-10 мм) (INOX) (Fortisflex) стальной2120211022810 шт 392.45 10 250
85435 MGM 20 (6-12 мм) (INOX) (Fortisflex) стальной2222221220810 шт 417.07 10 200
88015 MGM 22 (10-14 мм) (INOX) (Fortisflex) стальной2324241422810 шт 492.22 10 200
85436 MGM 25 (13-18 мм) (INOX) (Fortisflex) стальной27302718279.010 шт 749.98 10 160
85437 MGM 32 (18-25 мм) (INOX) (Fortisflex) стальной314035253210.04 шт 1 204.13 4 148
85438 MGM 40 (25-33 мм) (INOX) (Fortisflex) стальной3750453340114 шт 1 713.92 4 72
85439 MGM 50 (32-38 мм) (INOX) (Fortisflex) стальной375755385012.04 шт 2 561.20 4 40
88020 MGM 63 (36-44 мм) (INOX) (Fortisflex) стальной3864684463132 шт 4 250.14 2 44
89025 MGM 72 (42-52 мм) (INOX) (Fortisflex) стальной4276805271.8151 шт 5 751.13 1 1
89026 MGM 75 (42-52 мм) (INOX) (Fortisflex) стальной4278785274.8151 шт 6 290.30 1 1
89027 MGM 80 (55-62 мм) (INOX) (Fortisflex) стальной4585856285151 шт 7 728.08 1 1
89028 MGM 88 (65-70 мм) (INOX) (Fortisflex) стальной4894947094151 шт 9 105.95 1 1
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммВнутренний диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
85433MGM 12 (3-6.5 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM12x1.53-6.56.56.55.9IP 68-40...100
85434MGM 16 (4-8 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM16x1.54-8887IP 68-40...100
88013MGM 18 (5-10 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM18x1.55-1018108IP 68-40...100
85435MGM 20 (6-12 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM20x1.56-1212126IP 68-40...100
88015MGM 22 (10-14 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM22x1.510-1422148IP 68-40...100
85436MGM 25 (13-18 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM25x1.513-1816168IP 68-40...100
85437MGM 32 (18-25 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM32x1.515-2222229IP 68-40...100
85438MGM 40 (25-33 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM40x1.522-30303011IP 68-40...100
85439MGM 50 (32-38 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM50x1.532-38383811IP 68-40...100
88020MGM 63 (36-44 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM63x1.536-44634413IP 68-40...100
89025MGM 72 (42-52 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM72x242-52725215IP 68-40...100
89026MGM 75 (42-52 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM75x242-52755215IP 68-40...100
89027MGM 80 (55-62 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM80x255-62806215IP 68-40...100
89028MGM 88 (65-70 мм) (INOX)вводнержавеющая сталь AISI 304неопренметрическаяM88x265-70887015IP 68-40...100
код товара товарные позиции HSS₁DAGGL
85433MGM 12 (3-6.5 мм) (INOX)1914146.5127.0
85434MGM 16 (4-8 мм) (INOX)2018188168.0
88013MGM 18 (5-10 мм) (INOX)21202110228
85435MGM 20 (6-12 мм) (INOX)22222212208
88015MGM 22 (10-14 мм) (INOX)23242414228
85436MGM 25 (13-18 мм) (INOX)27302718279.0
85437MGM 32 (18-25 мм) (INOX)314035253210.0
85438MGM 40 (25-33 мм) (INOX)375045334011
85439MGM 50 (32-38 мм) (INOX)375755385012.0
88020MGM 63 (36-44 мм) (INOX)386468446313
89025MGM 72 (42-52 мм) (INOX)4276805271.815
89026MGM 75 (42-52 мм) (INOX)4278785274.815
89027MGM 80 (55-62 мм) (INOX)458585628515
89028MGM 88 (65-70 мм) (INOX)489494709415
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А
НМПО-MG
