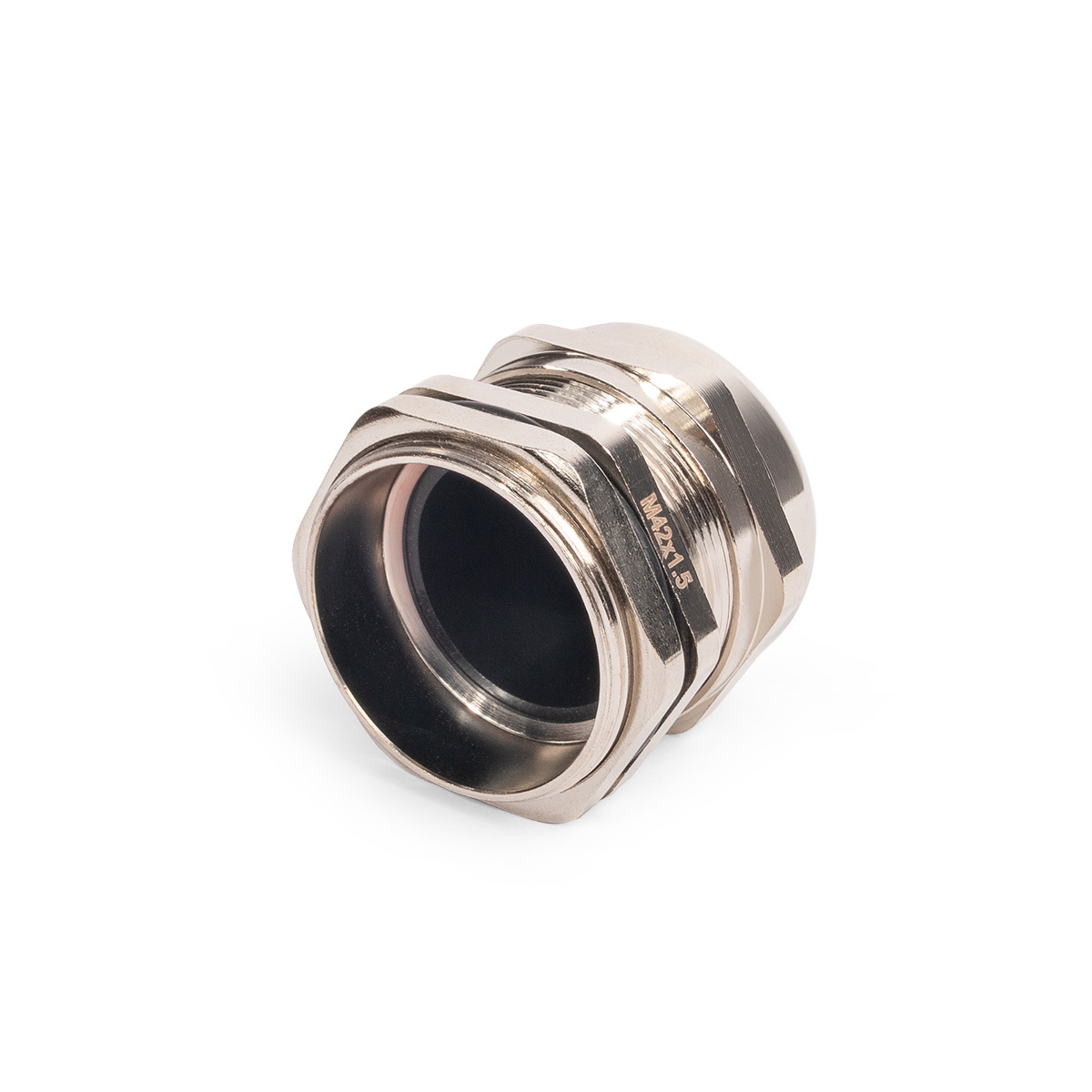

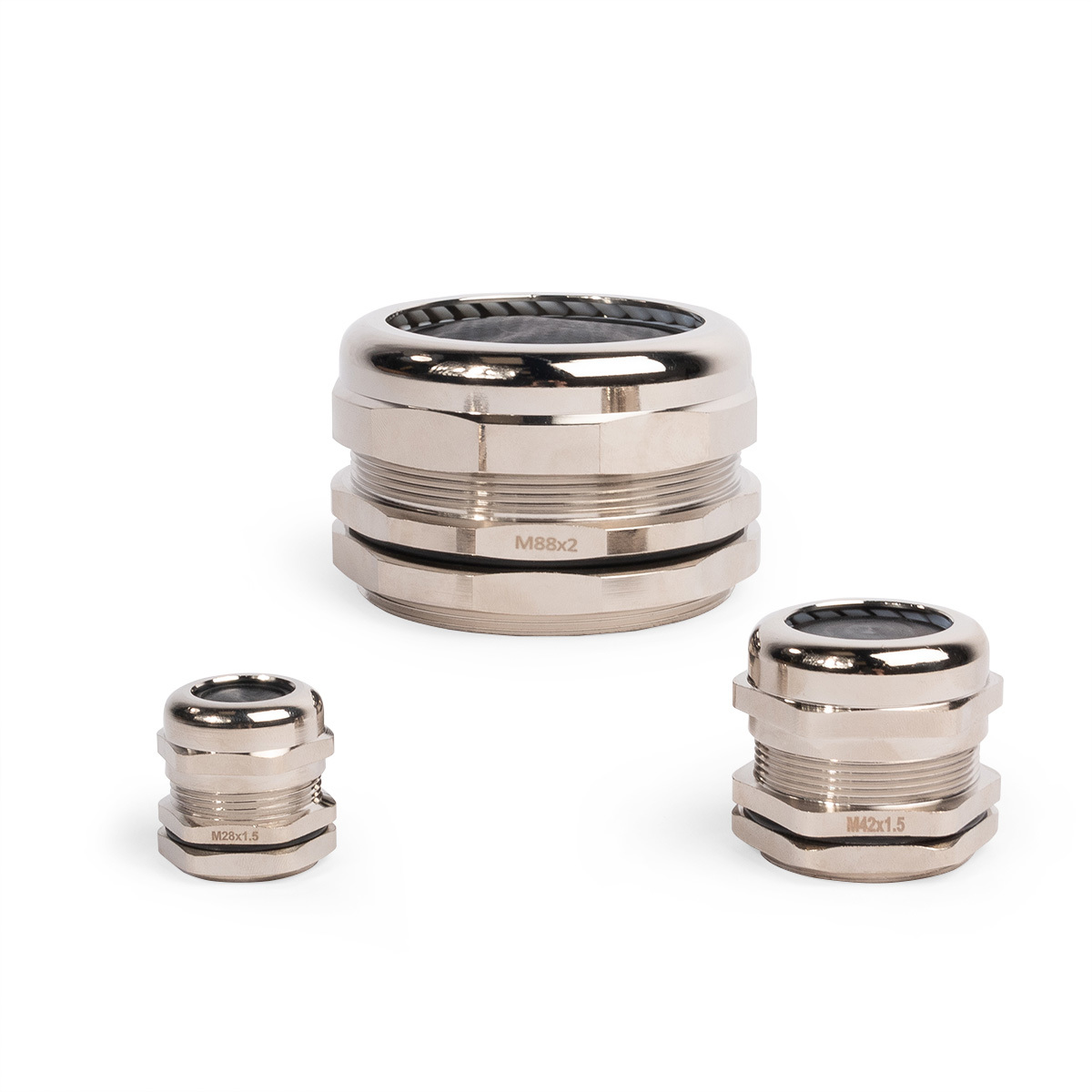

Фортисфлекс Металлические герметичные кабельные вводы

тип : MGM

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

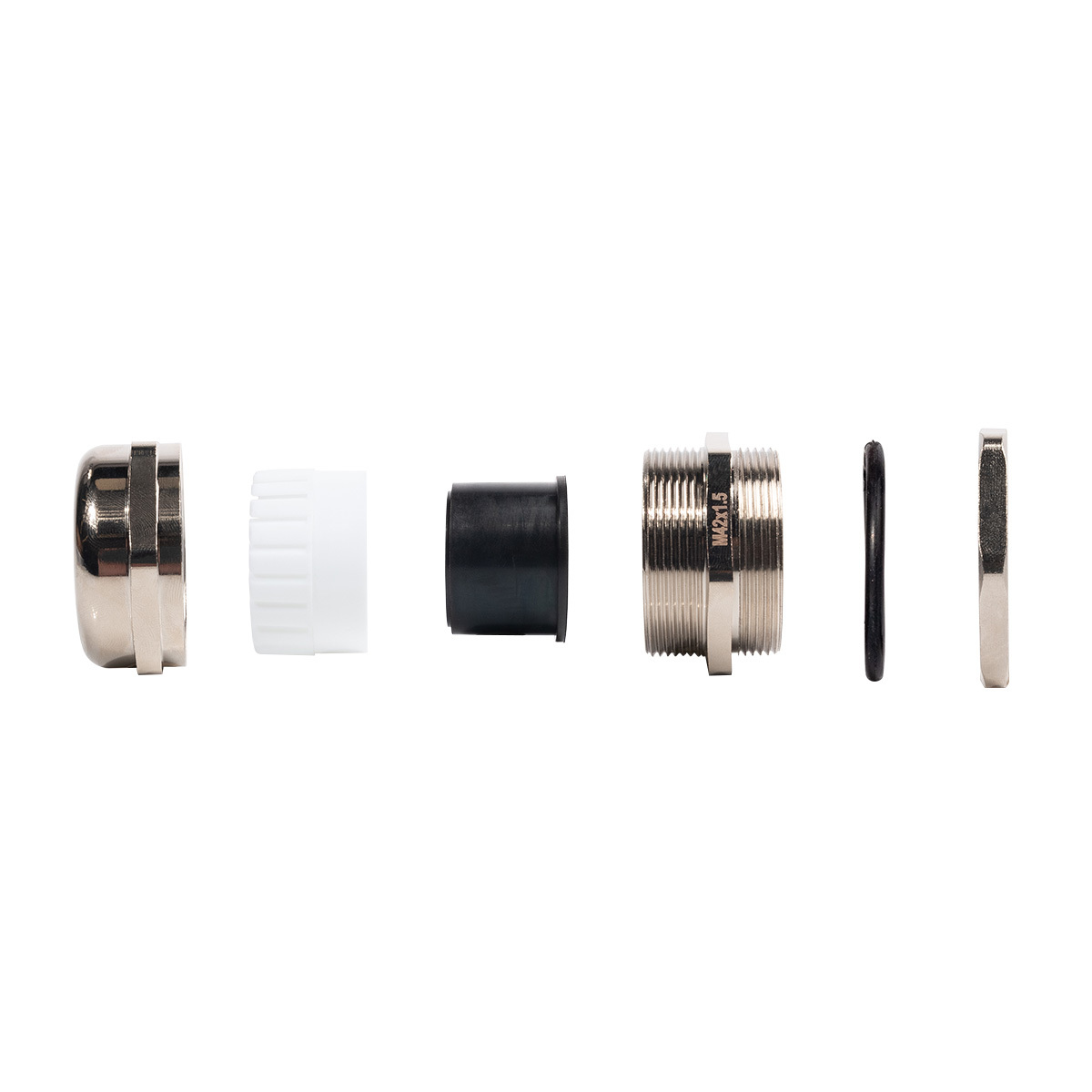

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
Стойкие к синтетическим маслам и всем видам топлива

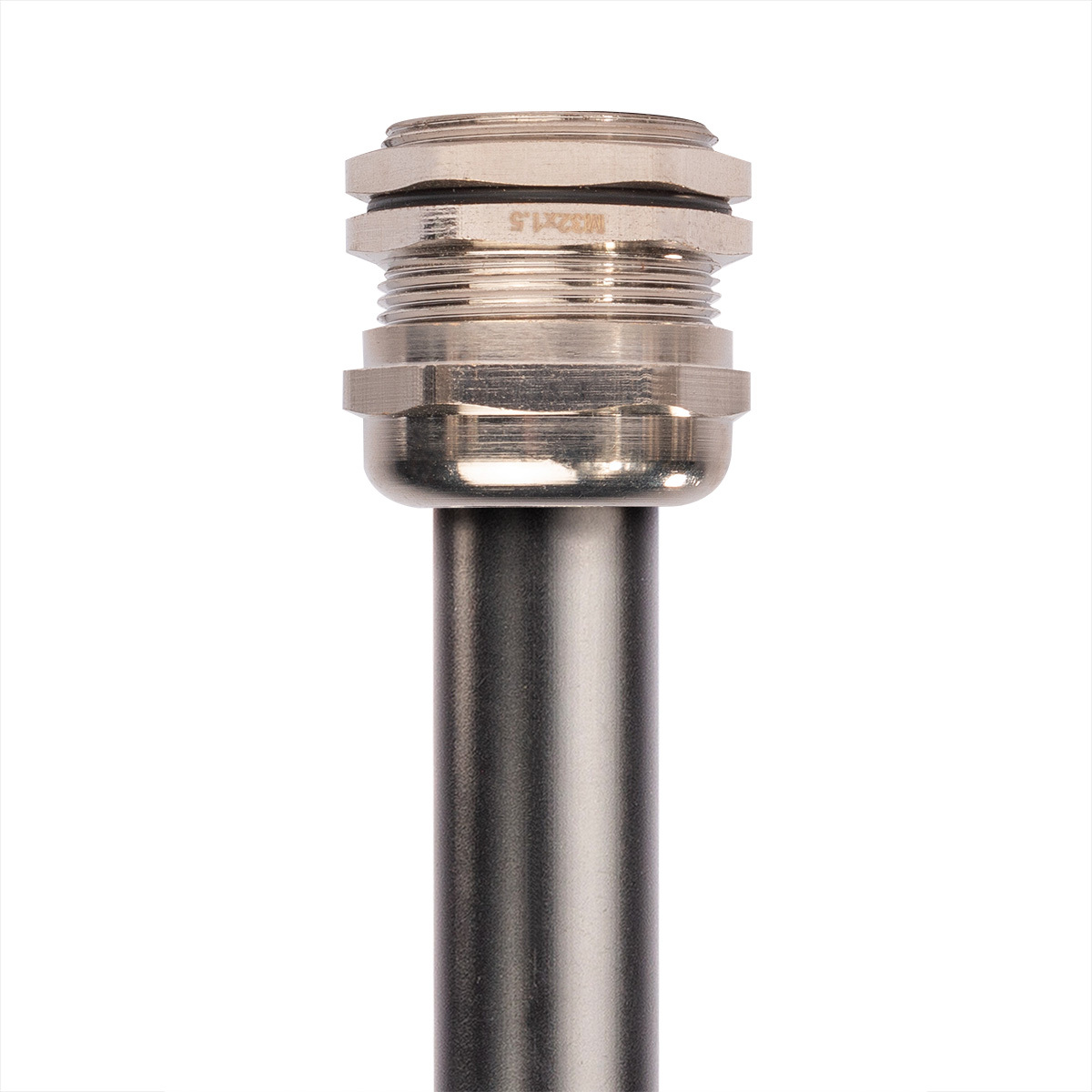

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация

Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S₁ (мм)	S₂ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
87971	МGM 8 (2-5 мм) (Fortisflex)	стальной	14	12	12	5	8	5	10	шт	94.56	10	2400
87972	МGM 10 (3-6.5 мм) (Fortisflex)	стальной	19	14	14	6.5	10	6	10	шт	94.79	10	1600
80064	MGM 12 (3-6.5 мм) (Fortisflex)	стальной	19	14	14	6.5	12	6	10	шт	94.79	10	1600
88157	МGM 12 (4-8 мм) (Fortisflex)	стальной	20	14	14	8	12	6	10	шт	136.49	10	1200
68116	MGM 16 (4-8 мм) (Fortisflex)	стальной	20	17	17	8	16	7	10	шт	136.02	10	1200
87976	МGM 18 (5-10 мм) (Fortisflex)	стальной	21	20	20	10	18	7	10	шт	159.53	10	800
68117	MGM 20 (6-12 мм) (Fortisflex)	стальной	22.5	22	22	12	20	7.5	10	шт	194.04	10	640
87978	МGM 20 (10-14 мм) (Fortisflex)	стальной	22	22	22	14	20	7.5	10	шт	221.23	10	560
87979	МGM 22 (10-14 мм) (Fortisflex)	стальной	23.5	24	24	14	22	5.5	10	шт	221.34	10	560
68118	MGM 25 (12-16 мм) (Fortisflex)	стальной	24	27	27	16	25	8	10	шт	281.15	10	350
87980	МGM 25 (13-18 мм) (Fortisflex)	стальной	24.5	30	30	18	25	8	10	шт	330.07	10	300
87982	МGM 28 (13-18 мм) (Fortisflex)	стальной	24.5	30	30	18	28	9	10	шт	342.20	10	300
87983	МGM 30 (14-20 мм) (Fortisflex)	стальной	27	33	33	20	30	9	6	шт	470.54	6	270
68119	MGM 32 (16-22 мм) (Fortisflex)	стальной	30.5	35	35	22	32	9	6	шт	488.60	6	270
87985	МGM 32 (18-25 мм) (Fortisflex)	стальной	30	35	35	25	32	9	6	шт	624.50	6	150
87986	МGM 36 (18-25 мм) (Fortisflex)	стальной	30	40	40	25	36	9	6	шт	624.50	6	150
68120	MGM 40 (22-30 мм) (Fortisflex)	стальной	33.5	45	45	30	40	9	6	шт	817.62	6	102
88613	МGM 42 (22-30 мм) (Fortisflex)	стальной	33.5	45	45	30	42	9	6	шт	904.34	6	102

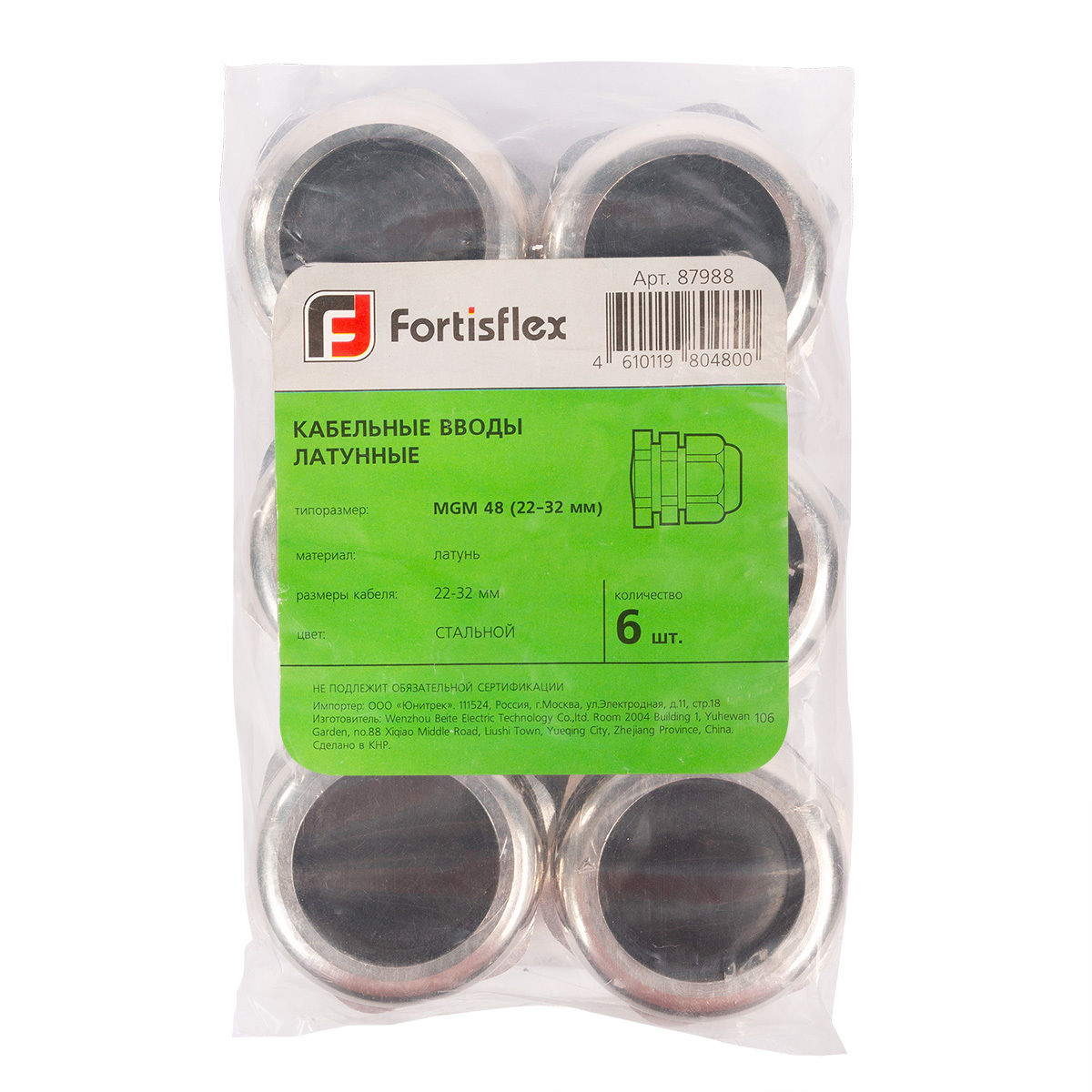

87988	МGM 48 (22-32 мм) (Fortisflex)	стальной	34	50	50	32	48	10	6	шт	1 441.36	6	90
68121	MGM 50 (32-38 мм) (Fortisflex)	стальной	36.5	57	57	38	50	10	6	шт	1 492.63	6	96
87990	МGM 54 (32-38 мм) (Fortisflex)	стальной	36.5	57	57	38	54	10	6	шт	1 727.41	6	72
87991	МGM 60 (37-44 мм) (Fortisflex)	стальной	36.5	64	64	44	60	11	2	шт	2 426.81	2	44
87992	МGM 63 (37-44 мм) (Fortisflex)	стальной	36.5	68	68	44	63	11	2	шт	2 591.40	2	44
87993	МGM 72 (42-52 мм) (Fortisflex)	стальной	45	78	78	52	72	20	1	шт	4 689.43	1	30
87994	МGM 75 (42-52 мм) (Fortisflex)	стальной	45	78	78	52	75	20	1	шт	4 852.56	1	30
87995	МGM 80 (55-62 мм) (Fortisflex)	стальной	48	87	87	62	80	20	1	шт	7 985.78	1	24

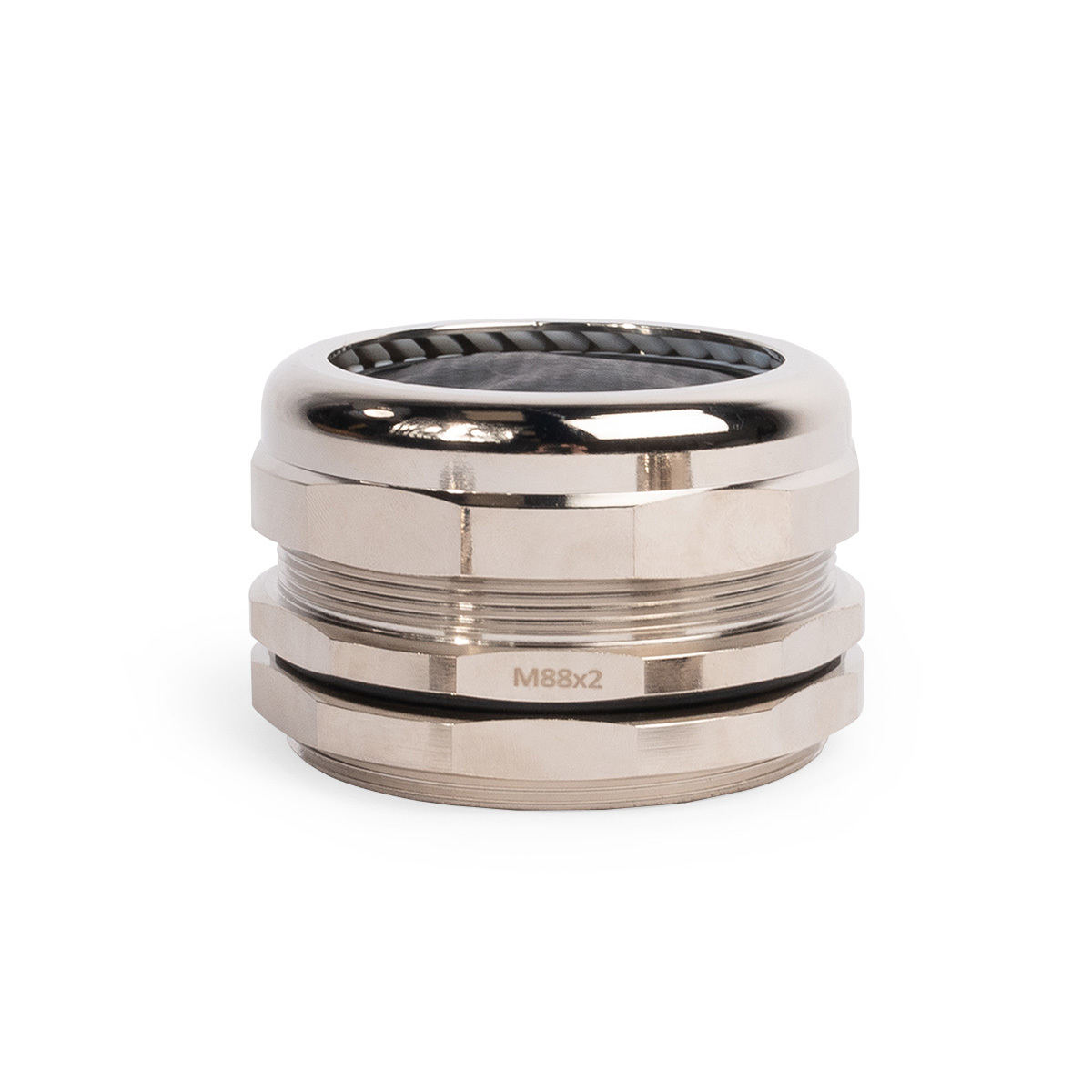

87996	МGM 88 (65-70 мм) (Fortisflex)	стальной	50.4	95	95	70	88	20	1	шт	8 722.91	1	14
87997	МGM 100 (78-84 мм) (Fortisflex)	стальной	52	111	111	84	100	20	1	шт	15 300.26	1	12

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
87971	МGM 8 (2-5 мм)	ввод	латунь	неопрен	метрическая	M8x1	2-5	8	5	5	IP 68	-40...100
87972	МGM 10 (3-6.5 мм)	ввод	латунь	неопрен	метрическая	M10x1	3-6.5	10	6.5	6	IP 68	-40...100
80064	MGM 12 (3-6.5 мм)	ввод	латунь	неопрен	метрическая	M12x1.5	3-6,5	12	6.5	6	IP 68	-40...+100
88157	МGM 12 (4-8 мм)	ввод	латунь	неопрен	метрическая	M12x1.5	4-8	12	8	6	IP 68	-40...100
68116	MGM 16 (4-8 мм)	ввод	латунь	неопрен	метрическая	M16x1.5	4-8	16	8	7	IP 68	-40...+100
87976	МGM 18 (5-10 мм)	ввод	латунь	неопрен	метрическая	M18x1.5	5-10	18	10	7	IP 68	-40...100
68117	MGM 20 (6-12 мм)	ввод	латунь	неопрен	метрическая	M20x1.5	6-12	20	12	8	IP 68	-40...+100
87978	МGM 20 (10-14 мм)	ввод	латунь	неопрен	метрическая	M20x1.5	10-14	20	14	7.5	IP 68	-40...100
87979	МGM 22 (10-14 мм)	ввод	латунь	неопрен	метрическая	M22x1.5	10-14	22	14	7.5	IP 68	-40...100
68118	MGM 25 (12-16 мм)	ввод	латунь	неопрен	метрическая	M25x1.5	12-16	25	16	8	IP 68	-40...+100
87980	МGM 25 (13-18 мм)	ввод	латунь	неопрен	метрическая	M25x1.5	13-18	25	18	8	IP 68	-40...100
87982	МGM 28 (13-18 мм)	ввод	латунь	неопрен	метрическая	M28x1.5	13-18	28	18	9	IP 68	-40...100
87983	МGM 30 (14-20 мм)	ввод	латунь	неопрен	метрическая	M30x1.5	14-20	30	20	9	IP 68	-40...100
68119	MGM 32 (16-22 мм)	ввод	латунь	неопрен	метрическая	M32x1.5	16-22	32	22	9	IP 68	-40...+100
87985	МGM 32 (18-25 мм)	ввод	латунь	неопрен	метрическая	M32x1.5	18-25	32	25	9	IP 68	-40...100
87986	МGM 36 (18-25 мм)	ввод	латунь	неопрен	метрическая	M36x1.5	18-25	36	25	9	IP 68	-40...100
68120	MGM 40 (22-30 мм)	ввод	латунь	неопрен	метрическая	M40x1.5	22-32	40	32	9	IP 68	-40...+100
88613	МGM 42 (22-30 мм)	ввод	латунь	неопрен	метрическая	M42x1.5	22-30	42	30	9	IP 68	-40...100
87988	МGM 48 (22-32 мм)	ввод	латунь	неопрен	метрическая	M48x1.5	22-32	48	32	10	IP 68	-40...100
68121	MGM 50 (32-38 мм)	ввод	латунь	неопрен	метрическая	M50x1.5	32-38	50	38	10	IP 68	-40...+100
87990	МGM 54 (32-38 мм)	ввод	латунь	неопрен	метрическая	M54x1.5	32-38	54	38	10	IP 68	-40...100
87991	МGM 60 (37-44 мм)	ввод	латунь	неопрен	метрическая	M60x1.5	37-44	60	44	11	IP 68	-40...100
87992	МGM 63 (37-44 мм)	ввод	латунь	неопрен	метрическая	M63x1.5	37-44	63	44	11	IP 68	-40...100
87993	МGM 72 (42-52 мм)	ввод	латунь	неопрен	метрическая	M72x2	42-52	72	52	20	IP 68	-40...100
87994	МGM 75 (42-52 мм)	ввод	латунь	неопрен	метрическая	M75x2	42-52	75	52	20	IP 68	-40...100
87995	МGM 80 (55-62 мм)	ввод	латунь	неопрен	метрическая	M80x2	55-62	80	62	20	IP 68	-40...100
87996	МGM 88 (65-70 мм)	ввод	латунь	неопрен	метрическая	M88x2	65-70	88	70	20	IP 68	-40...100
87997	МGM 100 (78-84 мм)	ввод	латунь	неопрен	метрическая	M100x2	78-84	100	78	20	IP 68	-40...100

код товара	товарные позиции	H	S₁	S₂	D	AG	GL
87971	МGM 8 (2-5 мм)	14	12	12	5	8	5
87972	МGM 10 (3-6.5 мм)	19	14	14	6.5	10	6
80064	MGM 12 (3-6.5 мм)	19	14	14	6.5	12	6
88157	МGM 12 (4-8 мм)	20	14	14	8	12	6
68116	MGM 16 (4-8 мм)	20	17	17	8	16	7
87976	МGM 18 (5-10 мм)	21	20	20	10	18	7
68117	MGM 20 (6-12 мм)	22.5	22	22	12	20	7.5
87978	МGM 20 (10-14 мм)	22	22	22	14	20	7.5
87979	МGM 22 (10-14 мм)	23.5	24	24	14	22	5.5
68118	MGM 25 (12-16 мм)	24	27	27	16	25	8
87980	МGM 25 (13-18 мм)	24.5	30	30	18	25	8
87982	МGM 28 (13-18 мм)	24.5	30	30	18	28	9
87983	МGM 30 (14-20 мм)	27	33	33	20	30	9
68119	MGM 32 (16-22 мм)	30.5	35	35	22	32	9
87985	МGM 32 (18-25 мм)	30	35	35	25	32	9
87986	МGM 36 (18-25 мм)	30	40	40	25	36	9
68120	MGM 40 (22-30 мм)	33.5	45	45	30	40	9
88613	МGM 42 (22-30 мм)	33.5	45	45	30	42	9
87988	МGM 48 (22-32 мм)	34	50	50	32	48	10
68121	MGM 50 (32-38 мм)	36.5	57	57	38	50	10
87990	МGM 54 (32-38 мм)	36.5	57	57	38	54	10
87991	МGM 60 (37-44 мм)	36.5	64	64	44	60	11
87992	МGM 63 (37-44 мм)	36.5	68	68	44	63	11
87993	МGM 72 (42-52 мм)	45	78	78	52	72	20
87994	МGM 75 (42-52 мм)	45	78	78	52	75	20
87995	МGM 80 (55-62 мм)	48	87	87	62	80	20
87996	МGM 88 (65-70 мм)	50.4	95	95	70	88	20
87997	МGM 100 (78-84 мм)	52	111	111	84	100	20
