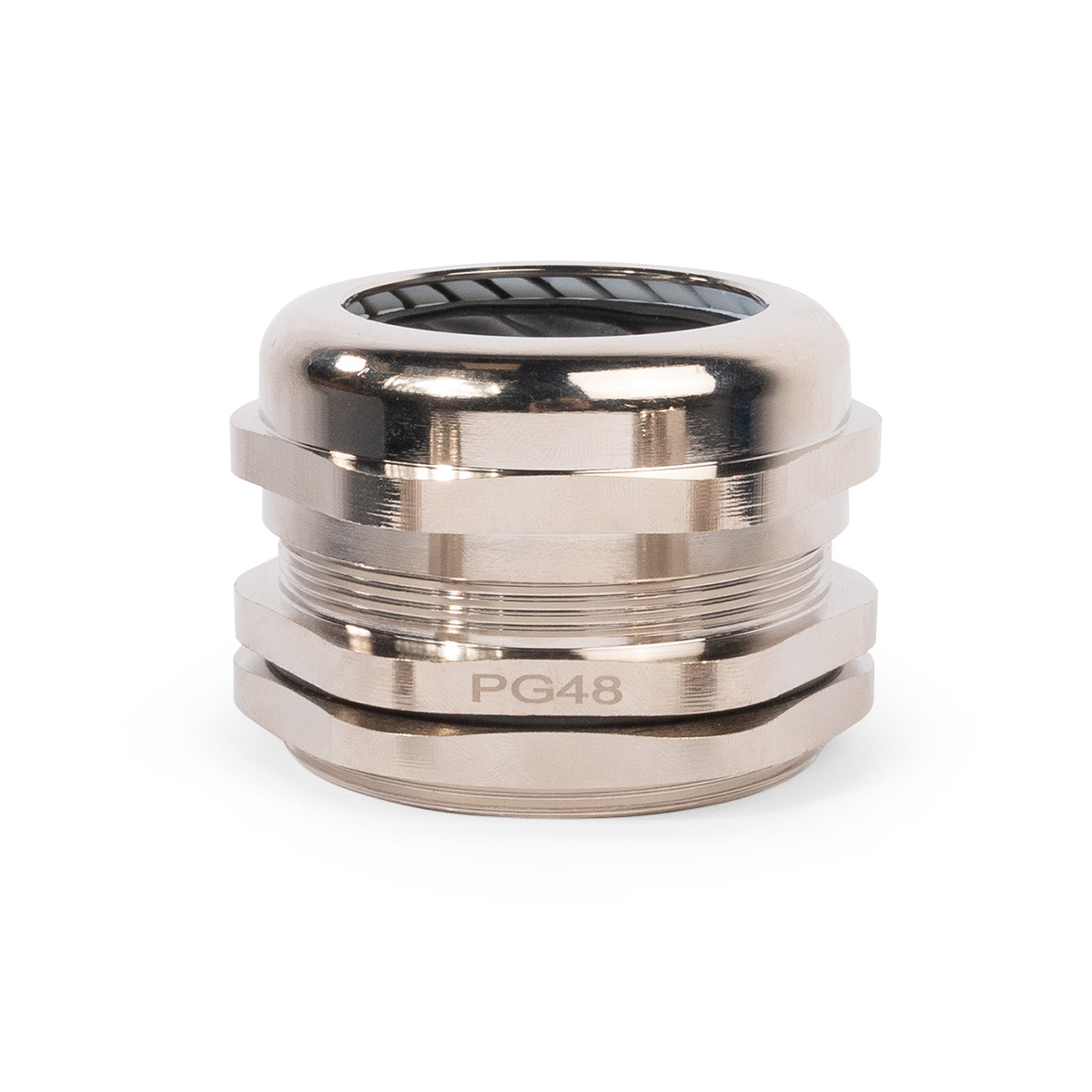

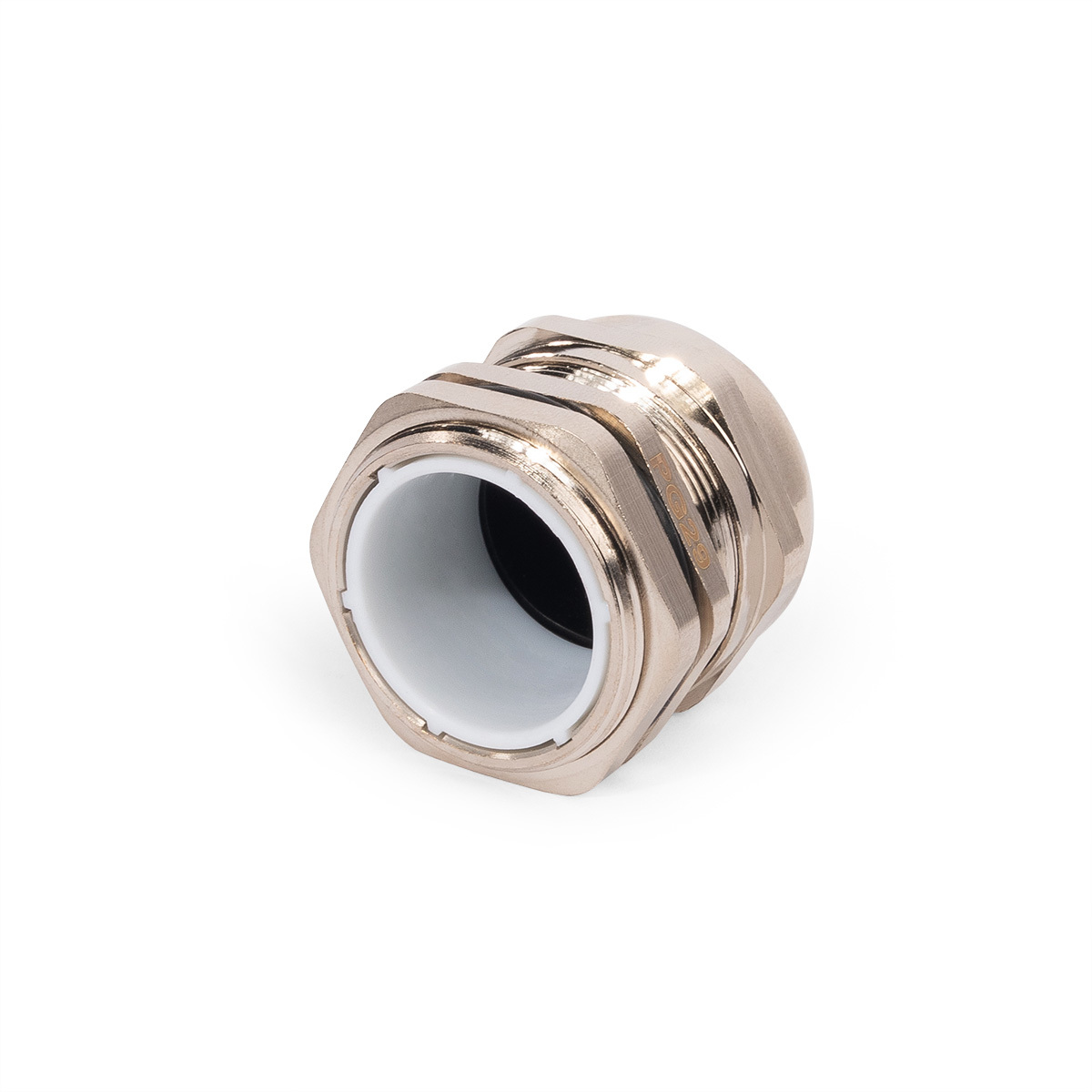

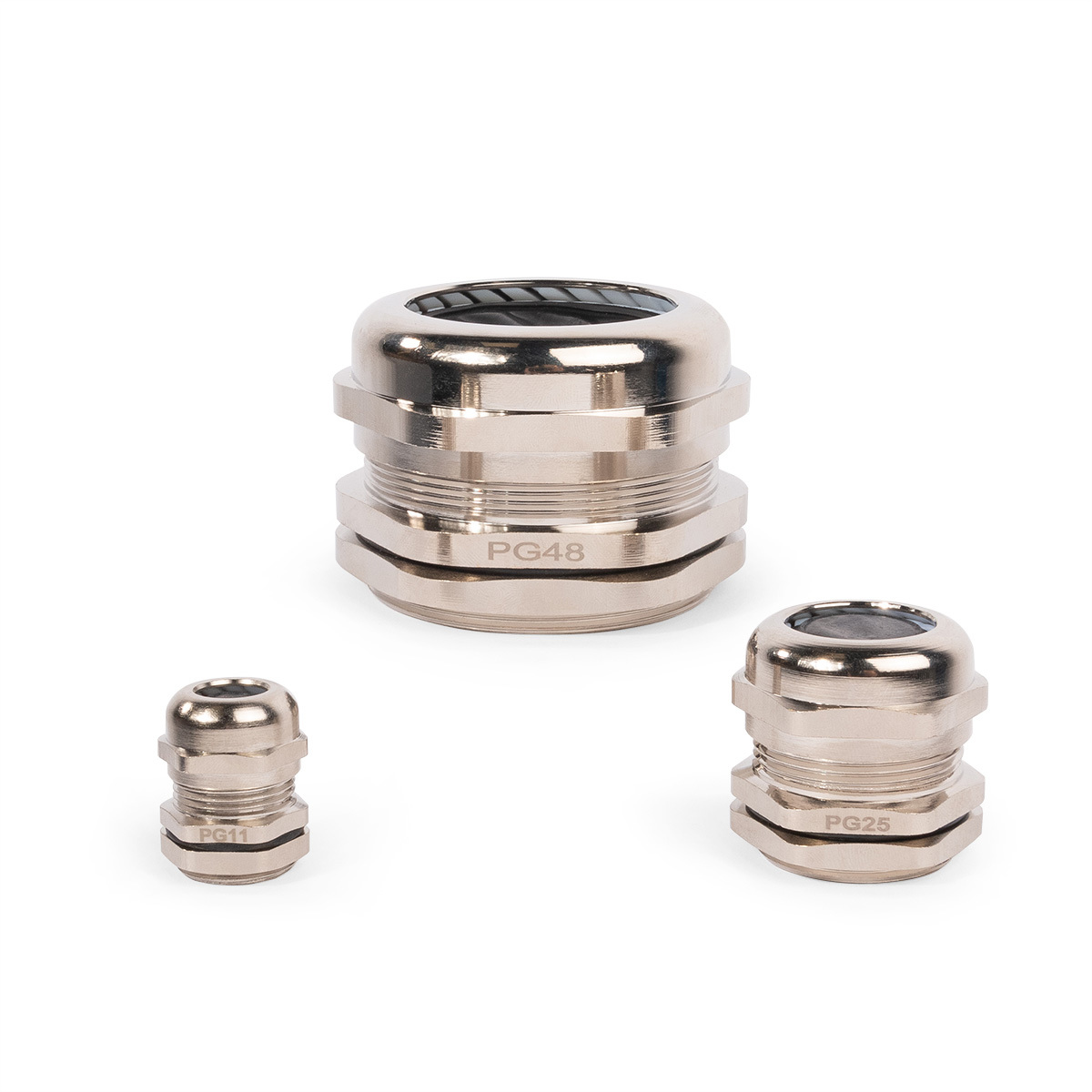

Фортисфлекс Металлические герметичные кабельные вводы

тип : PGM

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования

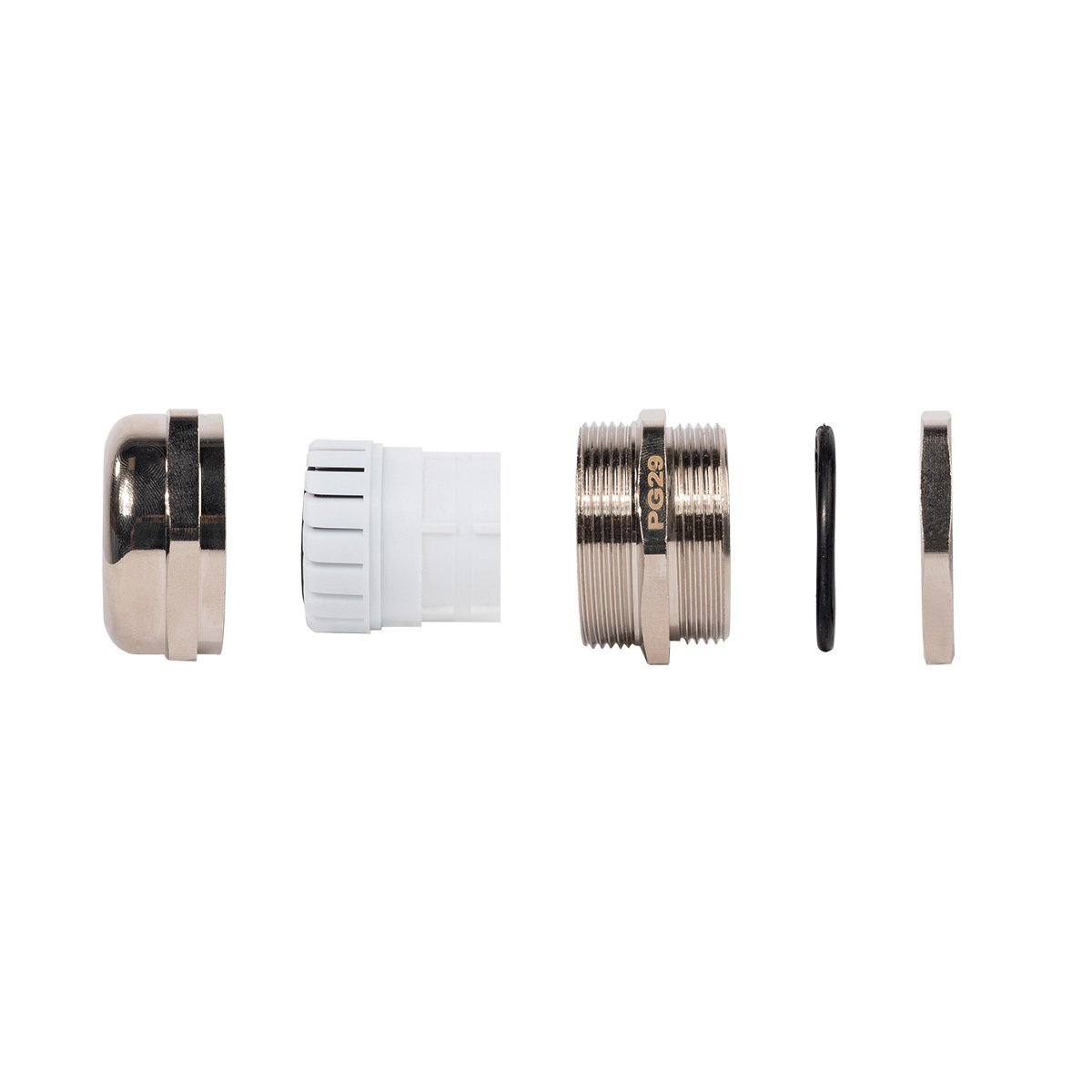

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: PG- электроарматурная по DIN 40430
Стойкие к синтетическим маслам и всем видам топлива

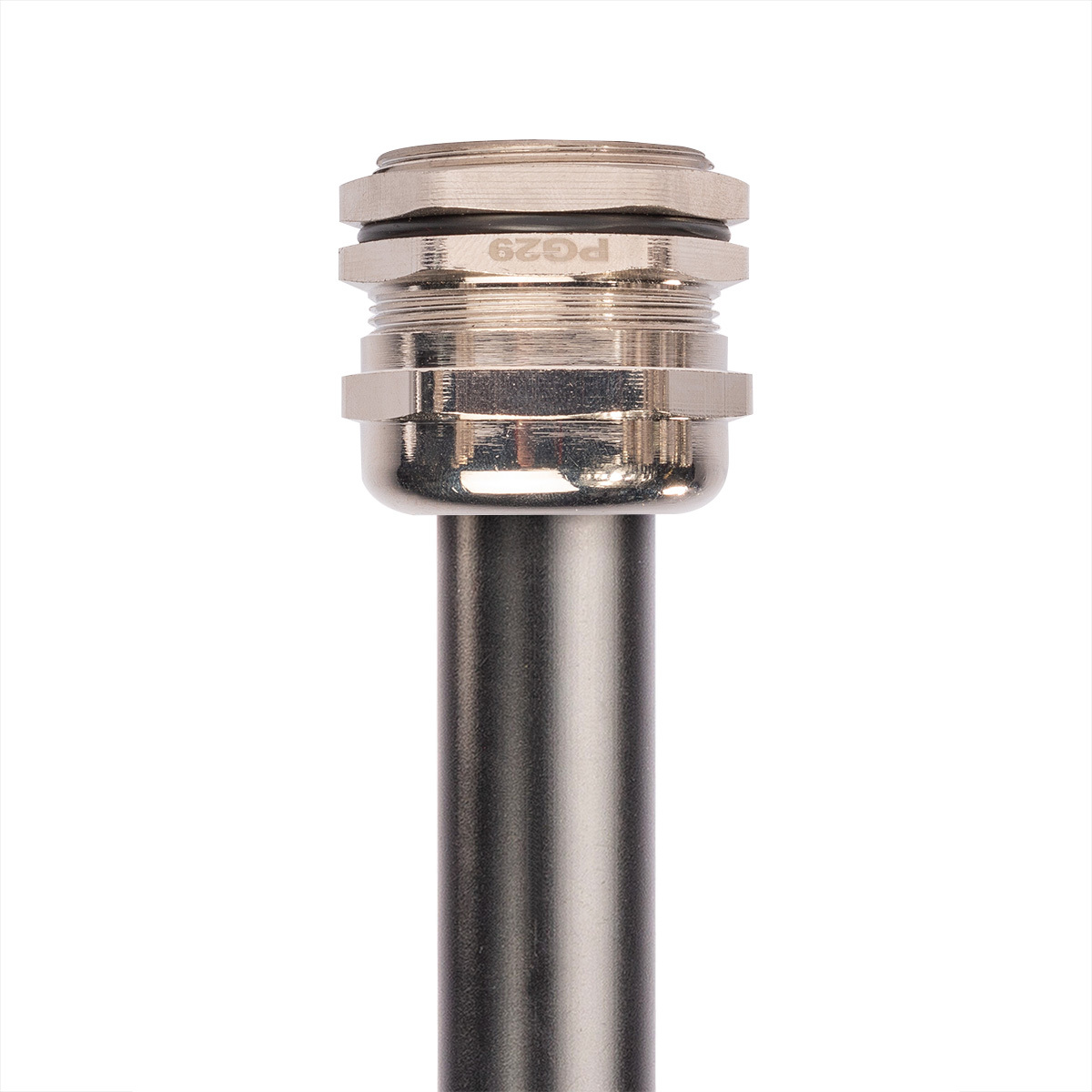

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация

Отказное письмо на продукцию Фортисфлекс Инструкция по монтажу кабельных вводов Паспорт на кабельные вводы латунные PGM, PGM-L

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
68123	PGM 7 (3-6.5 мм) (Fortisflex)	стальной	19	14	14	6.5	12.5	6	10	шт	57.69	10	1600
60881	PGM 9 (4-8 мм) (Fortisflex)	стальной	20	17	17	8	15.2	7	10	шт	84.20	10	1200
60882	PGM 11 (5-10 мм) (Fortisflex)	стальной	21	20	20	10	18.6	8	10	шт	99.81	10	800
60883	PGM 13.5 (6-12 мм) (Fortisflex)	стальной	22.5	22	22	12	20.4	8	10	шт	115.86	10	640
60884	PGM 16 (10-14 мм) (Fortisflex)	стальной	22	24	24	14	22.5	8	10	шт	136.44	10	560
88003	PGM 19 (10-15 мм) (Fortisflex)	стальной	22	25	25	15	24	8	10	шт	171.82	10	480
60885	PGM 21 (13-18 мм) (Fortisflex)	стальной	24.5	30	30	18	18	10	10	шт	209.51	10	300
88005	PGM 25 (15-20 мм) (Fortisflex)	стальной	27	33	33	20	30	9	6	шт	288.81	6	288
60886	PGM 29 (18-25 мм) (Fortisflex)	стальной	30	40	40	25	25	11	6	шт	388.58	6	150
60887	PGM 36 (25-32 мм) (Fortisflex)	стальной	34	50	50	33	33	12	6	шт	629.04	6	90
68124	PGM 42 (32-38 мм) (Fortisflex)	стальной	36.5	64	64	38	38	13	6	шт	968.94	6	72
88009	PGM 48 (37-44 мм) (Fortisflex)	стальной	36.5	64	64	44	59.3	11	2	шт	1 415.04	2	44
88010	PGM 63 (42-52 мм) (Fortisflex)	стальной	45	78	78	52	72	20	1	шт	2 873.93	1	30

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
68123	PGM 7 (3-6.5 мм)	ввод	латунь	неопрен	PG	PG7	3-6,5	12.5	6.5	6	IP 68	-40...+100
60881	PGM 9 (4-8 мм)	ввод	латунь	неопрен	PG	PG9	4-8	15.2	8	7	IP 68	-40...+100
60882	PGM 11 (5-10 мм)	ввод	латунь	неопрен	PG	PG11	5-10	18.6	10	8	IP 68	-40...+100
60883	PGM 13.5 (6-12 мм)	ввод	латунь	неопрен	PG	PG13,5	6-12	20.4	12	8	IP 68	-40...+100
60884	PGM 16 (10-14 мм)	ввод	латунь	неопрен	PG	PG16	10-14	22.5	14	8	IP 68	-40...+100
88003	PGM 19 (10-15 мм)	ввод	латунь	неопрен	PG	PG19	10-15	24	15	8	IP 68	-40...100
60885	PGM 21 (13-18 мм)	ввод	латунь	неопрен	PG	PG21	13-18	18	18	10	IP 68	-40...+100
88005	PGM 25 (15-20 мм)	ввод	латунь	неопрен	PG	PG25	15-20	30	20	9	IP 68	-40...100
60886	PGM 29 (18-25 мм)	ввод	латунь	неопрен	PG	PG29	18-25	25	25	11	IP 68	-40...+100
60887	PGM 36 (25-32 мм)	ввод	латунь	неопрен	PG	PG36	25-33	33	33	12	IP 68	-40...+100
68124	PGM 42 (32-38 мм)	ввод	латунь	неопрен	PG	PG42	32-38	38	38	13	IP 68	-40...+100
88009	PGM 48 (37-44 мм)	ввод	латунь	неопрен	PG	PG48	37-44	59.3	44	11	IP 68	-40...100
88010	PGM 63 (42-52 мм)	ввод	латунь	неопрен	PG	PG63	42-52	72	52	20	IP 68	-40...100

код товара	товарные позиции	H	S	S₁	D	AG	GL
68123	PGM 7 (3-6.5 мм)	19	14	14	6.5	12.5	6
60881	PGM 9 (4-8 мм)	20	17	17	8	15.2	7
60882	PGM 11 (5-10 мм)	21	20	20	10	18.6	8
60883	PGM 13.5 (6-12 мм)	22.5	22	22	12	20.4	8
60884	PGM 16 (10-14 мм)	22	24	24	14	22.5	8
88003	PGM 19 (10-15 мм)	22	25	25	15	24	8
60885	PGM 21 (13-18 мм)	24.5	30	30	18	18	10
88005	PGM 25 (15-20 мм)	27	33	33	20	30	9
60886	PGM 29 (18-25 мм)	30	40	40	25	25	11
60887	PGM 36 (25-32 мм)	34	50	50	33	33	12
68124	PGM 42 (32-38 мм)	36.5	64	64	38	38	13
88009	PGM 48 (37-44 мм)	36.5	64	64	44	59.3	11
88010	PGM 63 (42-52 мм)	45	78	78	52	72	20
