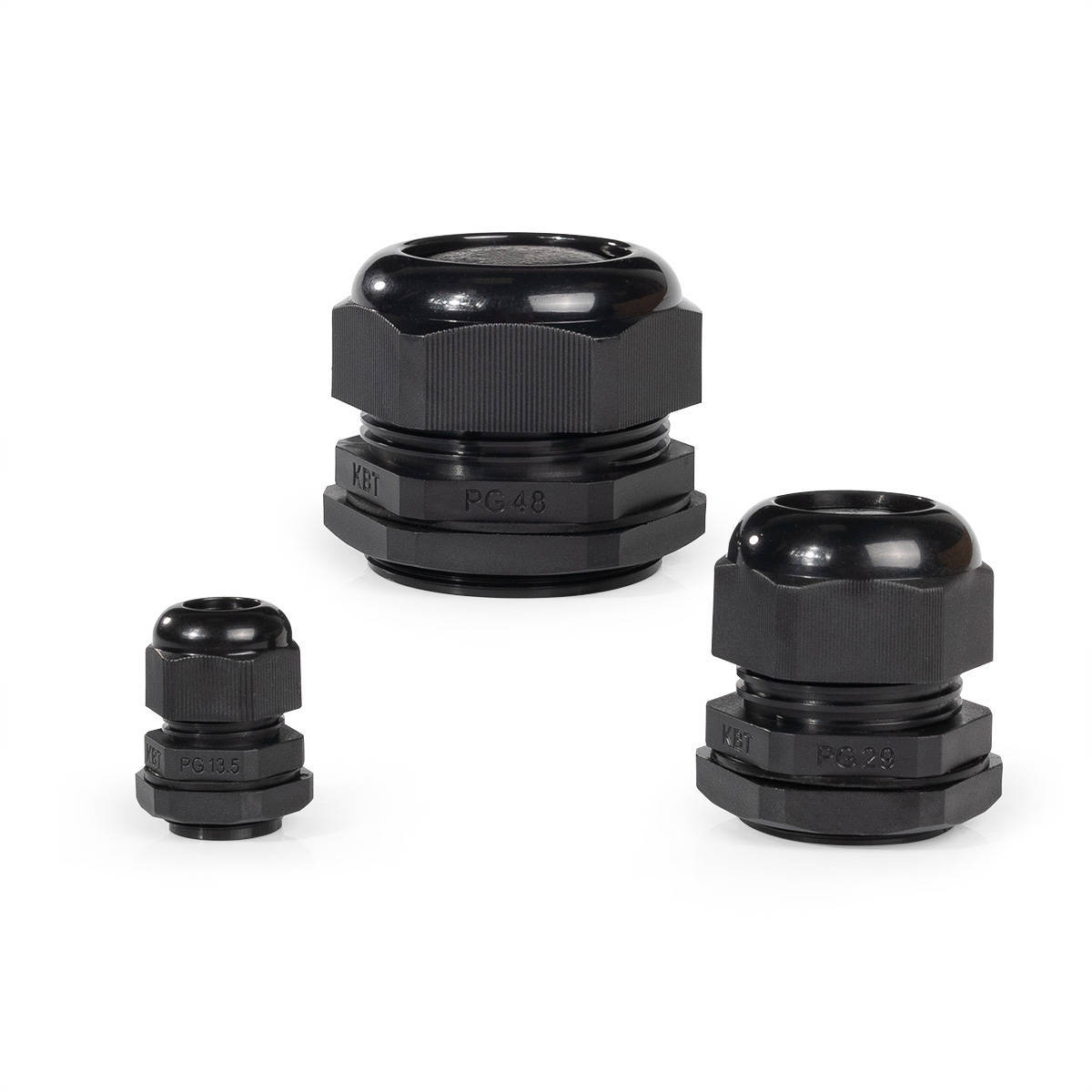

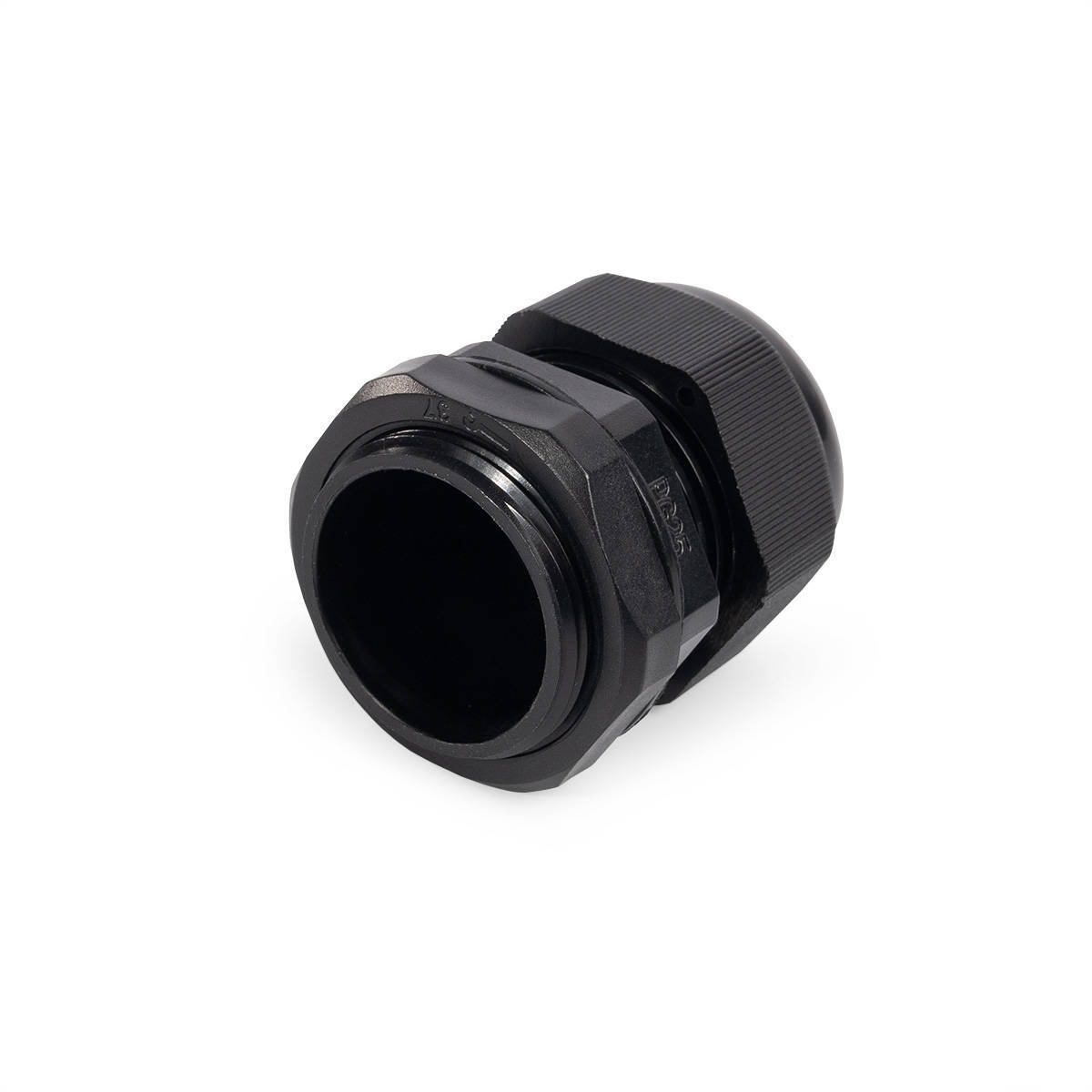

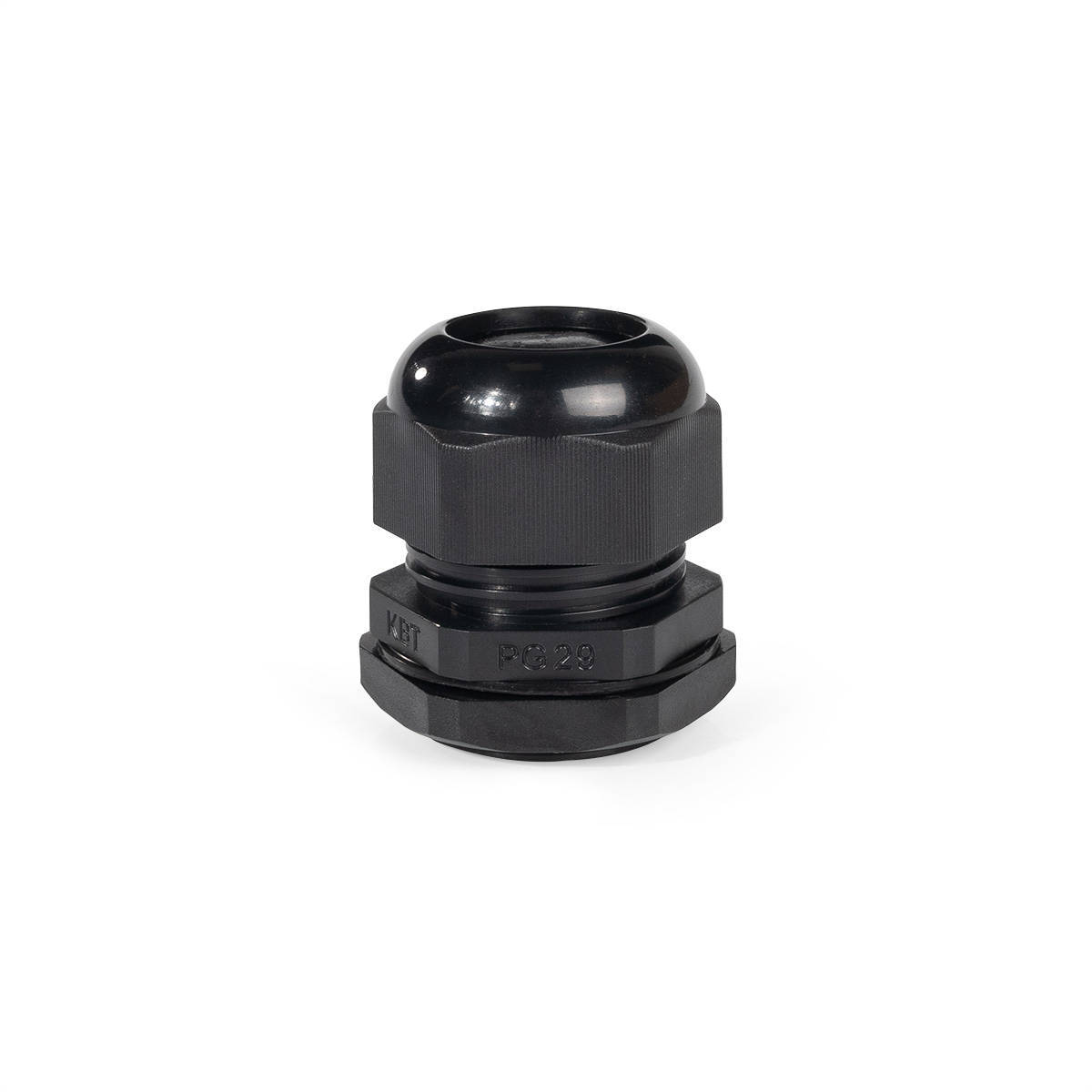

Фортисфлекс Кабельные вводы пластиковые с резьбой «PG»

тип : PG

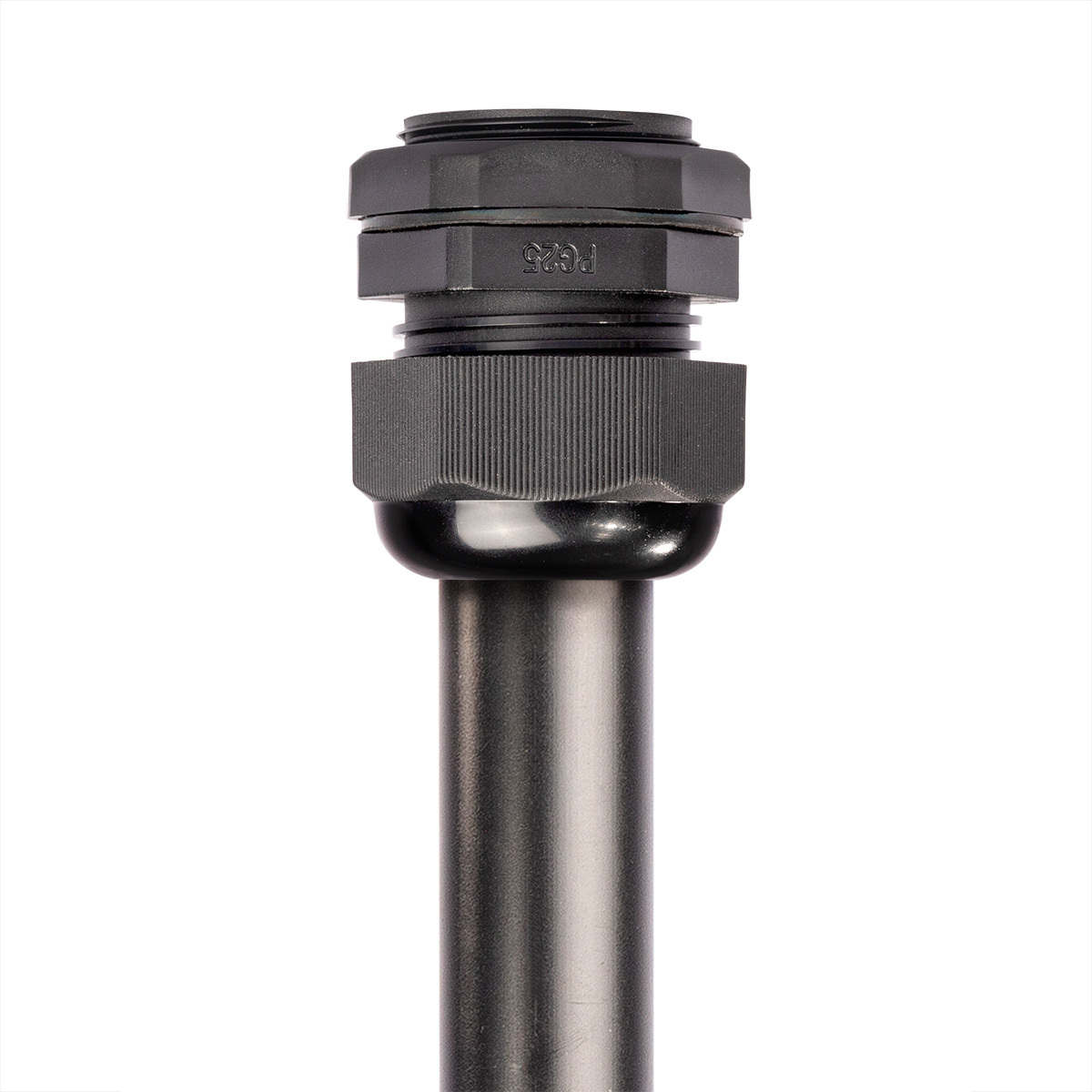

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов по UL94V2
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Тип резьбы: PG- электроарматурная по DIN 40430

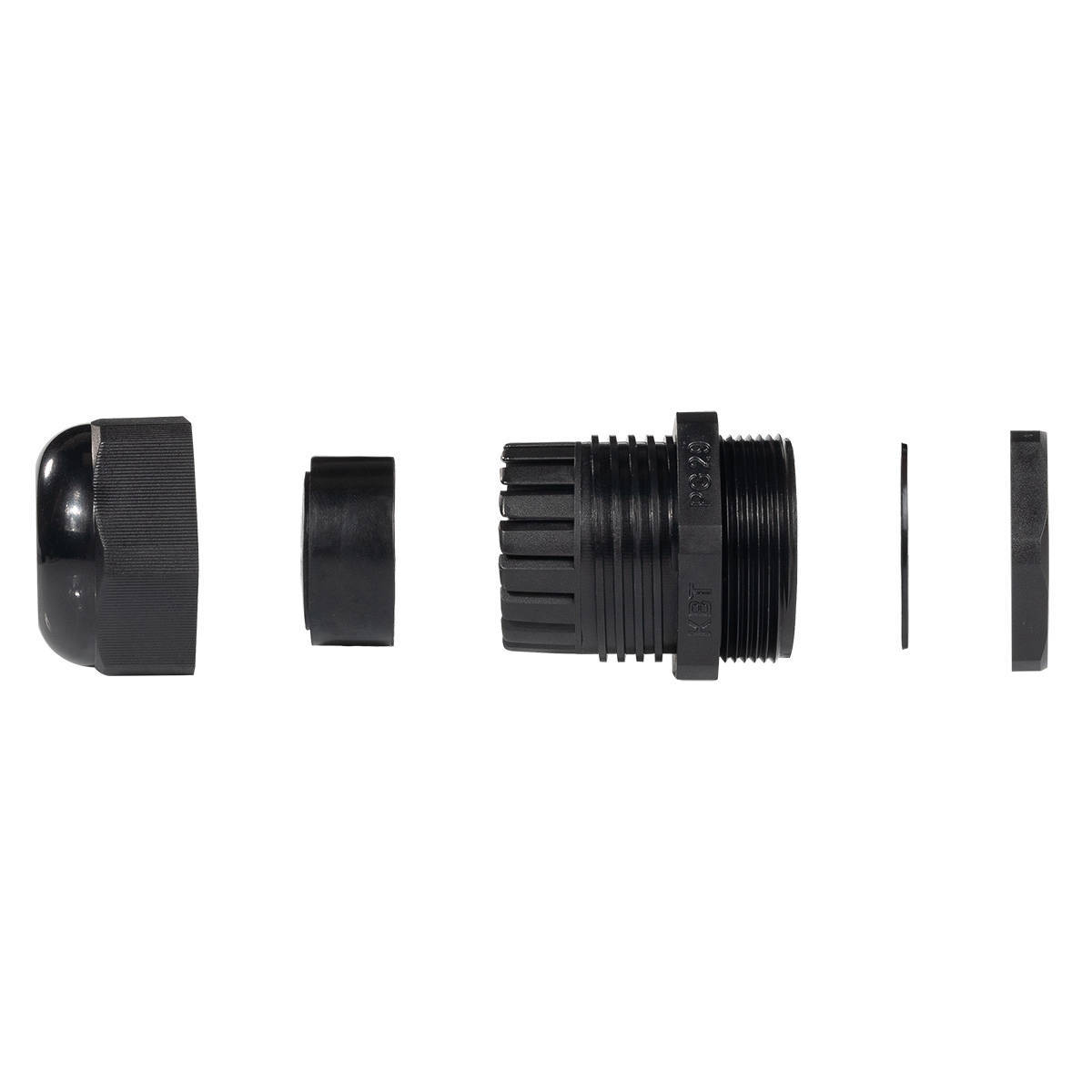

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60, ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
- набор матриц НМПО-PG для монтажа кабельных вводов серии PG

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

5 лет

Документация

Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на нейлоновые кабельные вводы PG, PG-R

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак

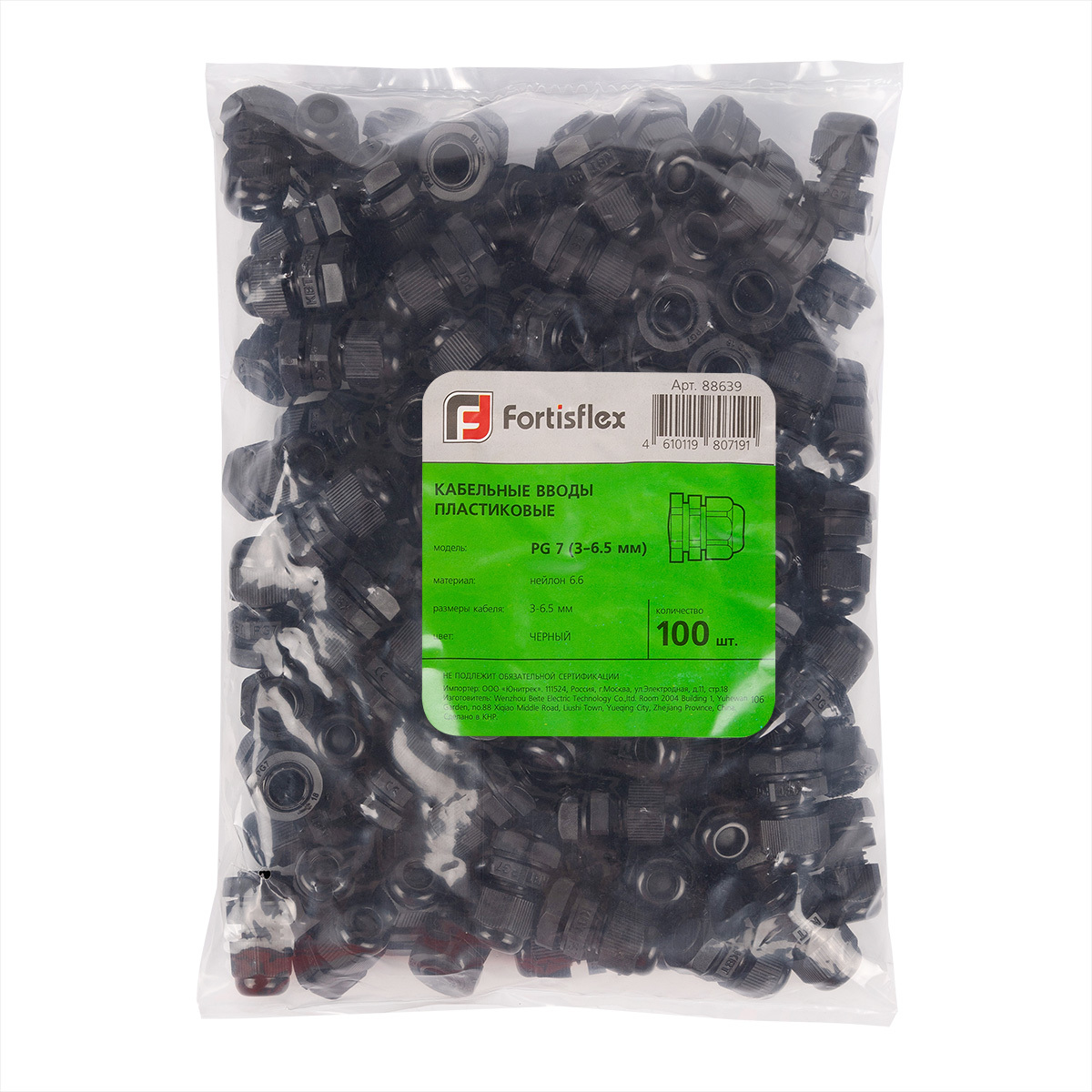

88639	PG 7 (3-6.5 мм) (Fortisflex)	черный	21	18	17	6.5	12.5	8	100	шт	10.76	100	5000
88640	PG 9 (4-8 мм) (Fortisflex)	черный	24.5	22	19	8	15.5	8	100	шт	12.58	100	3600
88641	PG 11 (5-10 мм) (Fortisflex)	черный	26.5	24	22	10	18.6	9	100	шт	16.90	100	2500
88642	PG 13.5 (6-12 мм) (Fortisflex)	черный	26	27	24	12	20.4	10	100	шт	19.67	100	2000
88643	PG 16 (10-14 мм) (Fortisflex)	черный	29	30	27	14	22.5	10	100	шт	25.56	100	1600
88644	PG 19 (12-16 мм) (Fortisflex)	черный	30	30	27	16	24.0	10	50	шт	27.68	50	1500
88645	PG 21 (13-18 мм) (Fortisflex)	черный	33.5	36	33	18	28.3	10	50	шт	38.08	50	1000
88646	PG 25 (16-20 мм) (Fortisflex)	черный	34	37	36	20	30.0	11	50	шт	46.16	50	800
88647	PG 29 (18-25 мм) (Fortisflex)	черный	40	46	42	25	37.0	12	50	шт	62.50	50	500
88648	PG 36 (22-32 мм) (Fortisflex)	черный	45	58	52	32	47.0	14	25	шт	106.97	25	250
88649	PG 42 (32-38 мм) (Fortisflex)	черный	47	64	60	38	54.0	14	20	шт	137.30	20	200
88650	PG 48 (37-44 мм) (Fortisflex)	черный	49	70	64	44	59.3	14.5	20	шт	170.80	20	200
89070	PG 63 (42-50 мм) (Fortisflex)	черный	58	82	77	50	71.0	28	5	шт	306.32	5	100

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88639	PG 7 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	PG	PG7	3-6.5	12.5	6.5	8	IP 68	-40...100
88640	PG 9 (4-8 мм)	ввод	нейлон 6.6	неопрен	PG	PG9	4-8	15.5	8	8	IP 68	-40...100
88641	PG 11 (5-10 мм)	ввод	нейлон 6.6	неопрен	PG	PG11	5-10	18.6	10	9	IP 68	-40...100
88642	PG 13.5 (6-12 мм)	ввод	нейлон 6.6	неопрен	PG	PG13,5	6-12	20.4	12	10	IP 68	-40...100
88643	PG 16 (10-14 мм)	ввод	нейлон 6.6	неопрен	PG	PG16	10-14	22.5	14	10	IP 68	-40...100
88644	PG 19 (12-16 мм)	ввод	нейлон 6.6	неопрен	PG	PG19	12-16	24	16	10	IP 68	-40...100
88645	PG 21 (13-18 мм)	ввод	нейлон 6.6	неопрен	PG	PG21	13-18	28.3	18	10	IP 68	-40...100
88646	PG 25 (16-20 мм)	ввод	нейлон 6.6	неопрен	PG	PG25	16-20	30	20	11	IP 68	-40...100
88647	PG 29 (18-25 мм)	ввод	нейлон 6.6	неопрен	PG	PG29	18-25	37	25	12	IP 68	-40...100
88648	PG 36 (22-32 мм)	ввод	нейлон 6.6	неопрен	PG	PG36	22-32	47	32	14	IP 68	-40...100
88649	PG 42 (32-38 мм)	ввод	нейлон 6.6	неопрен	PG	PG42	32-38	54	38	14	IP 68	-40...100
88650	PG 48 (37-44 мм)	ввод	нейлон 6.6	неопрен	PG	PG48	37-44	59.3	44	14.5	IP 68	-40...100
89070	PG 63 (42-50 мм)	ввод	нейлон 6.6	неопрен	PG	PG63	42-50	71	50	28	IP 68	-40...100

код товара	товарные позиции	H	S	S₁	D	AG	GL
88639	PG 7 (3-6.5 мм)	21	18	17	6.5	12.5	8
88640	PG 9 (4-8 мм)	24.5	22	19	8	15.5	8
88641	PG 11 (5-10 мм)	26.5	24	22	10	18.6	9
88642	PG 13.5 (6-12 мм)	26	27	24	12	20.4	10
88643	PG 16 (10-14 мм)	29	30	27	14	22.5	10
88644	PG 19 (12-16 мм)	30	30	27	16	24.0	10
88645	PG 21 (13-18 мм)	33.5	36	33	18	28.3	10
88646	PG 25 (16-20 мм)	34	37	36	20	30.0	11
88647	PG 29 (18-25 мм)	40	46	42	25	37.0	12
88648	PG 36 (22-32 мм)	45	58	52	32	47.0	14
88649	PG 42 (32-38 мм)	47	64	60	38	54.0	14
88650	PG 48 (37-44 мм)	49	70	64	44	59.3	14.5
89070	PG 63 (42-50 мм)	58	82	77	50	71.0	28
