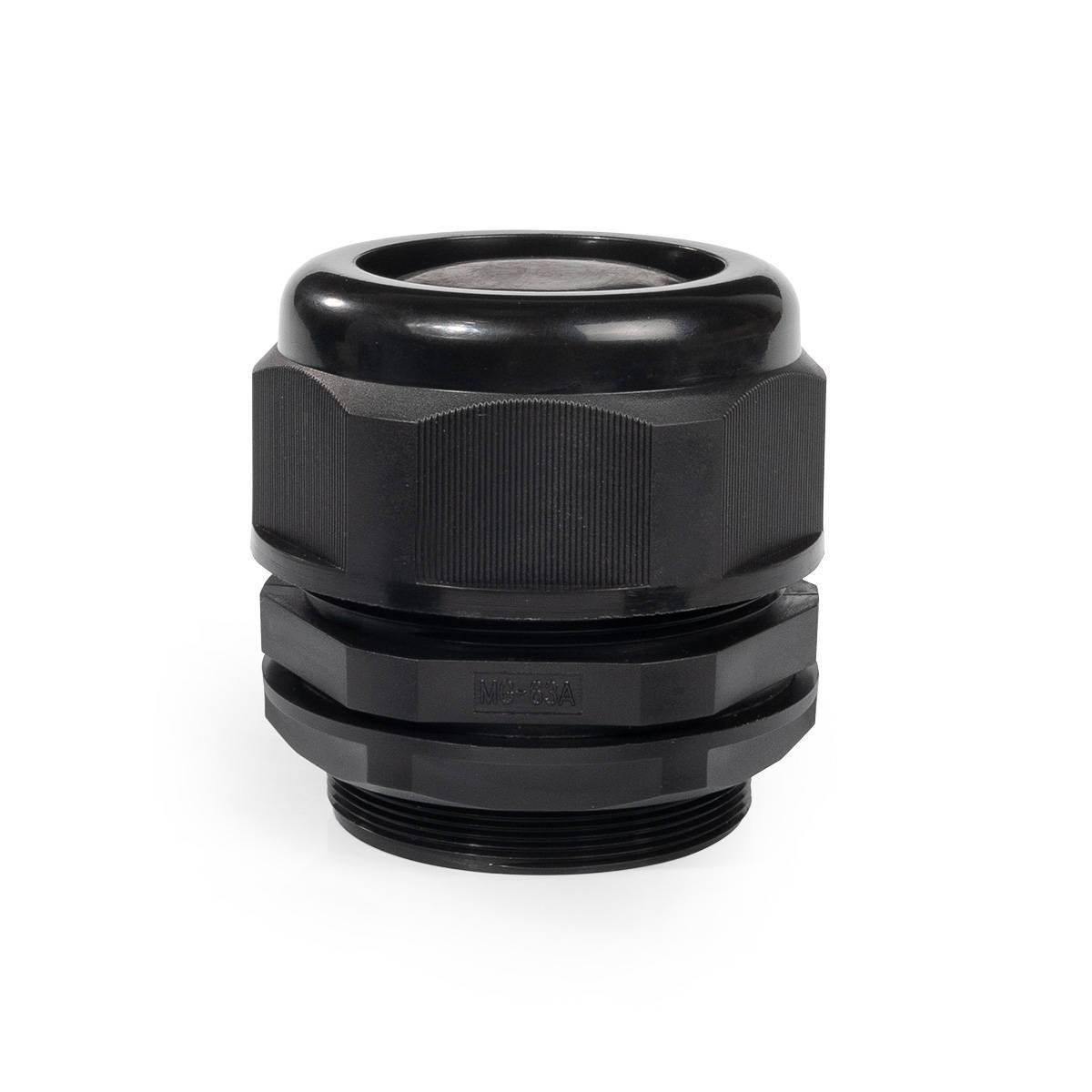

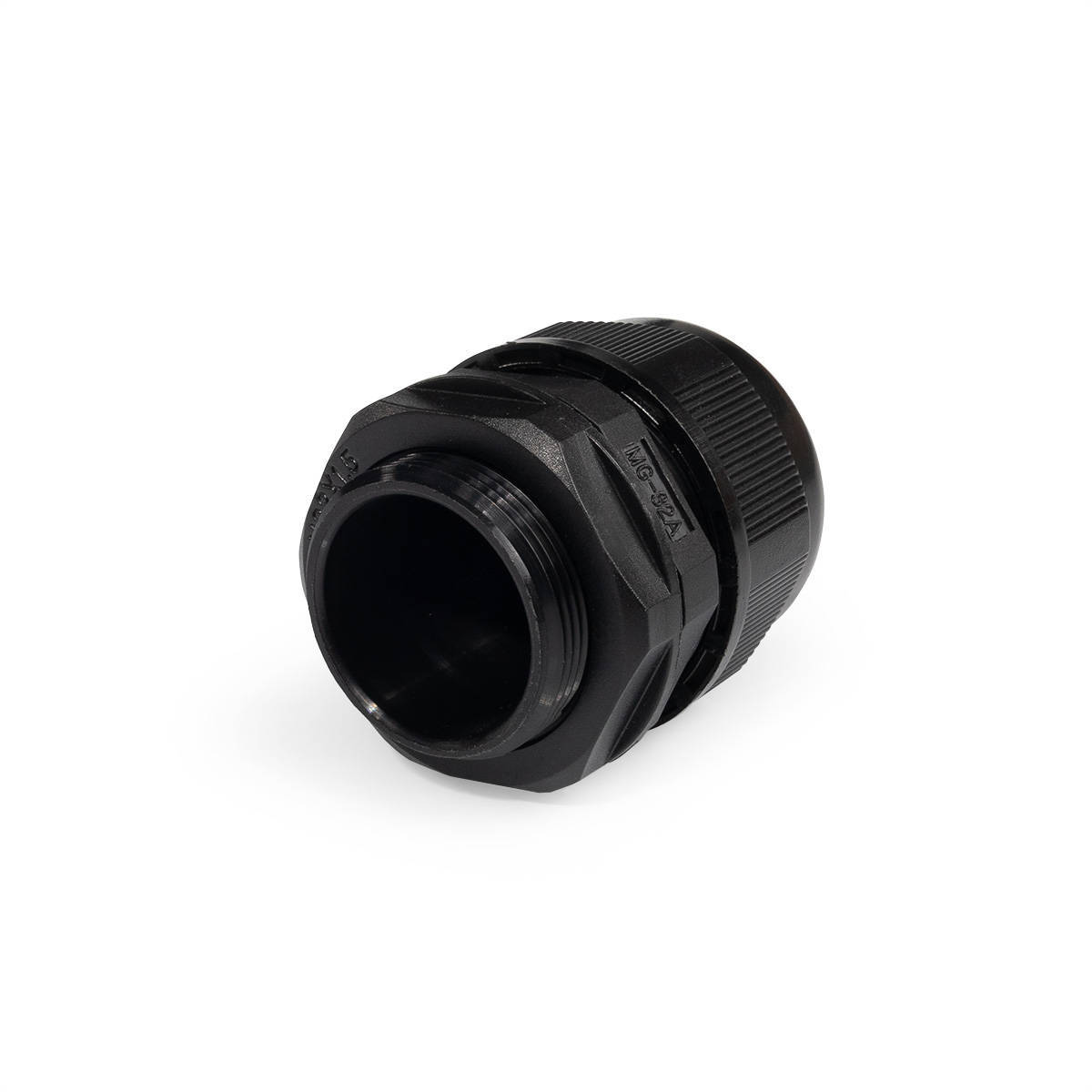

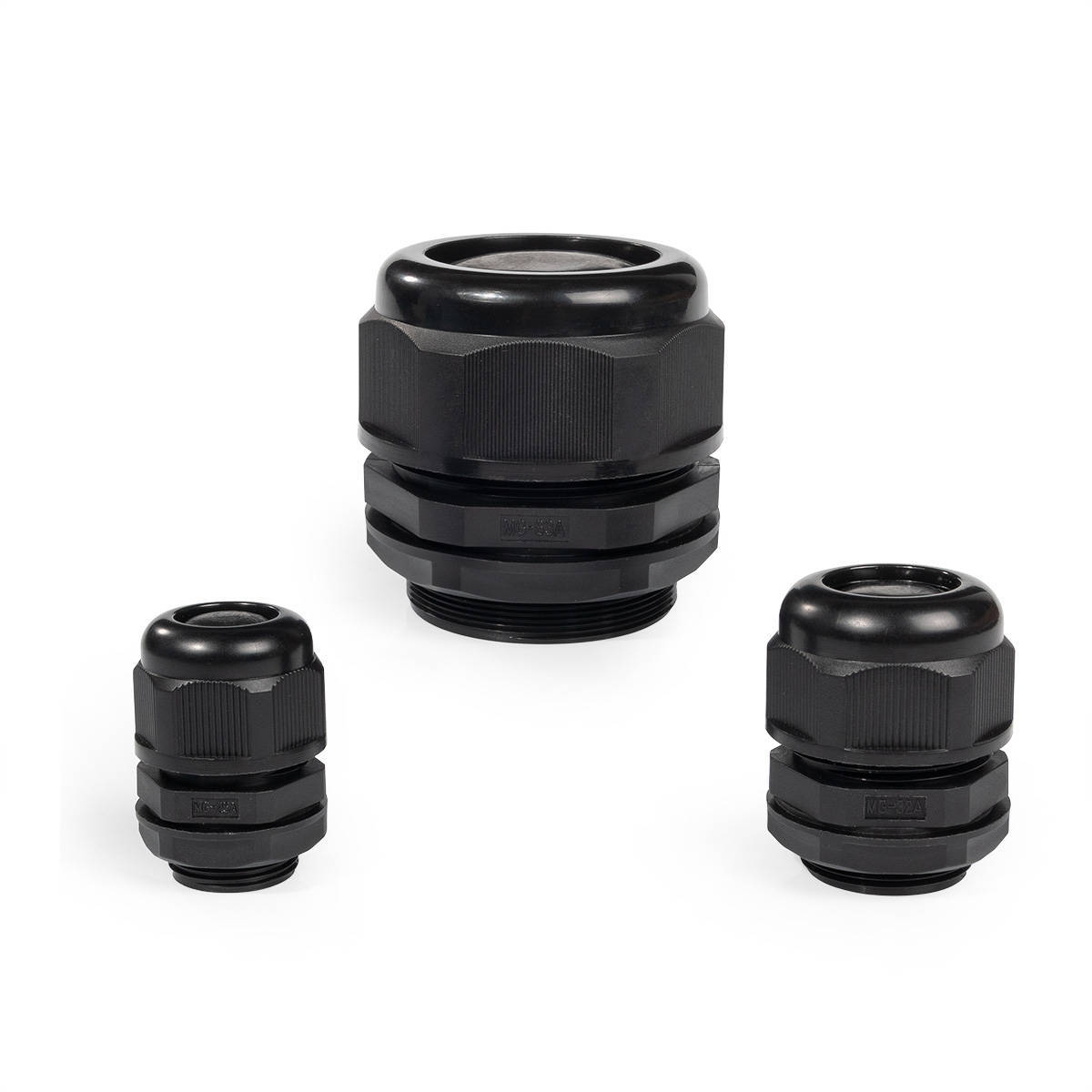

Фортисфлекс Герметичные кабельные вводы с метрической резьбой

тип : MG

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С
Тип резьбы: метрическая

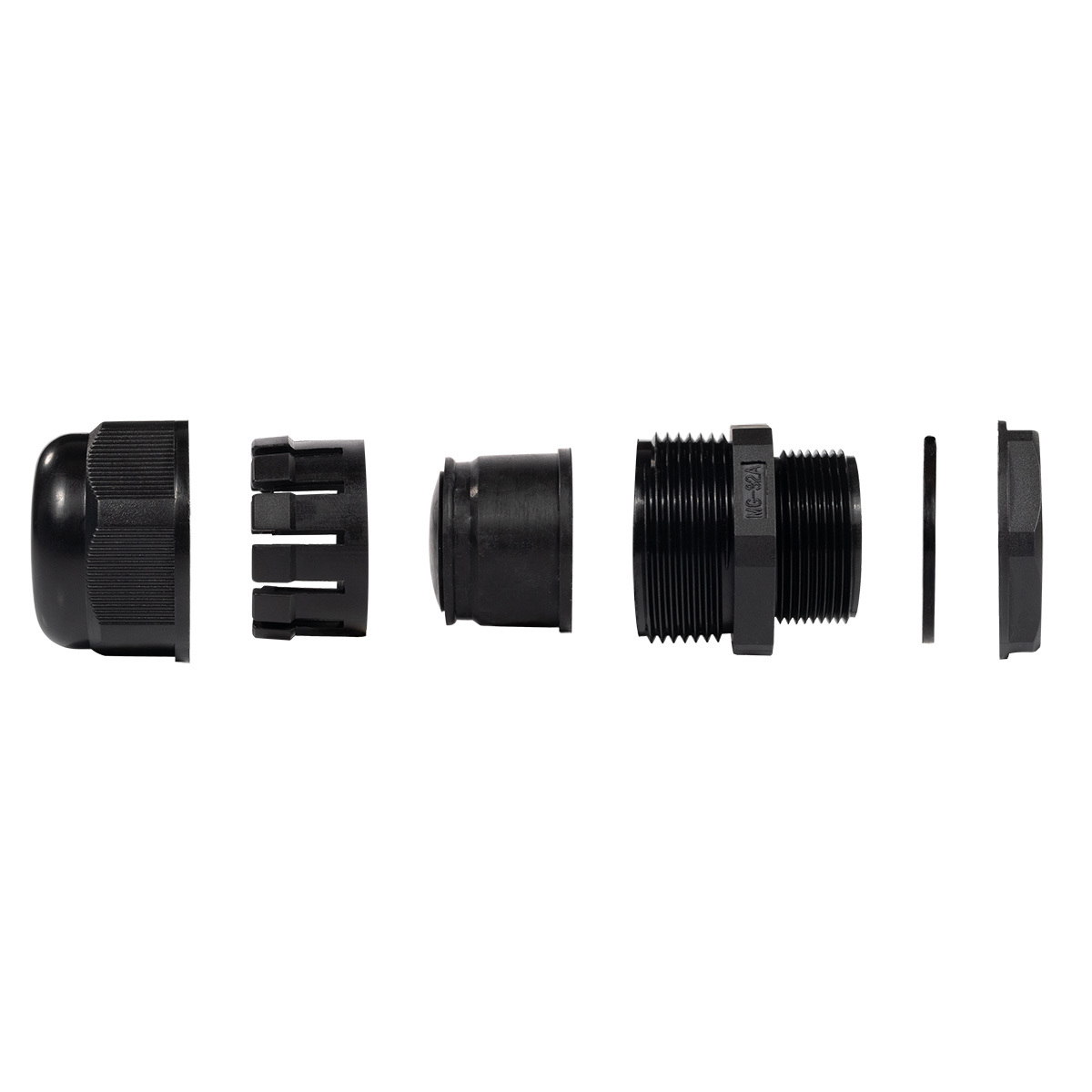

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли

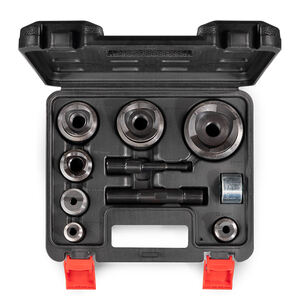

Инструмент для монтажа отверстий: пресс гидравлический ПГПО-60, ПГРО-60А и набор перфоформ НМПО-MG

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

5 лет

Документация

Отказное письмо на продукцию Фортисфлекс Инструкция по монтажу кабельных вводов Паспорт на нейлоновые кабельные вводы MG, M, M-L

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
89114	МG 12 (3-5.3 мм) (Fortisflex)	черный	25	17	19	12	8.5	100	шт	18.67	100	2500
80033	МG 12 (4.5-8 мм) (Fortisflex)	черный	25	19	17.5	12	8	100	шт	16.93	100	2500
89115	МG 16 (4-8 мм) (Fortisflex)	черный	31	22	22	16	15	100	шт	27.12	100	2000
80034	МG 16 (6-10 мм) (Fortisflex)	черный	31	22.2	21.6	16	15	100	шт	24.65	100	2000
89116	МG 20 (6-12 мм) (Fortisflex)	черный	35	22	27	20	15	100	шт	37.88	100	1000
80035	МG 20 (9-14 мм) (Fortisflex)	черный	35	25.6	26.2	20	15	100	шт	34.62	100	1000
89117	МG 25 (10-16 мм) (Fortisflex)	черный	38	33	33	25	15	50	шт	54.63	50	500
80036	МG 25 (13-18 мм) (Fortisflex)	черный	38	32.4	32.6	25	15	50	шт	50.29	50	500
89118	МG 32 (15-22 мм) (Fortisflex)	черный	42	41	41	32	15	30	шт	78.53	30	450
80037	МG 32 (18-25 мм) (Fortisflex)	черный	42	41.4	40.4	32	15	30	шт	71.45	30	450
80038	МG 40 (24-30 мм) (Fortisflex)	черный	48	51.2	50	40	20	20	шт	107.18	20	240
80039	МG 50 (30-40 мм) (Fortisflex)	черный	54	62.7	60.5	50	22	15	шт	165.95	15	150
80040	МG 63 (40-50 мм) (Fortisflex)	черный	60	76	73.7	63	24	5	шт	238.81	5	100

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
89114	МG 12 (3-5.3 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12	3-5.3	12	5.3	8.5	IP 68	-40...100
80033	МG 12 (4.5-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12	4,5-8	8	8	8	IP 68	-40...+100
89115	МG 16 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16	4-8	16	8	15	IP 68	-40...100
80034	МG 16 (6-10 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16	6-10	10	10	15	IP 68	-40...+100
89116	МG 20 (6-12 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20	6-12	20	12	15	IP 68	-40...100
80035	МG 20 (9-14 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20	9-14	14	14	15	IP 68	-40...+100
89117	МG 25 (10-16 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25	10-16	25	16	15	IP 68	-40...100
80036	МG 25 (13-18 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25	13-18	18	18	15	IP 68	-40...+100
89118	МG 32 (15-22 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32	15-22	32	22	15	IP 68	-40...100
80037	МG 32 (18-25 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32	18-25	25	25	15	IP 68	-40...+100
80038	МG 40 (24-30 мм)	ввод	нейлон 6.6	неопрен	метрическая	M40	24-30	30	30	20	IP 68	-40...+100
80039	МG 50 (30-40 мм)	ввод	нейлон 6.6	неопрен	метрическая	M50	30-40	40	40	22	IP 68	-40...+100
80040	МG 63 (40-50 мм)	ввод	нейлон 6.6	неопрен	метрическая	M63	40-50	50	50	24	IP 68	-40...+100

код товара	товарные позиции	H	S	S₁	AG	GL
89114	МG 12 (3-5.3 мм)	25	17	19	12	8.5
80033	МG 12 (4.5-8 мм)	25	19	17.5	12	8
89115	МG 16 (4-8 мм)	31	22	22	16	15
80034	МG 16 (6-10 мм)	31	22.2	21.6	16	15
89116	МG 20 (6-12 мм)	35	22	27	20	15
80035	МG 20 (9-14 мм)	35	25.6	26.2	20	15
89117	МG 25 (10-16 мм)	38	33	33	25	15
80036	МG 25 (13-18 мм)	38	32.4	32.6	25	15
89118	МG 32 (15-22 мм)	42	41	41	32	15
80037	МG 32 (18-25 мм)	42	41.4	40.4	32	15
80038	МG 40 (24-30 мм)	48	51.2	50	40	20
80039	МG 50 (30-40 мм)	54	62.7	60.5	50	22
80040	МG 63 (40-50 мм)	60	76	73.7	63	24
