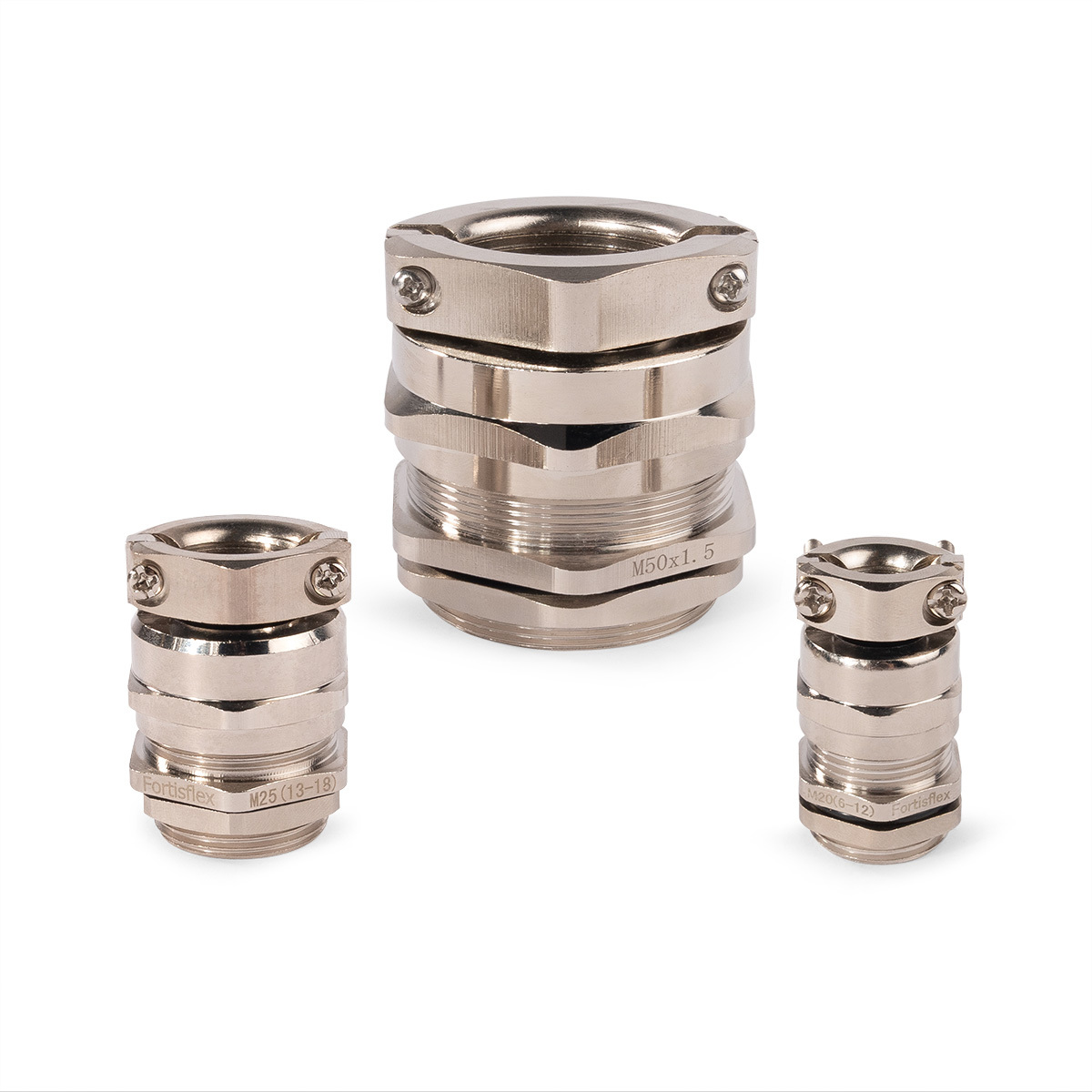

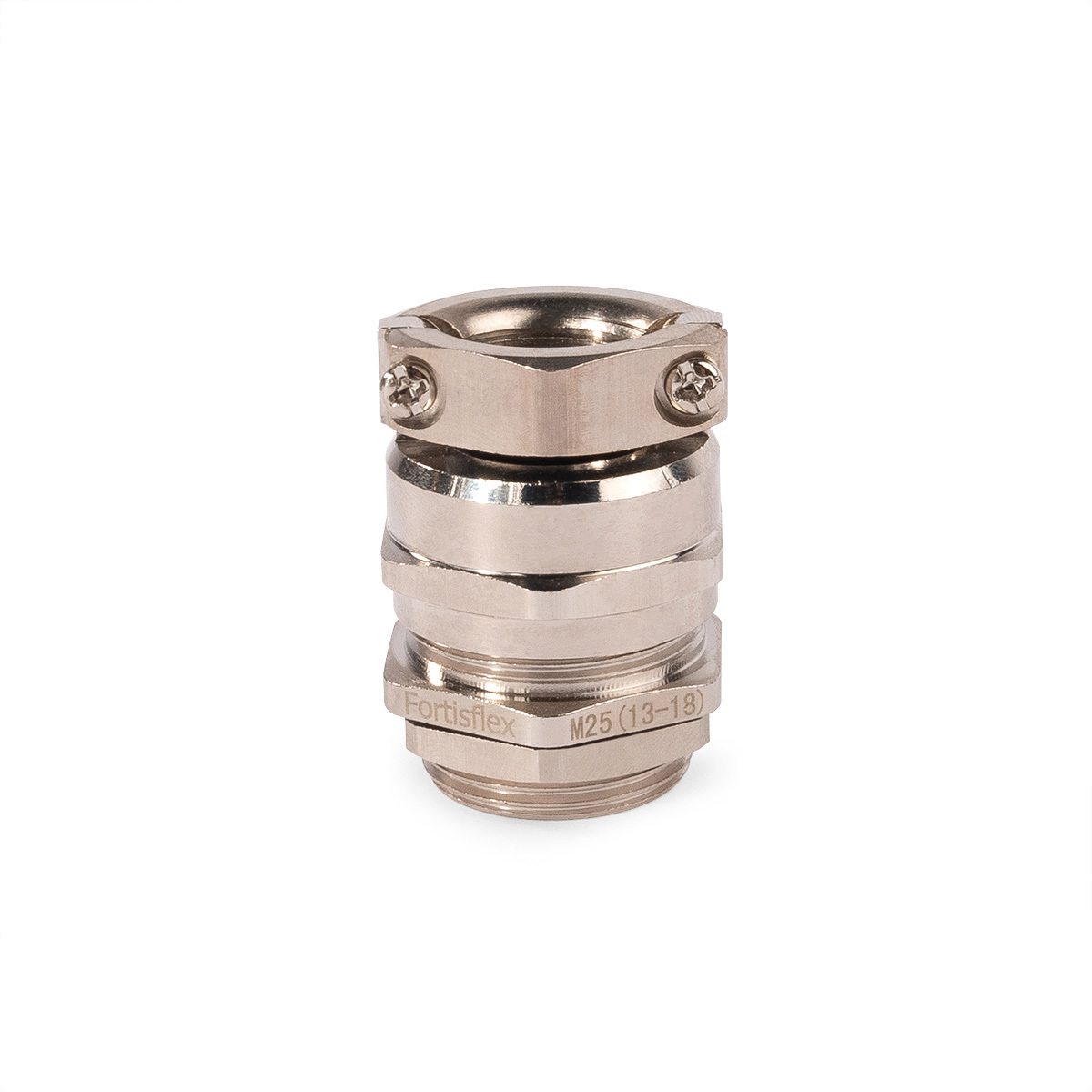

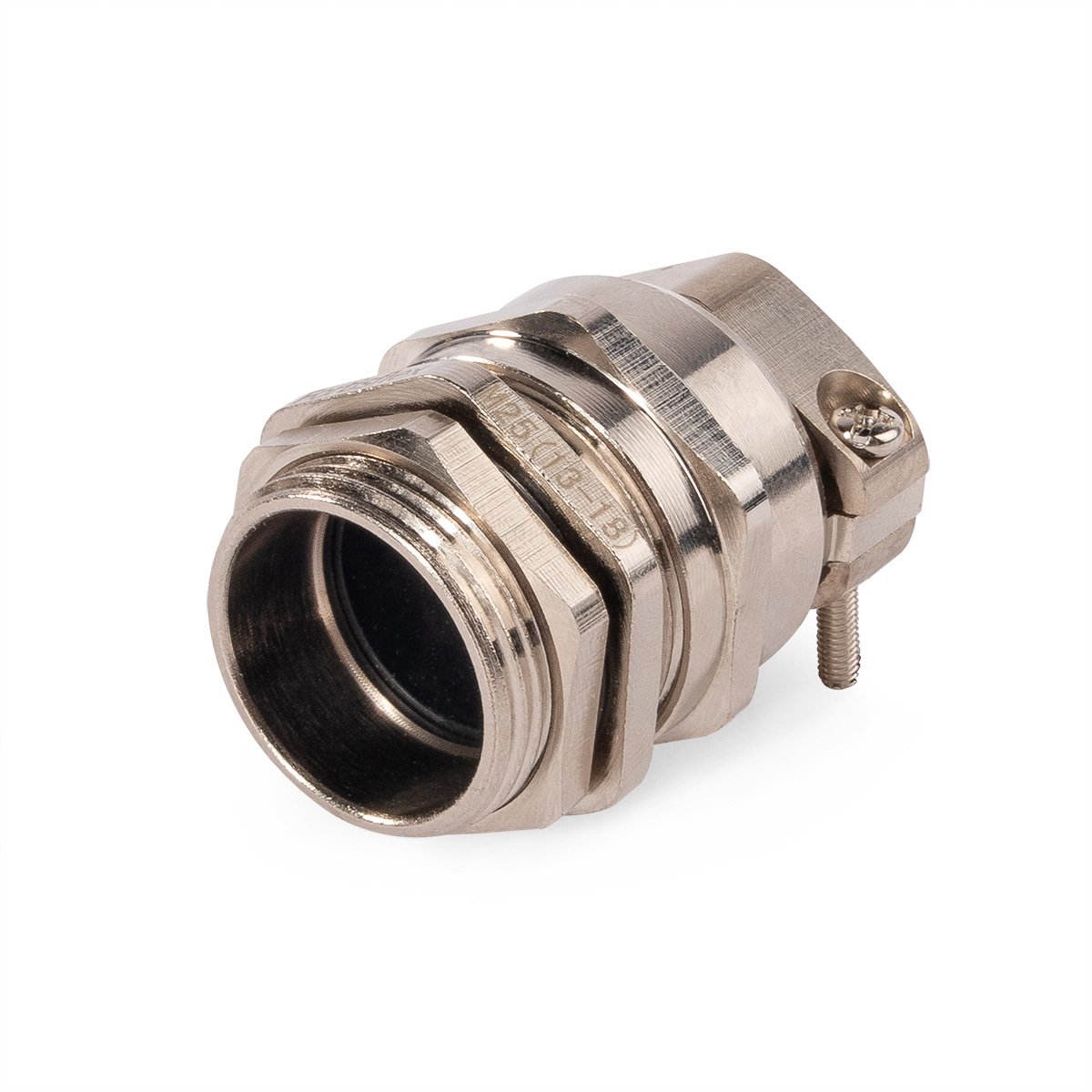

Кабельные вводы латунные c метрической резьбой «M»

3D

тип : MGM-DL

  • Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

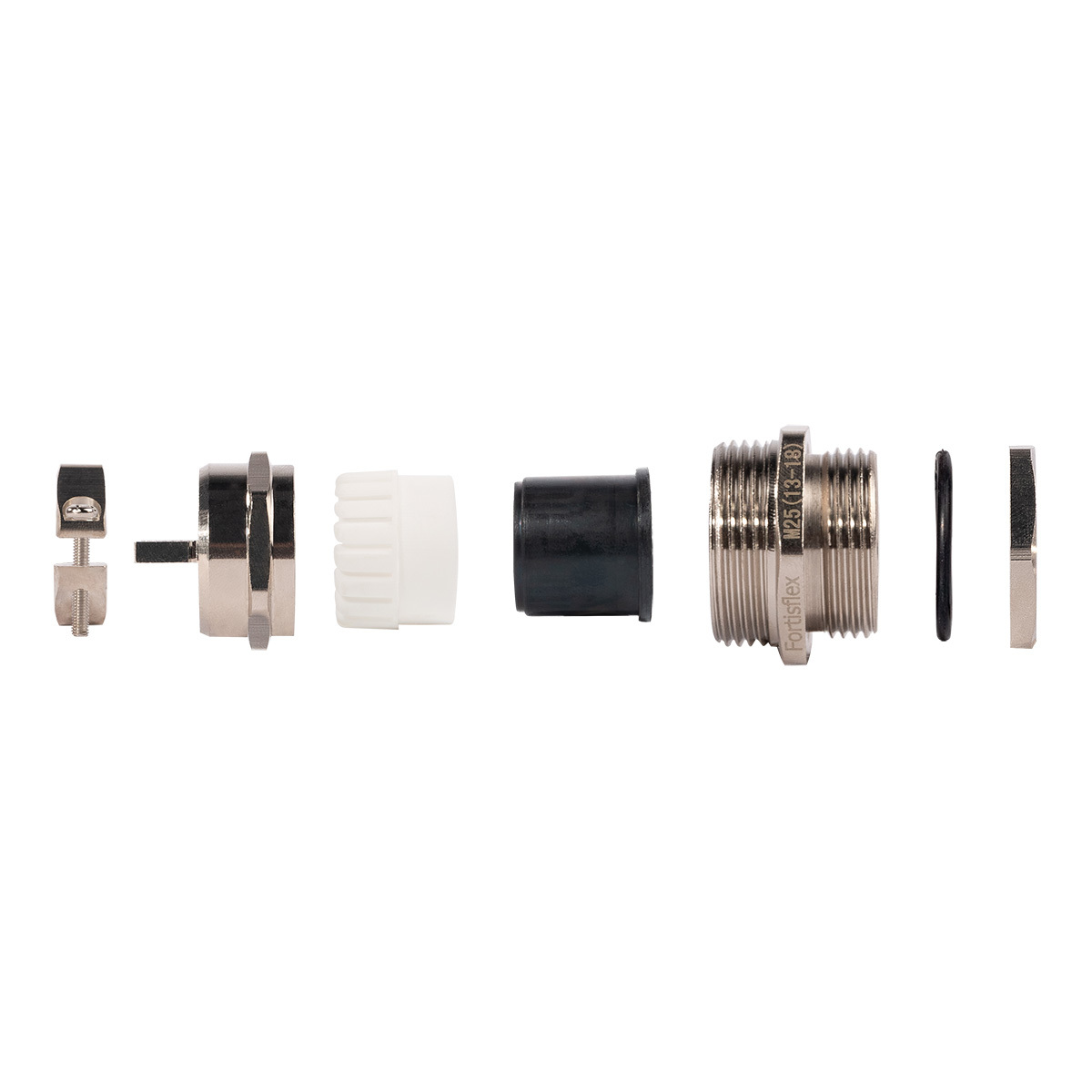

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6 по UL94 V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
  • Степень защиты IP68
  • Тип резьбы: метрическая по EN 60423

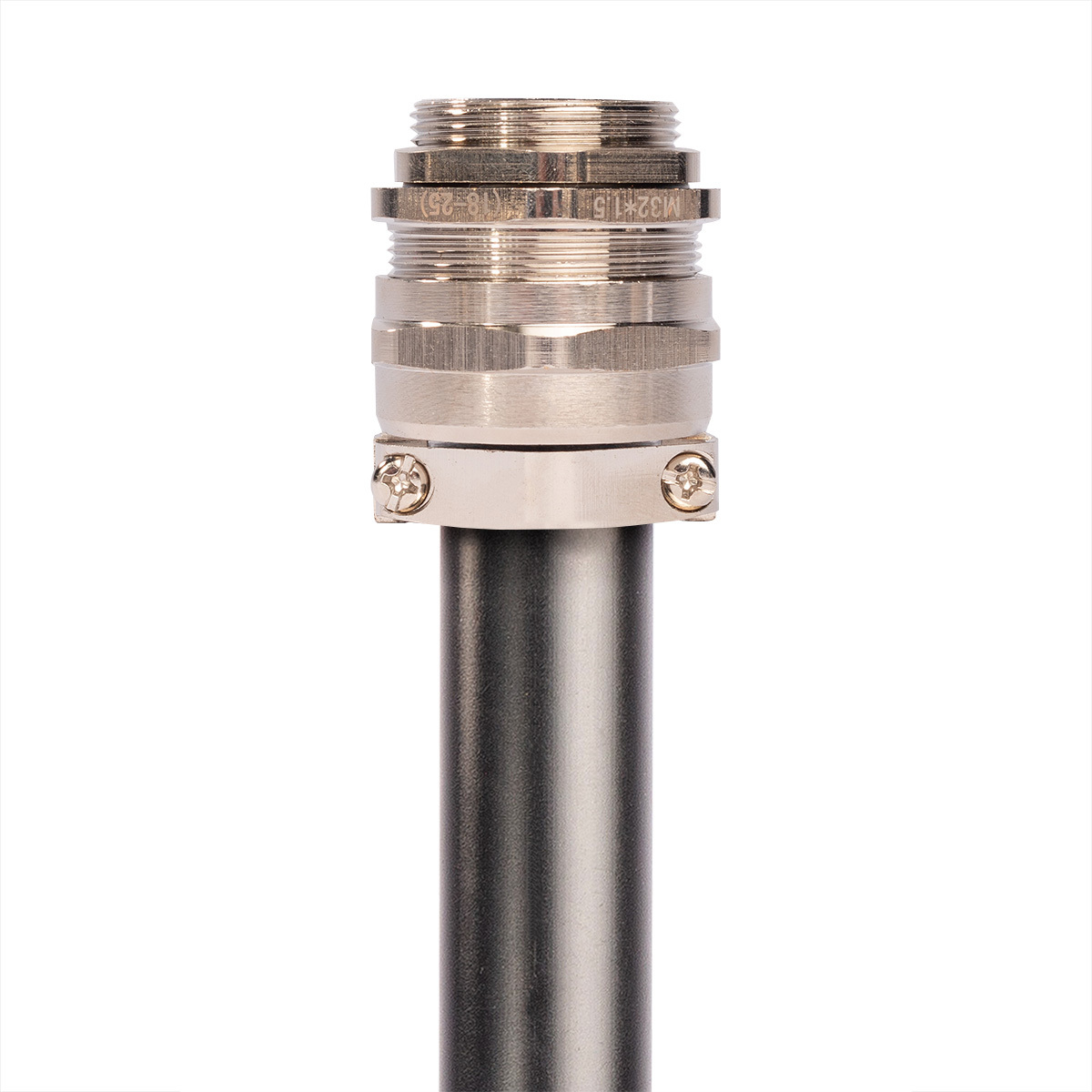

  • Особенности конструкции: в горловине кабельного ввода расположены две полугайки, затягивающиеся с помощью винтов, которые дополнительно фиксируют кабель и обеспечивают надежную защиту от вытягивания
  • Стойкие к синтетическим маслам и всем видам топлива
  • Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Защитная мембрана предотвращает попадание пыли
  • Инструмент для монтажа отверстий:
    • системы гидравлические для пробивки отверстий: ПГПО-60, ПГПО-60А
    • прессы гидравлические для пробивки отверстий: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
    • матрицы МПО для пробивки круглых отверстий, наборы перфоформ: НМПО-PG, НМПО-MG
Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции цветH
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
88631 MGM-DL 12 (3-6.5 мм) (Fortisflex) стальной2514146.5126.510 шт 785.98 10 480
88632 MGM-DL 16 (4-8 мм) (Fortisflex) стальной271818816810 шт 813.74 10 360
88633 MGM-DL 20 (6-12 мм) (Fortisflex) стальной3122221220810 шт 883.88 10 240
88634 MGM-DL 25 (13-18 мм) (Fortisflex) стальной3730271825910 шт 1 103.56 10 120
88635 MGM-DL 32 (18-25 мм) (Fortisflex) стальной4240352532105 шт 1 685.93 5 60
89022 MGM-DL 40 (22-30 мм) (Fortisflex) стальной4150503040113 шт 3 930.22 3 36
89023 MGM-DL 50 (32-38 мм) (Fortisflex) стальной4257553850131 шт 4 612.15 1 24
89024 MGM-DL 63 (37-44 мм) (Fortisflex) стальной4464684463141 шт 6 346.57 1 18
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммВнутренний диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
88631MGM-DL 12 (3-6.5 мм)вводлатуньнеопренметрическаяM12x1.53-6.5126.56.5IP 68-40...100
88632MGM-DL 16 (4-8 мм)вводлатуньнеопренметрическаяM16x1.54-81688IP 68-40...100
88633MGM-DL 20 (6-12 мм)вводлатуньнеопренметрическаяM20x1.56-1220128IP 68-40...100
88634MGM-DL 25 (13-18 мм)вводлатуньнеопренметрическаяM25x1.513-1825189IP 68-40...100
88635MGM-DL 32 (18-25 мм)вводлатуньнеопренметрическаяM32x1.518-25322510IP 68-40...100
89022MGM-DL 40 (22-30 мм)вводлатуньнеопренметрическаяM40x1.522-30403011IP 68-40...100
89023MGM-DL 50 (32-38 мм)вводлатуньнеопренметрическаяM50x1.532-38503813IP 68-40...100
89024MGM-DL 63 (37-44 мм)вводлатуньнеопренметрическаяM63x1.537-44634414IP 68-40...100
код товара товарные позиции HSS₁DAGGL
88631MGM-DL 12 (3-6.5 мм)2514146.5126.5
88632MGM-DL 16 (4-8 мм)2718188168
88633MGM-DL 20 (6-12 мм)31222212208
88634MGM-DL 25 (13-18 мм)37302718259
88635MGM-DL 32 (18-25 мм)424035253210
89022MGM-DL 40 (22-30 мм)415050304011
89023MGM-DL 50 (32-38 мм)425755385013
89024MGM-DL 63 (37-44 мм)446468446314
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А
НМПО-MG
