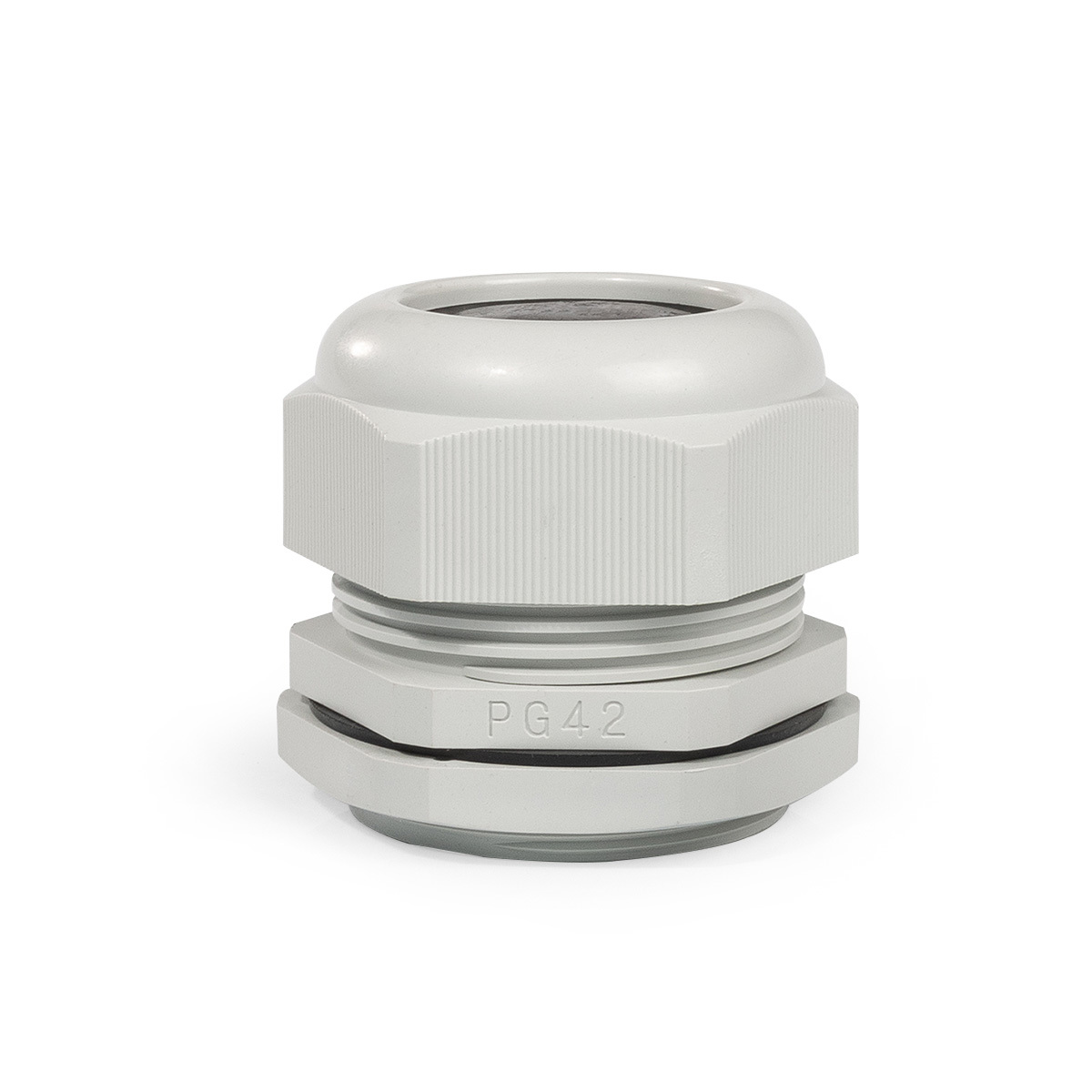

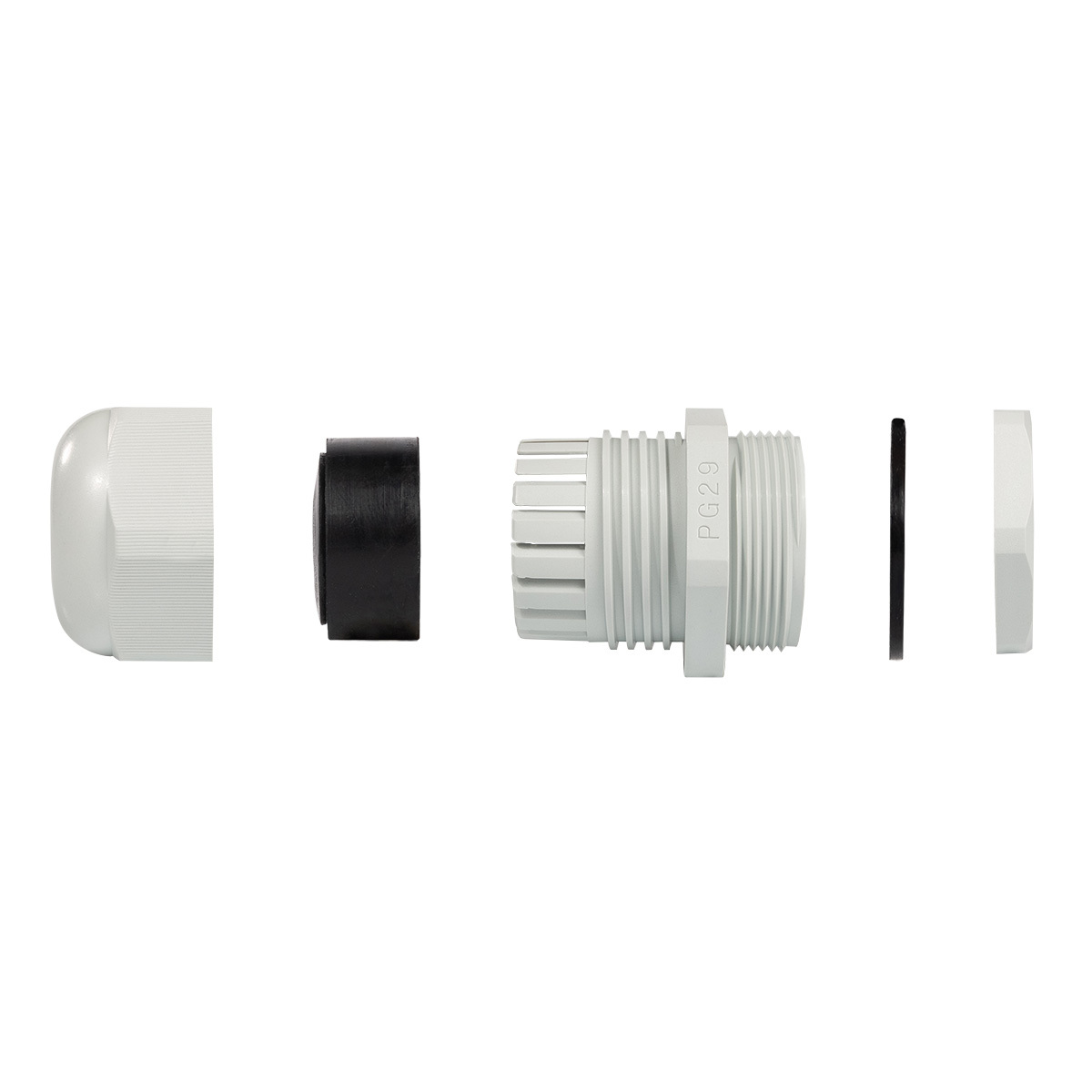

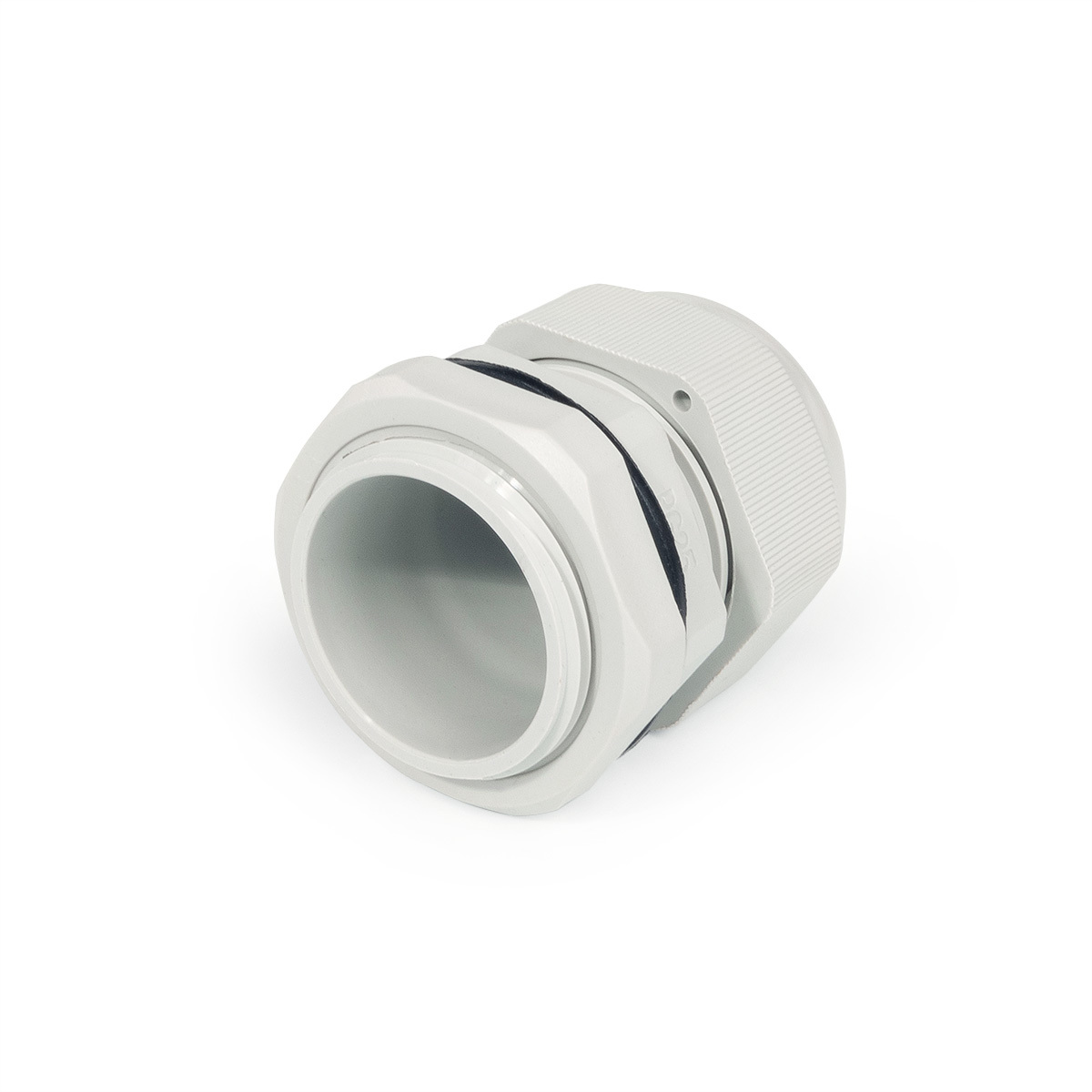

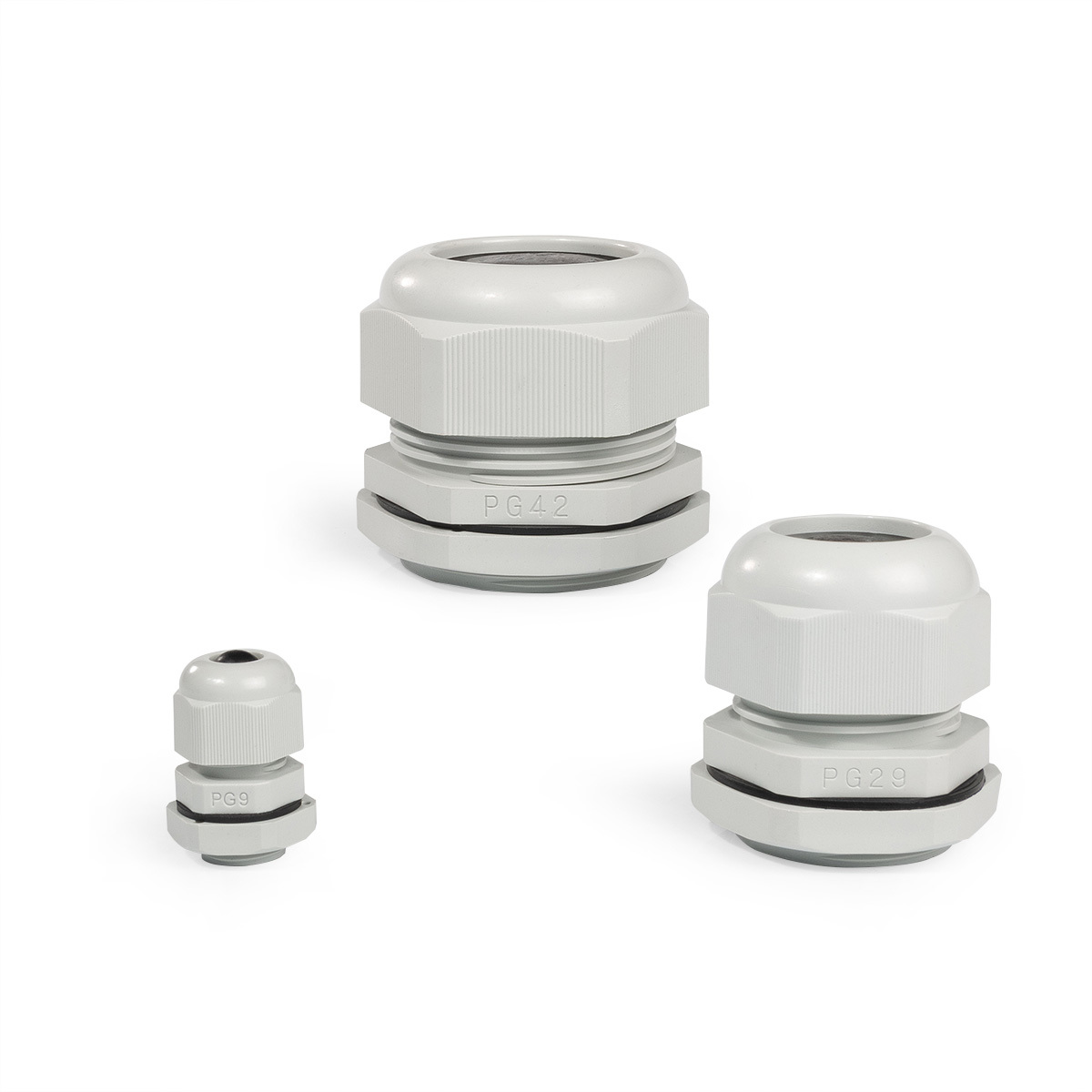

Фортисфлекс Кабельные вводы пластиковые с резьбой «PG»

тип : PG

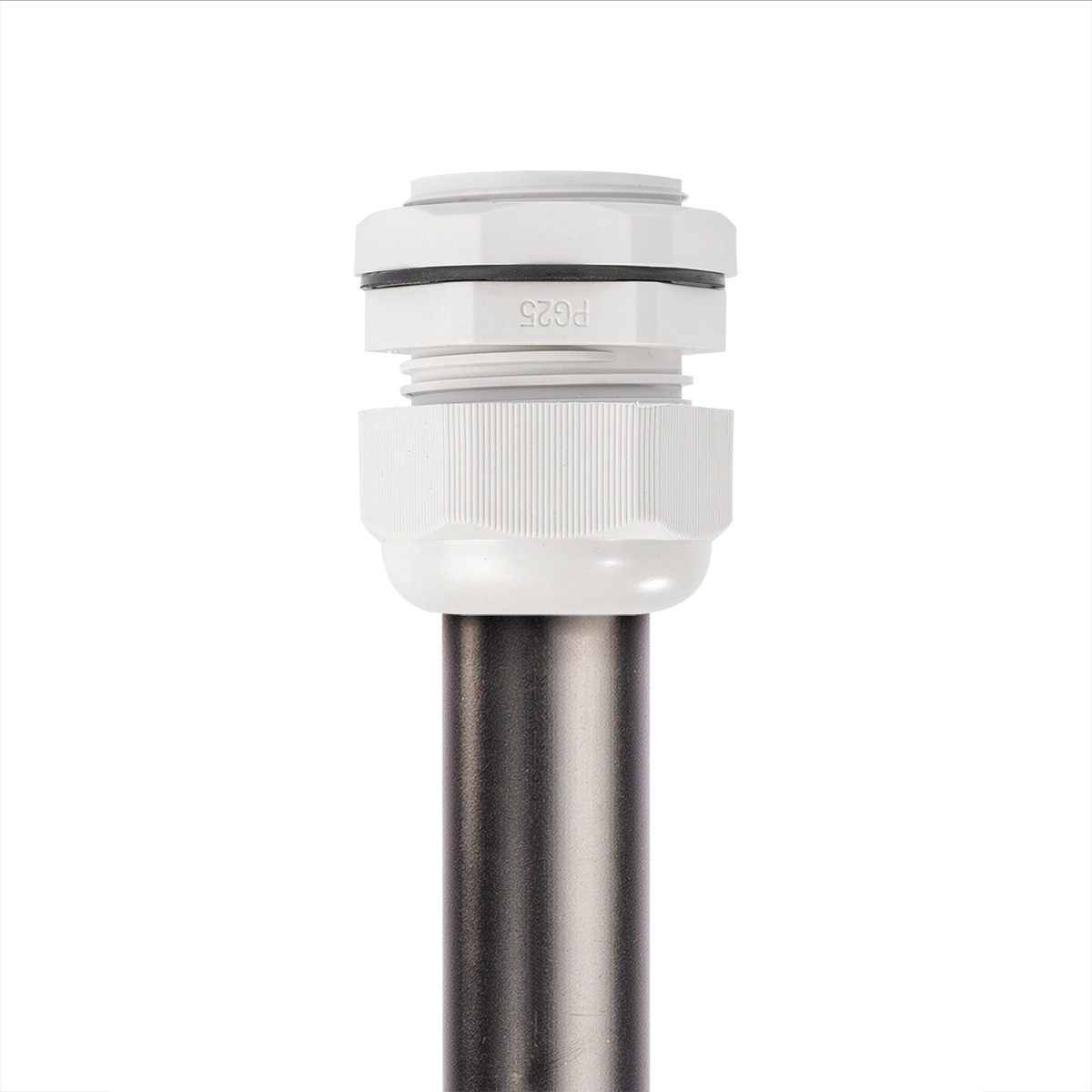

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов по UL94V2
Материал уплотнителя: неопрен
Цвет: светло-серый
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Тип резьбы: PG- электроарматурная по DIN 40430
Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60, ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А, ПГРОу-60А, ПГРОп-60А

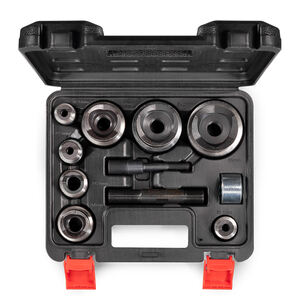

- набор матриц НМПО-PG для монтажа кабельных вводов серии PG

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

5 лет

Документация

Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на нейлоновые кабельные вводы PG, PG-R

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
6442	PG 7 (3-6.5 мм) (Fortisflex)	светло-серый	21	18	17	6	12.5	8	100	шт	11.84	100	5000
51297	PG 9 (4-8 мм) (Fortisflex)	светло-серый	24.5	22	19	8	15.5	8	100	шт	13.84	100	3600
6448	PG 11 (5-10 мм) (Fortisflex)	светло-серый	26.5	24	22	10	18.6	9	100	шт	18.59	100	2500
6403	PG 13.5 (6-12 мм) (Fortisflex)	светло-серый	26	27	24	12	20.4	10	100	шт	21.64	100	2000
6443	PG 16 (10-14 мм) (Fortisflex)	светло-серый	29	30	27	14	22.5	10	100	шт	28.12	100	1600
88164	PG 19 (12-16 мм) (Fortisflex)	светло-серый	30	30	27	16	24	10	50	шт	30.46	50	1500
6444	PG 21 (13-18 мм) (Fortisflex)	светло-серый	33.5	36	33	18	28.3	10	50	шт	41.89	50	1000
88165	PG 25 (16-20 мм) (Fortisflex)	светло-серый	34	37	36	20	30	11	50	шт	50.78	50	800
51299	PG 29 (18-25 мм) (Fortisflex)	светло-серый	40	46	42	25	37.0	12	50	шт	68.75	50	500
6445	PG 36 (22-32 мм) (Fortisflex)	светло-серый	45	58	52	32	47.0	14	25	шт	117.67	25	250
6446	PG 42 (32-38 мм) (Fortisflex)	светло-серый	47	64	60	38	54.0	14	20	шт	151.03	20	200
6452	PG 48 (37-44 мм) (Fortisflex)	светло-серый	49	70	64	44	59.3	14	20	шт	187.88	20	200
88166	PG 63 (42-50 мм) (Fortisflex)	светло-серый	58	82	77	50	71	28	5	шт	336.95	5	100

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
6442	PG 7 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	PG	PG7	3,5-6	12.5	6	8	IP 68	-40...+100
51297	PG 9 (4-8 мм)	ввод	нейлон 6.6	неопрен	PG	PG9	4-8	15.5	8	8	IP 68	-40...+100
6448	PG 11 (5-10 мм)	ввод	нейлон 6.6	неопрен	PG	PG11	5-10	18.6	10	9	IP 68	-40...+100
6403	PG 13.5 (6-12 мм)	ввод	нейлон 6.6	неопрен	PG	PG13,5	6-12	20.4	12	10	IP 68	-40...+100
6443	PG 16 (10-14 мм)	ввод	нейлон 6.6	неопрен	PG	PG16	10-14	22.5	14	10	IP 68	-40...+100
88164	PG 19 (12-16 мм)	ввод	нейлон 6.6	неопрен	PG	PG19	12-16	24	16	10	IP 68	-40...100
6444	PG 21 (13-18 мм)	ввод	нейлон 6.6	неопрен	PG	PG21	13-18	28.3	18	10	IP 68	-40...+100
88165	PG 25 (16-20 мм)	ввод	нейлон 6.6	неопрен	PG	PG25	16-20	30	20	11	IP 68	-40...100
51299	PG 29 (18-25 мм)	ввод	нейлон 6.6	неопрен	PG	PG29	18-25	37	25	12	IP 68	-40...+100
6445	PG 36 (22-32 мм)	ввод	нейлон 6.6	неопрен	PG	PG36	22-32	47	32	14	IP 68	-40...+100
6446	PG 42 (32-38 мм)	ввод	нейлон 6.6	неопрен	PG	PG42	32-38	54	38	14	IP 68	-40...+100
6452	PG 48 (37-44 мм)	ввод	нейлон 6.6	неопрен	PG	PG48	37-44	59.3	44	14	IP 68	-40...+100
88166	PG 63 (42-50 мм)	ввод	нейлон 6.6	неопрен	PG	PG63	42-50	71	50	28	IP 68	-40...100

код товара	товарные позиции	H	S	S₁	D	AG	GL
6442	PG 7 (3-6.5 мм)	21	18	17	6	12.5	8
51297	PG 9 (4-8 мм)	24.5	22	19	8	15.5	8
6448	PG 11 (5-10 мм)	26.5	24	22	10	18.6	9
6403	PG 13.5 (6-12 мм)	26	27	24	12	20.4	10
6443	PG 16 (10-14 мм)	29	30	27	14	22.5	10
88164	PG 19 (12-16 мм)	30	30	27	16	24	10
6444	PG 21 (13-18 мм)	33.5	36	33	18	28.3	10
88165	PG 25 (16-20 мм)	34	37	36	20	30	11
51299	PG 29 (18-25 мм)	40	46	42	25	37.0	12
6445	PG 36 (22-32 мм)	45	58	52	32	47.0	14
6446	PG 42 (32-38 мм)	47	64	60	38	54.0	14
6452	PG 48 (37-44 мм)	49	70	64	44	59.3	14
88166	PG 63 (42-50 мм)	58	82	77	50	71	28
