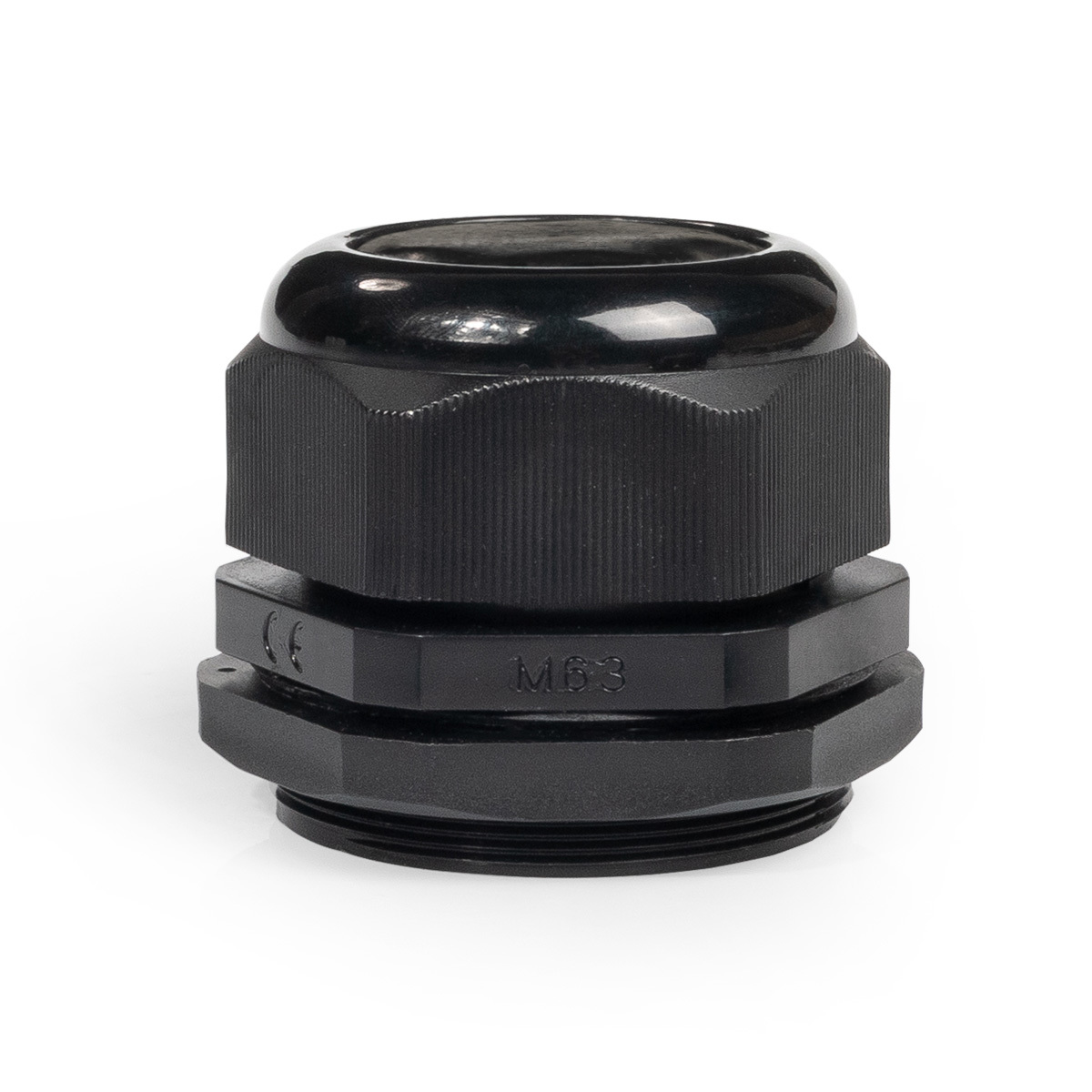

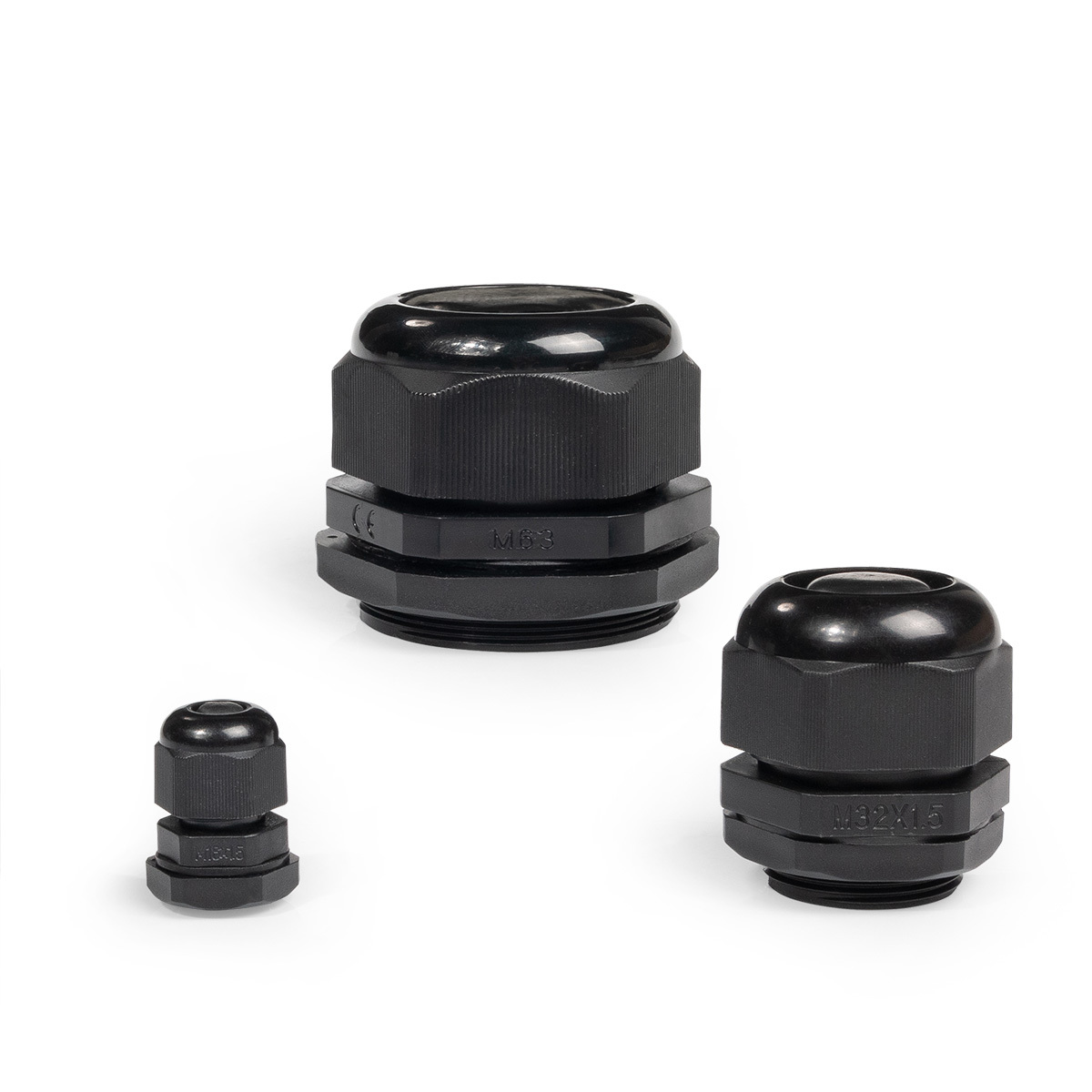

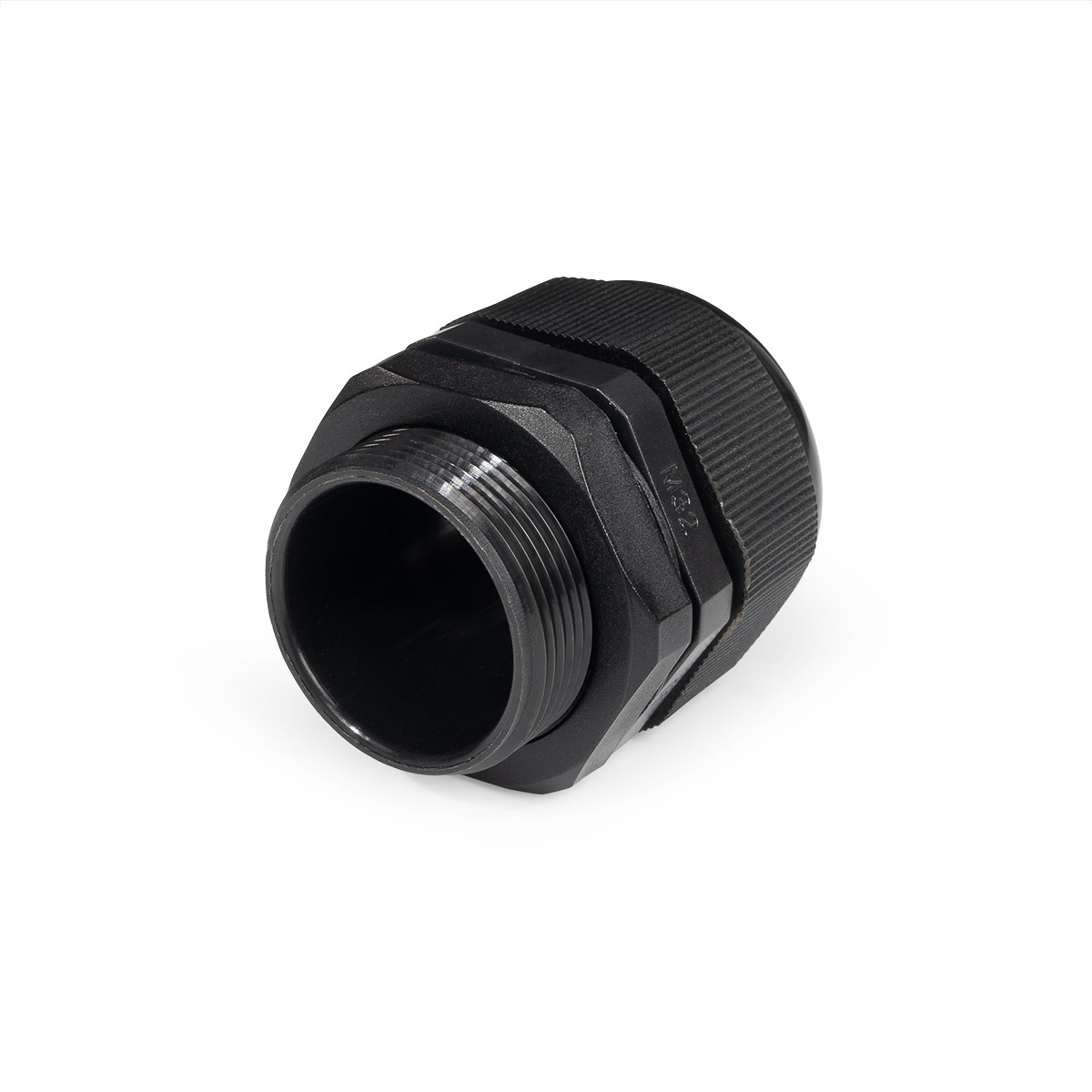

Фортисфлекс Кабельные вводы пластиковые c метрической резьбой «M»

тип : M

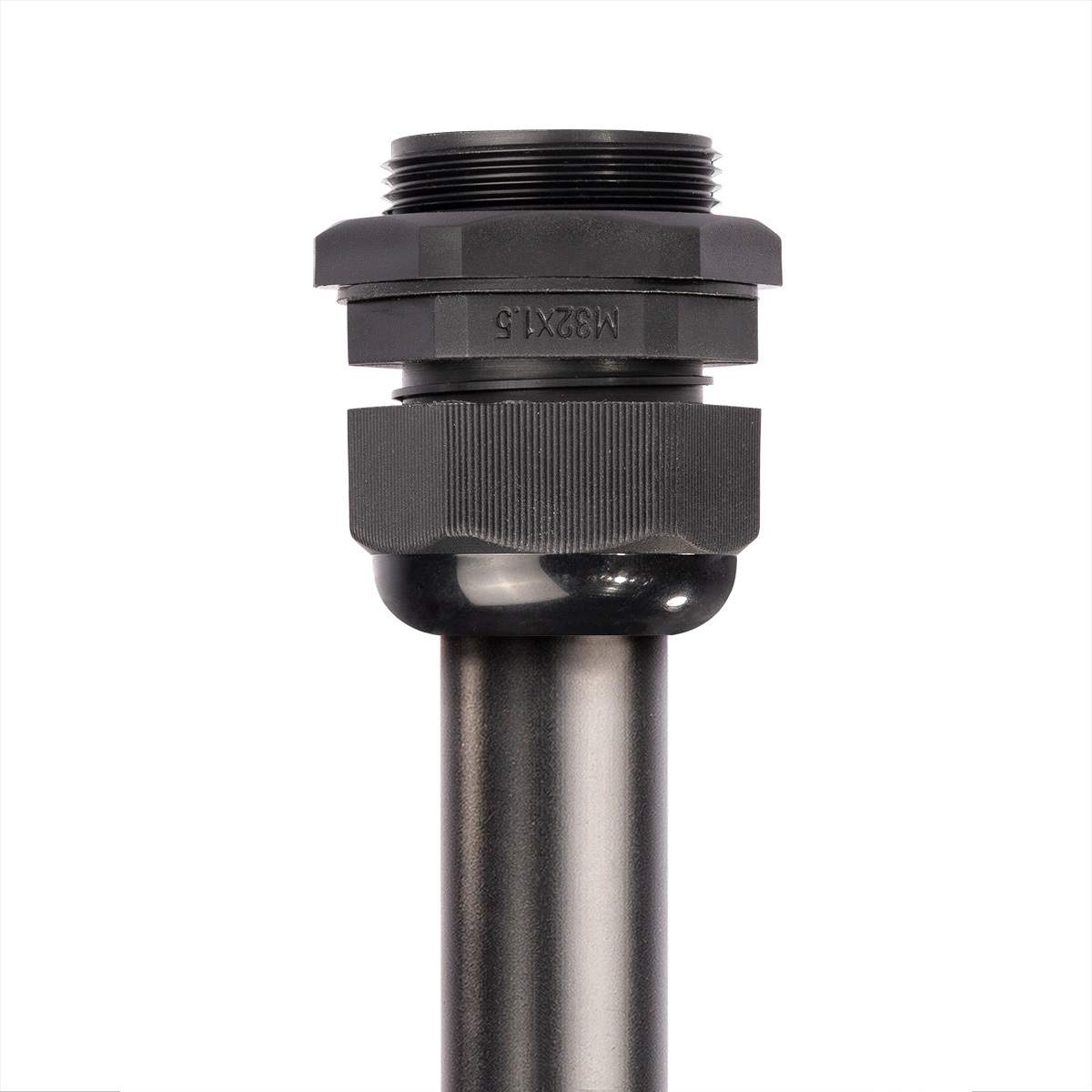

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С, кратковременно 120°С
Тип резьбы: М-метрическая по EN 60423

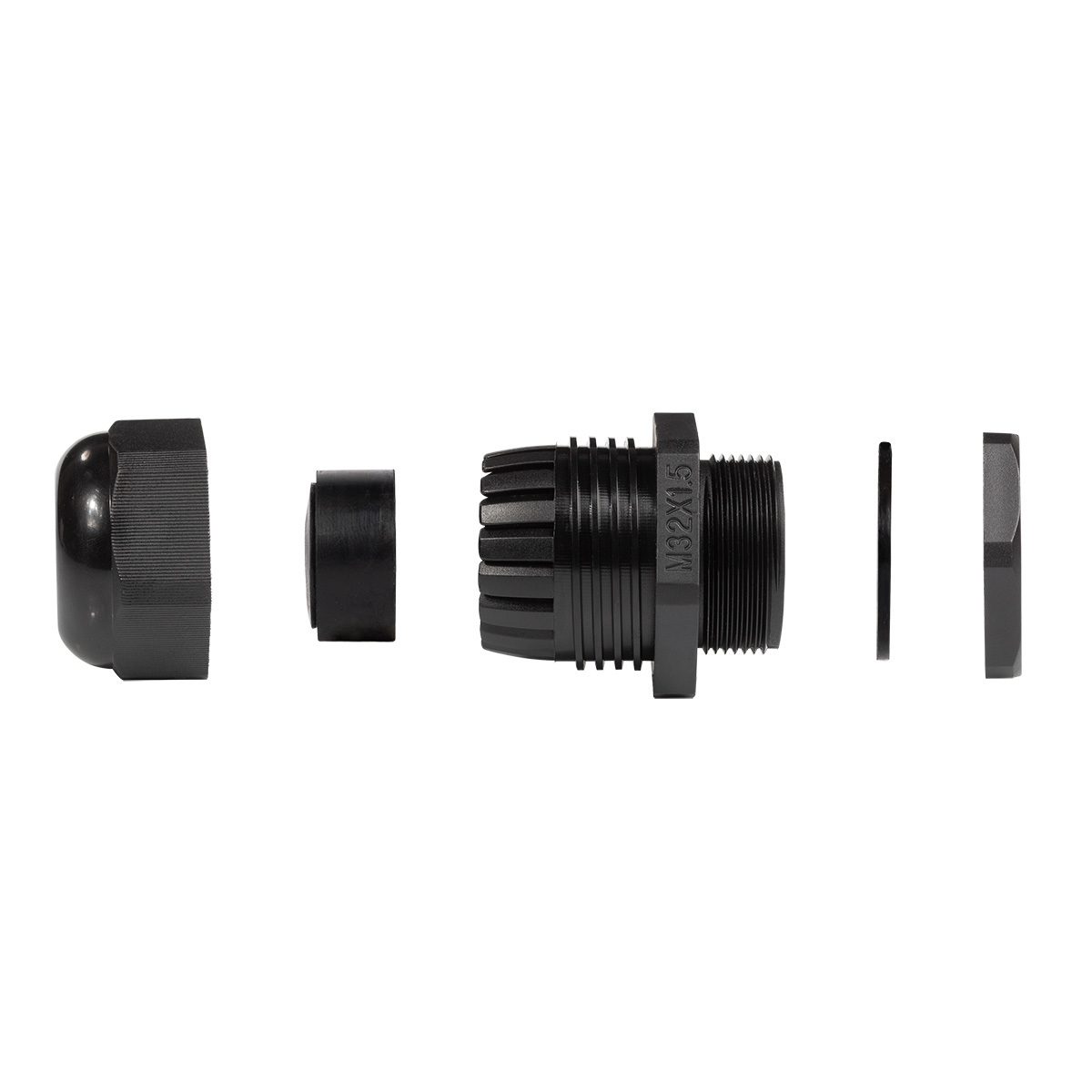

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Обладают устойчивостью к ультрафиолетовому излучению и рекомендованы для наружной (уличной) установки
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- набор матриц НМПО-MG для монтажа кабельных вводов серии MG

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

5 лет

Документация

Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на нейлоновые кабельные вводы MG, M, M-L

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
88158	М10 (2-5.5 мм) (Fortisflex)	черный	19.5	15	15	5.5	10.0	8.0	100	шт	14.77	100	5000
80043	M12 (3-6.5 мм) (Fortisflex)	черный	21	18	17	6.5	12	8	100	шт	11.84	100	5000
88159	М12 (4-8 мм) (Fortisflex)	черный	24.5	18	19	8	12.0	8.0	100	шт	14.47	100	3000
80044	M16 (4-8 мм) (Fortisflex)	черный	24	22	19	8	16	8	100	шт	13.84	100	3600
88160	М16 (5-10 мм) (Fortisflex)	черный	25	22	22	10	16.0	9.0	100	шт	19.18	100	2500
80045	M20 (6-12 мм) (Fortisflex)	черный	26	27	24	12	20	10	100	шт	21.64	100	2000
88161	М20 (10-14 мм) (Fortisflex)	черный	29.0	27	27	14	20.0	10.0	100	шт	28.70	100	1500
88162	М25 (12-16 мм) (Fortisflex)	черный	33.0	33	27	16	25.0	10.0	100	шт	43.91	100	1000
80046	M25 (13-18 мм) (Fortisflex)	черный	33	33	33	18	25	10	100	шт	41.86	100	1000
80047	M32 (16-20 мм) (Fortisflex)	черный	34	40	35	21	32	11	50	шт	55.09	50	750
88163	М32 (18-25 мм) (Fortisflex)	черный	38.0	40	42	25	32.0	13.0	50	шт	67.72	50	500
80048	M40 (22-32 мм) (Fortisflex)	черный	45	50	52	32	40	14	25	шт	116.88	25	250
80049	M50 (32-38 мм) (Fortisflex)	черный	48	62	60	38	50	14	20	шт	151.03	20	200
80050	M63 (37-44 мм) (Fortisflex)	черный	49	75	68	44	63	15	20	шт	186.88	20	200

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88158	М10 (2-5.5 мм)	ввод	нейлон 6.6	неопрен	метрическая	M10x1	2-5.5	10	5.5	8	IP 68	-40...100
80043	M12 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	3-6,5	12	6.5	8	IP 68	-40...+100
88159	М12 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	4-8	12	8	8	IP 68	-40...100
80044	M16 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	4-8	16	8	8	IP 68	-40...+100
88160	М16 (5-10 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16x1.5	5-10	16	10	9	IP 68	-40...100
80045	M20 (6-12 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	6-12	20	12	10	IP 68	-40...+100
88161	М20 (10-14 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20x1.5	10-14	20	14	10	IP 68	-40...100
88162	М25 (12-16 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25x1.5	12-16	25	16	10	IP 68	-40...100
80046	M25 (13-18 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	12-18	25	18	10	IP 68	-40...+100
80047	M32 (16-20 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	16-21	32	21	11	IP 68	-40...+100
88163	М32 (18-25 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32x1.5	18-25	32	25	13	IP 68	-40...100
80048	M40 (22-32 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	22-32	40	32	14	IP 68	-40...+100
80049	M50 (32-38 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	32-38	50	38	14	IP 68	-40...+100
80050	M63 (37-44 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	37-44	63	44	15	IP 68	-40...+100

код товара	товарные позиции	H	S	S₁	D	AG	GL
88158	М10 (2-5.5 мм)	19.5	15	15	5.5	10.0	8.0
80043	M12 (3-6.5 мм)	21	18	17	6.5	12	8
88159	М12 (4-8 мм)	24.5	18	19	8	12.0	8.0
80044	M16 (4-8 мм)	24	22	19	8	16	8
88160	М16 (5-10 мм)	25	22	22	10	16.0	9.0
80045	M20 (6-12 мм)	26	27	24	12	20	10
88161	М20 (10-14 мм)	29.0	27	27	14	20.0	10.0
88162	М25 (12-16 мм)	33.0	33	27	16	25.0	10.0
80046	M25 (13-18 мм)	33	33	33	18	25	10
80047	M32 (16-20 мм)	34	40	35	21	32	11
88163	М32 (18-25 мм)	38.0	40	42	25	32.0	13.0
80048	M40 (22-32 мм)	45	50	52	32	40	14
80049	M50 (32-38 мм)	48	62	60	38	50	14
80050	M63 (37-44 мм)	49	75	68	44	63	15
