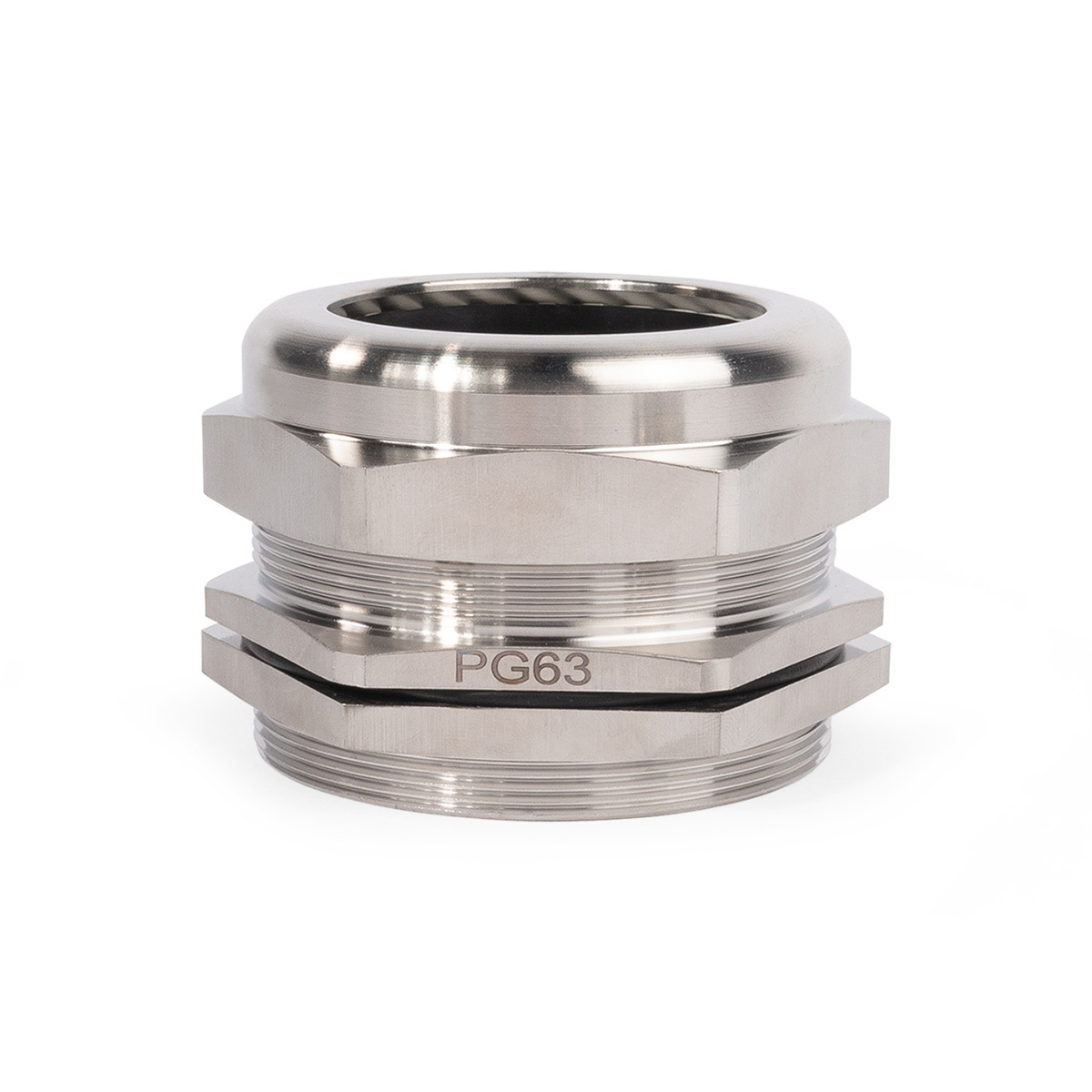

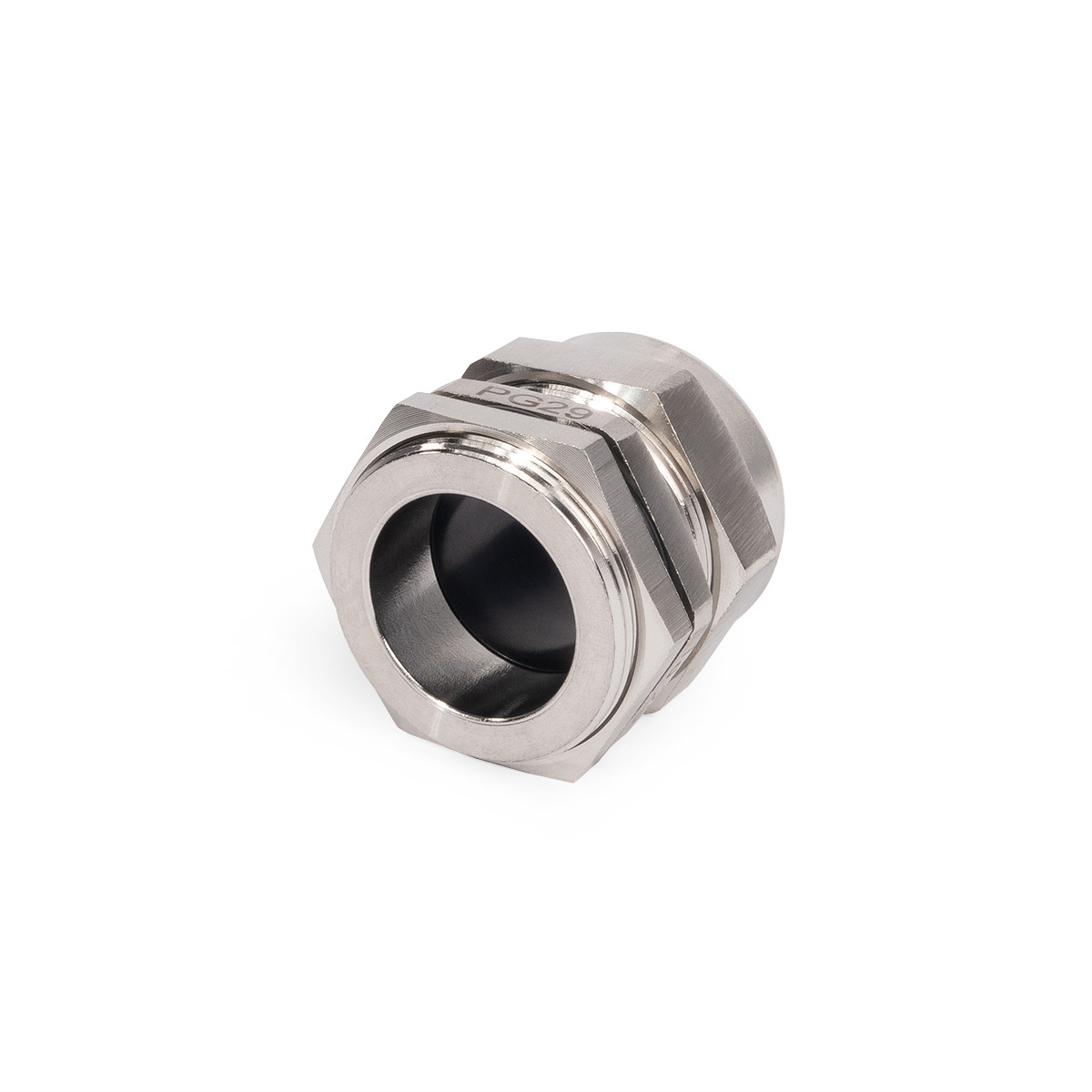

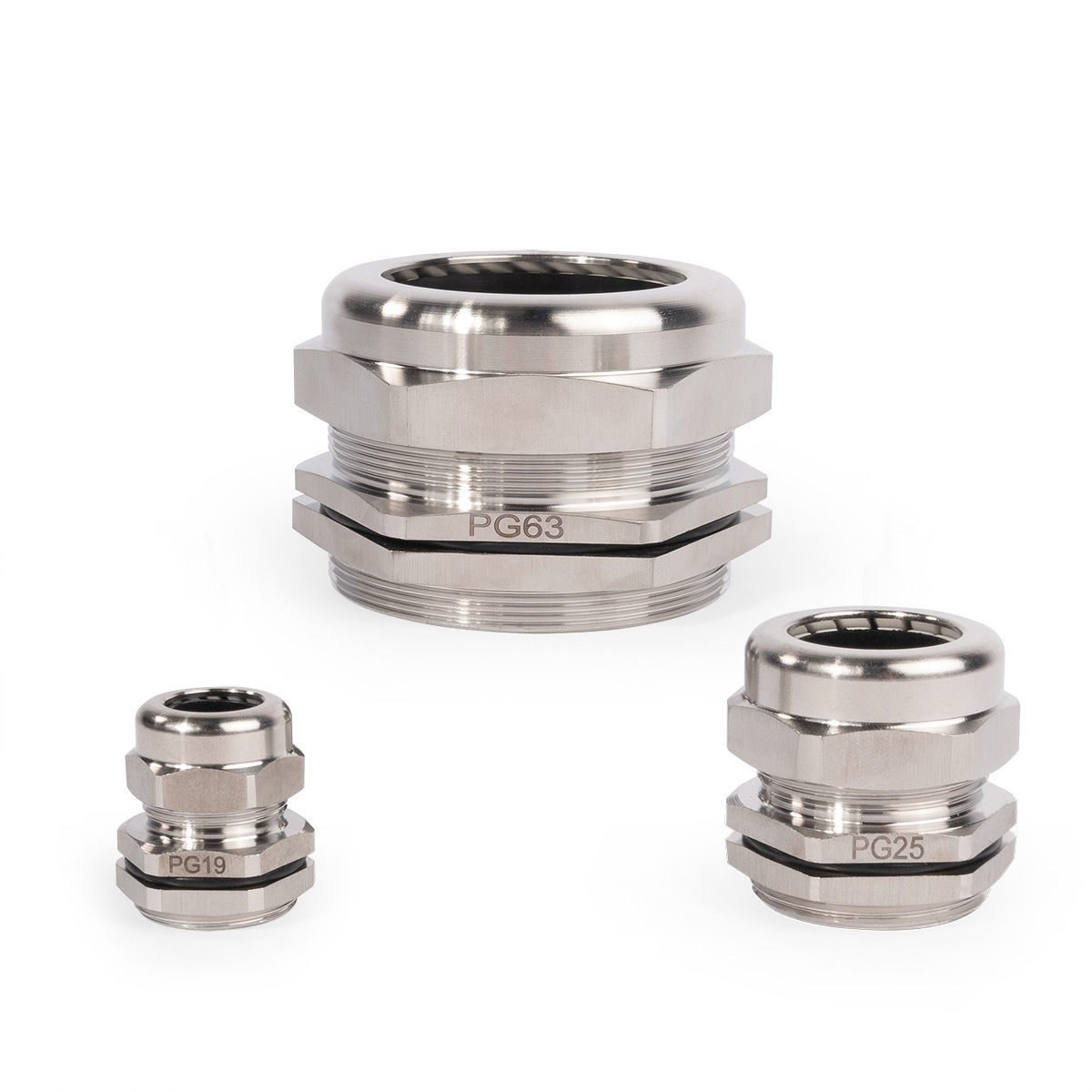

Фортисфлекс Кабельные вводы из нержавеющей стали резьбой «PG»

тип : PGM (INOX)

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

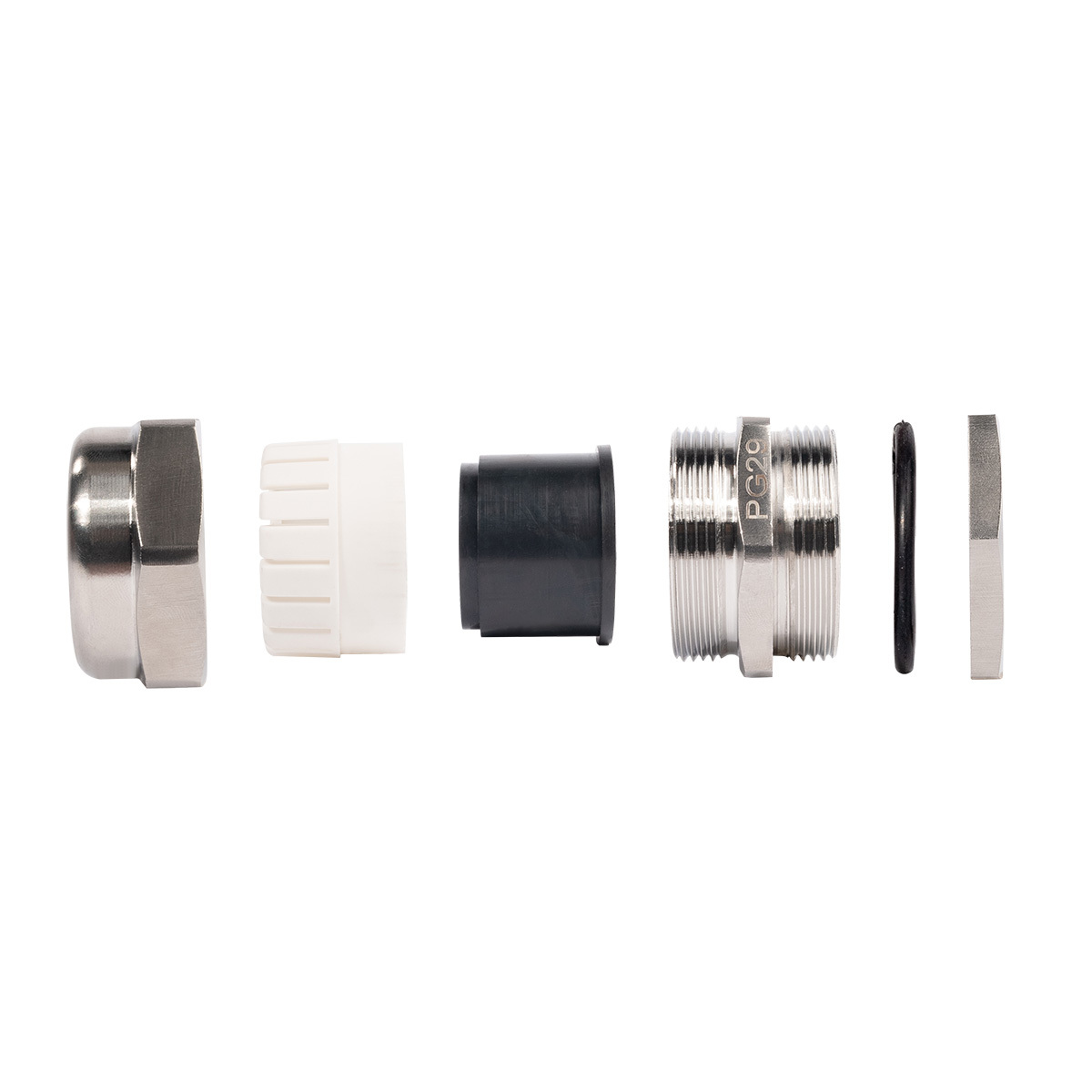

Материал:
- гайка, корпус, накидная гайка: нержавеющая сталь AISI 304
- прижимная вставка: нейлон 6.6 по UL94V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Степень защиты IP68
Тип резьбы: PG- электроарматурная по DIN 40430
Стойкие к синтетическим маслам и всем видам топлива

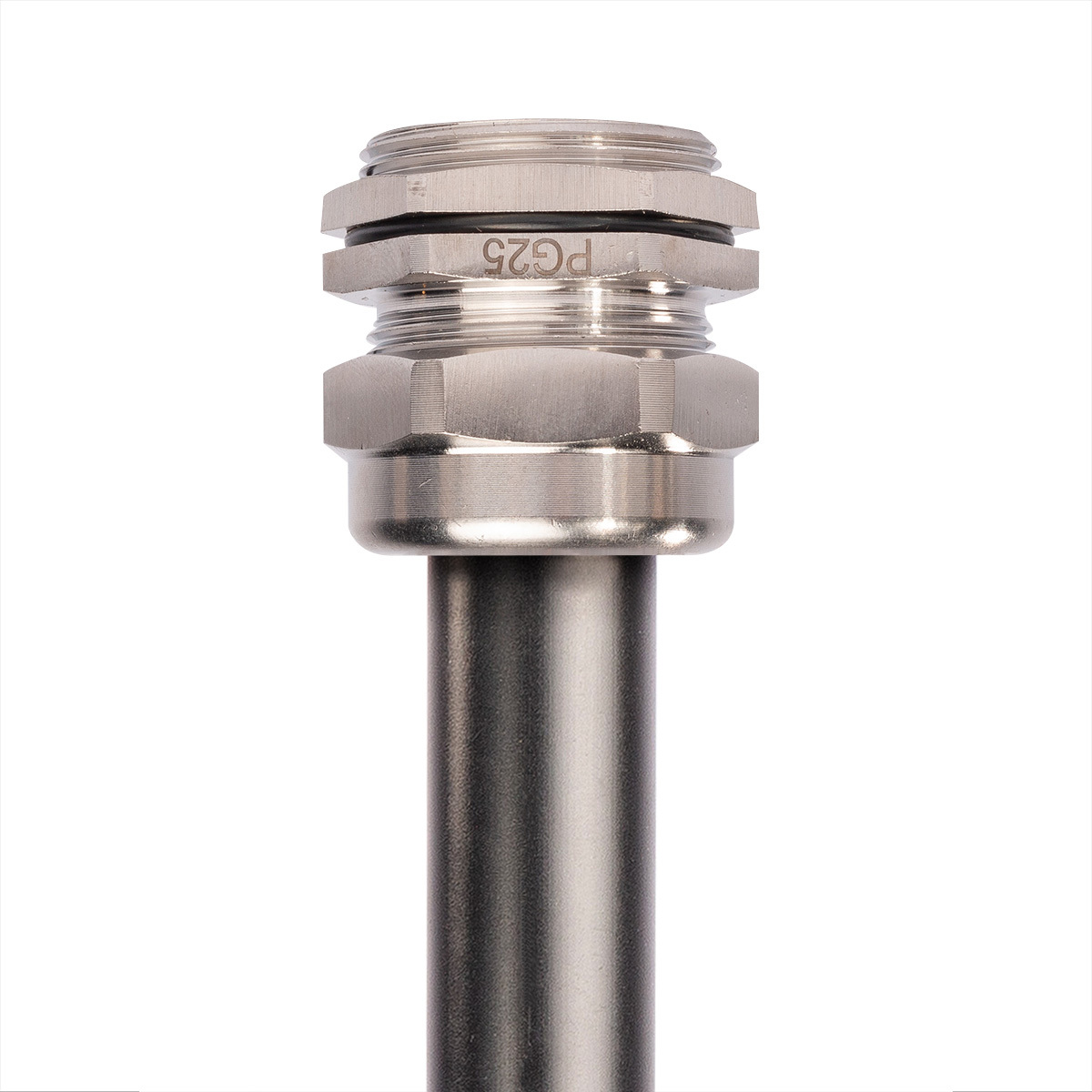

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Защитная мембрана предотвращает попадание пыли
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий:
  - ПГПО-60;
  - ПГПО-60А;
  - ПГПО-115
- прессы гидравлические для пробивки отверстий:
  - ПГРО-60А;
  - ПГРОу-60А;
  - ПГРОп-60А;
  - ПГАПО-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ:
  - НМПО-PG;
  - НМПО-MG

Эксплуатационные сроки

Гарантийный срок хранения

5 лет

Гарантийный срок эксплуатации

5 лет

Срок службы

15 лет

Документация

Отказное письмо на продукцию Фортисфлекс Правила монтажа кабельных вводов Паспорт на кабельные вводы из нержавеющей стали PGM (INOX)

Дополнительная информация

Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы

код товара	товарные позиции	цвет	H (мм)	S (мм)	S₁ (мм)	D (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
83621	PGМ 7 (3-6.5 мм) (INOX) (Fortisflex)	стальной	19	14	15	6.5	12.5	7	10	шт	319.69	10	800
83622	PGМ 9 (4-8 мм) (INOX) (Fortisflex)	стальной	20	17	18	8	15.2	8	10	шт	488.85	10	500
83623	PGМ 11 (5-10 мм) (INOX) (Fortisflex)	стальной	21	20	21	10	18.6	8	10	шт	568.58	10	500
83624	PGМ 13.5 (8-12 мм) (INOX) (Fortisflex)	стальной	22	22	23	12	20.4	8	10	шт	613.07	10	200
83625	PGМ 16 (10-14 мм) (INOX) (Fortisflex)	стальной	23	24	25	14	22.5	8	10	шт	722.00	10	200
88026	PGM 19 (10-14 мм) (INOX) (Fortisflex)	стальной	27	24	27	14	25	9	10	шт	833.38	10	200
83626	PGМ 21 (13-18 мм) (INOX) (Fortisflex)	стальной	27	30	30	18	28.3	9	10	шт	1 176.08	10	160
88028	PGM 25 (15-22 мм) (INOX) (Fortisflex)	стальной	30	35	35	22	32	10	4	шт	1 478.51	4	148
83627	PGМ 29 (18-25 мм) (INOX) (Fortisflex)	стальной	31	40	40	25	37	11	4	шт	1 757.08	4	148
83628	PGМ 36 (25-33 мм) (INOX) (Fortisflex)	стальной	37	50	50	33	47	12	4	шт	2 877.42	4	72
83629	PGМ 42 (32-38 мм) (INOX) (Fortisflex)	стальной	38	60	60	38	54	13	4	шт	4 045.89	4	40
88032	PGM 48 (36-44 мм) (INOX) (Fortisflex)	стальной	38	65	65	44	59.3	14	4	шт	5 416.90	4	44
88033	PGM 63 (42-52 мм) (INOX) (Fortisflex)	стальной	42	76	80	52	72	16	2	шт	7 344.49	2	36

код товара	товарные позиции	Тип продукта	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
83621	PGМ 7 (3-6.5 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG7	3-6.5	12.5	6.5	7	IP 68	-40...100
83622	PGМ 9 (4-8 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG9	4-8	15.2	8	8	IP 68	-40...100
83623	PGМ 11 (5-10 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG11	5-10	18.6	10	8	IP 68	-40...100
83624	PGМ 13.5 (8-12 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG13,5	6-12	20.4	12	8	IP 68	-40...100
83625	PGМ 16 (10-14 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG16	10-14	22.5	14	8	IP 68	-40...100
88026	PGM 19 (10-14 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG19	10-14	25	14	9	IP 68	-40...100
83626	PGМ 21 (13-18 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG21	13-18	28.3	18	10	IP 68	-40...100
88028	PGM 25 (15-22 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG25	15-22	32	22	10	IP 68	-40...100
83627	PGМ 29 (18-25 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG29	18-25	37	25	11	IP 68	-40...100
83628	PGМ 36 (25-33 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG36	25-33	47	33	12	IP 68	-40...100
83629	PGМ 42 (32-38 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG42	32-38	54	38	13	IP 68	-40...100
88032	PGM 48 (36-44 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG48	36-44	59.3	44	14	IP 68	-40...100
88033	PGM 63 (42-52 мм) (INOX)	ввод	нержавеющая сталь AISI 304	неопрен	PG	PG63	42-52	72	52	16	IP 68	-40...100

код товара	товарные позиции	H	S	S₁	D	AG	GL
83621	PGМ 7 (3-6.5 мм) (INOX)	19	14	15	6.5	12.5	7
83622	PGМ 9 (4-8 мм) (INOX)	20	17	18	8	15.2	8
83623	PGМ 11 (5-10 мм) (INOX)	21	20	21	10	18.6	8
83624	PGМ 13.5 (8-12 мм) (INOX)	22	22	23	12	20.4	8
83625	PGМ 16 (10-14 мм) (INOX)	23	24	25	14	22.5	8
88026	PGM 19 (10-14 мм) (INOX)	27	24	27	14	25	9
83626	PGМ 21 (13-18 мм) (INOX)	27	30	30	18	28.3	9
88028	PGM 25 (15-22 мм) (INOX)	30	35	35	22	32	10
83627	PGМ 29 (18-25 мм) (INOX)	31	40	40	25	37	11
83628	PGМ 36 (25-33 мм) (INOX)	37	50	50	33	47	12
83629	PGМ 42 (32-38 мм) (INOX)	38	60	60	38	54	13
88032	PGM 48 (36-44 мм) (INOX)	38	65	65	44	59.3	14
88033	PGM 63 (42-52 мм) (INOX)	42	76	80	52	72	16
