Металлорукав Fortisflex. Сделано на КВТ

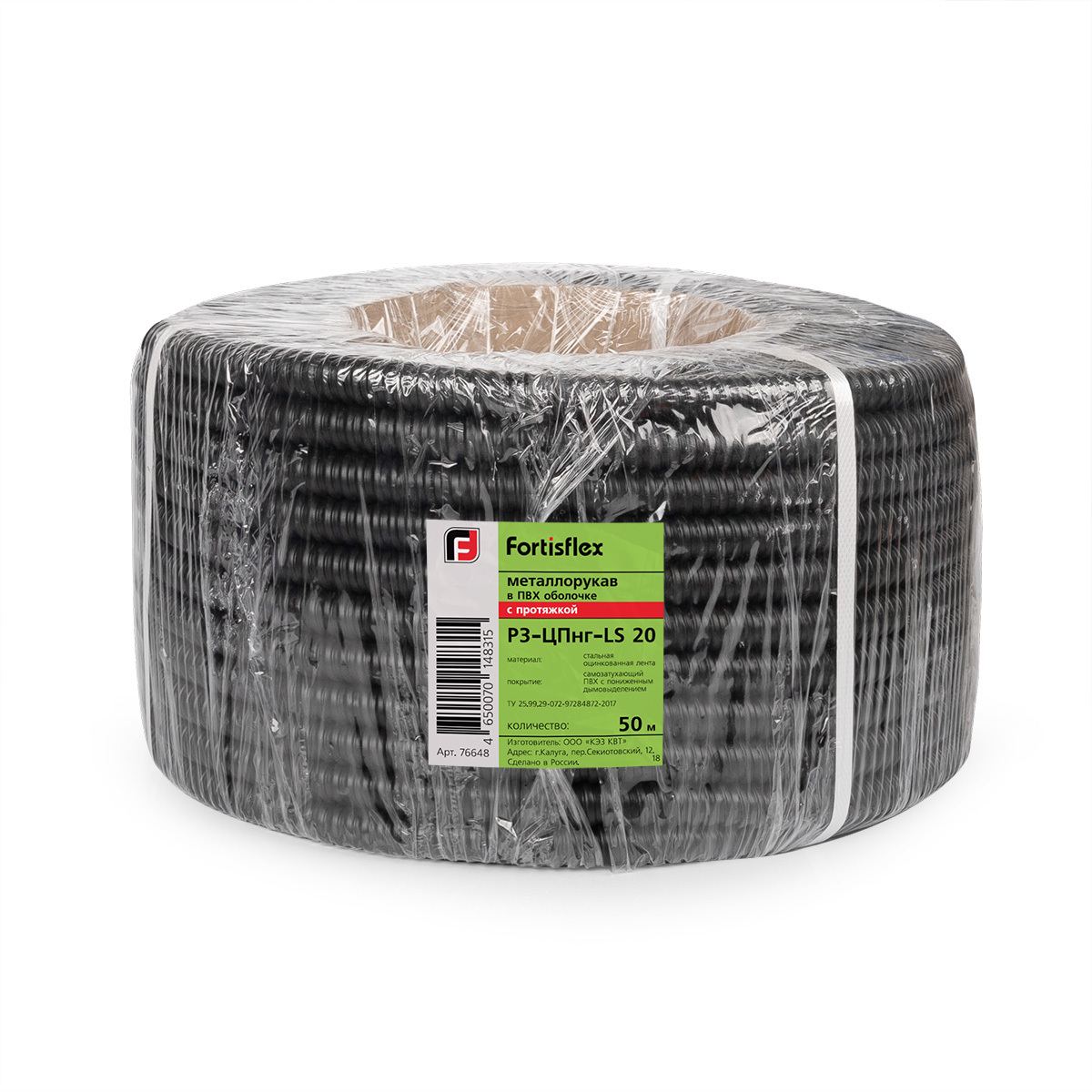

тип : Р3- ЦПнг-LS с протяжкой

  • Предназначены для:
    • организации скрытой и открытой проводки кабеля и проводов
    • герметичной прокладки кабельных линий и их защиты от механических повреждений
  • Материал: стальная оцинкованная лента
  • Покрытие: самозатухающий ПВХ с пониженным газо-дымовыделением LS, не поддерживает горение
  • Материал протяжки: стальная проволока
  • Температура эксплуатации: от -40°С до +75°С
  • Температура монтажа: не ниже -5°С
  • Степень защиты: IP65
  • Степень защиты от наружного механического удара: IK07
  • Изоляция полностью повторяет рельеф стальных витков рукава
  • Благодаря особой гибкости обеспечивает максимальный угол поворота при монтаже
  • Защита от поражения электрическим током
  • Защита от коррозии
  • Устойчивость к UV излучению
  • Стойкость к бензину, маслам, разбавленным кислотам и щелочам
  • Для наружной и внутренней установки
  • Применяются в системах кондиционирования воздуха, обогрева, вентиляции, а также транспортировка порошкообразных и сыпучих веществ

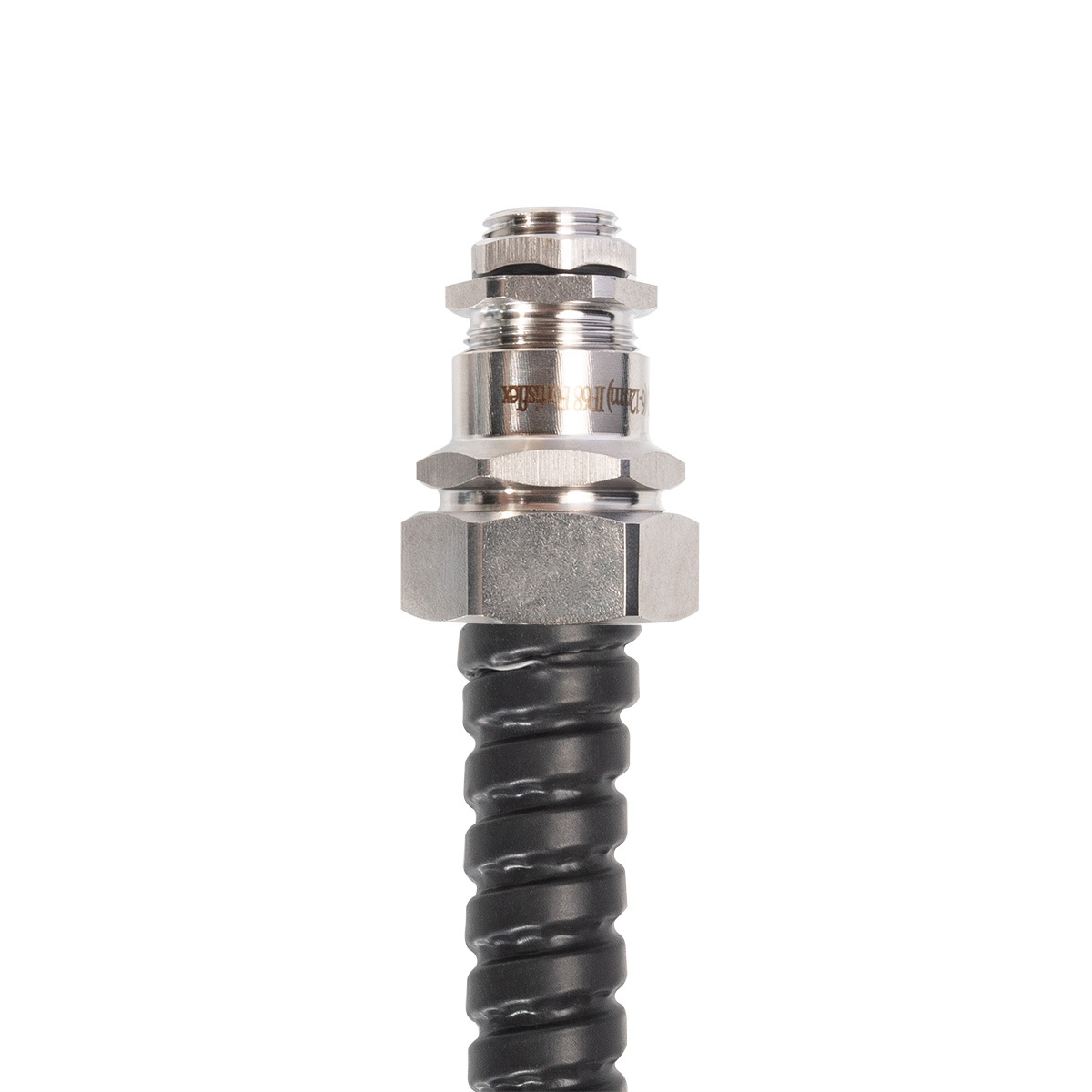

  • Совместимость с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР
Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Сертификат соответствия на металлорукав Сертификат пожарной безопасности на металлорукав Подбор фитингов для металлорукава производства «FORTISFLEX» Паспорт на металлорукав герметичный в ПВХ изоляции с протяжкой и без протяжки Р3-ЦПнг LS Правила монтажа металлорукава
Дополнительная информация
Преимущества металлорукава в ПВХ-оболочке Преимущества металлорукава с протяжкой Сводная таблица типоразмеров металлорукава Fortisflex Степень защиты и герметичности электротехнических изделий - IP Диаметры стальных и пластиковых труб
код товара товарные позиции цветD
(мм)		d
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
76644 Р3-ЦПнг-LS 10 с протяжкой (Fortisflex) черный13.79.7100 м 87.88 100 4200
76645 Р3-ЦПнг-LS 12 с протяжкой (Fortisflex) черный15.311.3100 м 91.33 100 3600
76646 Р3-ЦПнг-LS 15 с протяжкой (Fortisflex) черный17.914.350 м 103.45 50 2100
87691 Р3-ЦПнг-LS 16 с протяжкой (Fortisflex) черный18.214.550 м 106.56 50 2100
82477 Р3-ЦПнг-LS 18 с протяжкой (Fortisflex) черный2117.450 м 118.70 50 1800
76648 Р3-ЦПнг-LS 20 с протяжкой (Fortisflex) черный23.219.650 м 125.84 50 1800
82478 Р3-ЦПнг-LS 22 с протяжкой (Fortisflex) черный24.921.350 м 141.47 50 1800
76649 Р3-ЦПнг-LS 25 с протяжкой (Fortisflex) черный28.624.850 м 158.80 50 1050
76650 Р3-ЦПнг-LS 32 с протяжкой (Fortisflex) черный38.632.625 м 256.93 25 525
76651 Р3-ЦПнг-LS 38 с протяжкой (Fortisflex) черный45.239.225 м 320.80 25 450
76652 Р3-ЦПнг-LS 50 с протяжкой (Fortisflex) черный58.852.615 м 418.82 15 300
код товара товарные позиции МатериалПокрытиеНоминальный диаметр, ммВнутренний диаметр, ммНаружный диаметр, ммНаличие протяжкиМинимальный радиус изгиба, ммПрочность на разрыв, НСтепень защиты от влаги и пылиСтепень защиты от удара
76644Р3-ЦПнг-LS 10 с протяжкойстальная оцинкованная лентаПВХ109.713.7да30500IP 65IK 07
76645Р3-ЦПнг-LS 12 с протяжкойстальная оцинкованная лентаПВХ1211.315.3да40500IP 65IK 07
76646Р3-ЦПнг-LS 15 с протяжкойстальная оцинкованная лентаПВХ1514.317.9да48700IP 65IK 07
87691Р3-ЦПнг-LS 16 с протяжкойстальная оцинкованная лентаПВХ1614.518.2да48700IP 65IK 07
82477Р3-ЦПнг-LS 18 с протяжкойстальная оцинкованная лентаПВХ1817.42155700IP 65IK 07
76648Р3-ЦПнг-LS 20 с протяжкойстальная оцинкованная лентаПВХ2019.623.2да60700IP 65IK 07
82478Р3-ЦПнг-LS 22 с протяжкойстальная оцинкованная лентаПВХ2221.324.964700IP 65IK 07
76649Р3-ЦПнг-LS 25 с протяжкойстальная оцинкованная лентаПВХ2524.828.6да64700IP 65IK 07
76650Р3-ЦПнг-LS 32 с протяжкойстальная оцинкованная лентаПВХ3232.638.6да961050IP 65IK 07
76651Р3-ЦПнг-LS 38 с протяжкойстальная оцинкованная лентаПВХ3839.245.2да1601050IP 65IK 07
76652Р3-ЦПнг-LS 50 с протяжкойстальная оцинкованная лентаПВХ5052.658.8да2001050IP 65IK 07
код товара товарные позиции Dd
76644Р3-ЦПнг-LS 10 с протяжкой13.79.7
76645Р3-ЦПнг-LS 12 с протяжкой15.311.3
76646Р3-ЦПнг-LS 15 с протяжкой17.914.3
87691Р3-ЦПнг-LS 16 с протяжкой18.214.5
82477Р3-ЦПнг-LS 18 с протяжкой2117.4
76648Р3-ЦПнг-LS 20 с протяжкой23.219.6
82478Р3-ЦПнг-LS 22 с протяжкой24.921.3
76649Р3-ЦПнг-LS 25 с протяжкой28.624.8
76650Р3-ЦПнг-LS 32 с протяжкой38.632.6
76651Р3-ЦПнг-LS 38 с протяжкой45.239.2
76652Р3-ЦПнг-LS 50 с протяжкой58.852.6
Сопутствующие товарные позиции
ОЗМ
ВМ
ВМ (90°)
BT(X)
МВП
СММ
СТМ
СТМ(Р)
СТМ(В)
СМО
СМО-П
СМД
СМД-П
СМП
ВМ (INOX)
