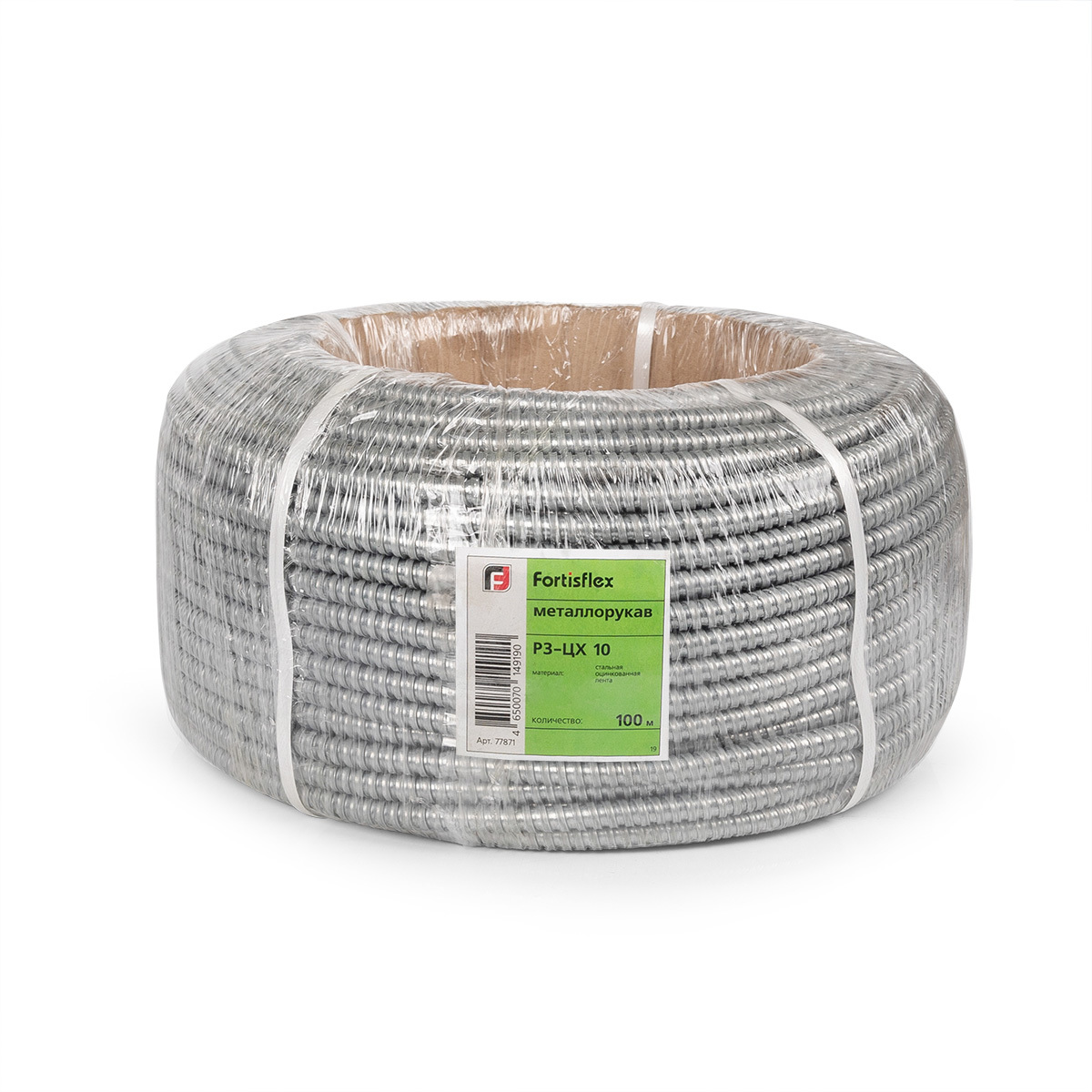

Металлорукав из оцинкованной стали
типР3-ЦХ
- Предназначен для:
- организации скрытой и открытой проводки кабеля и проводов
- защиты от механических повреждений
- Материал: стальная оцинкованная лента
- Покрытие: отсутствует
- Уплотнение: хлопчатобумажная нить
- Температура эксплуатации: от -40°С до +120°С
- Степень защиты: IP40
- Степень защиты от наружного механического удара: IK07
- Благодаря особой гибкости обеспечивает максимальный угол поворота при монтаже
- Устойчивость к UV излучению
- Стойкость к бензину, маслам, разбавленным кислотам и щелочам
- Для наружной и внутренней установки

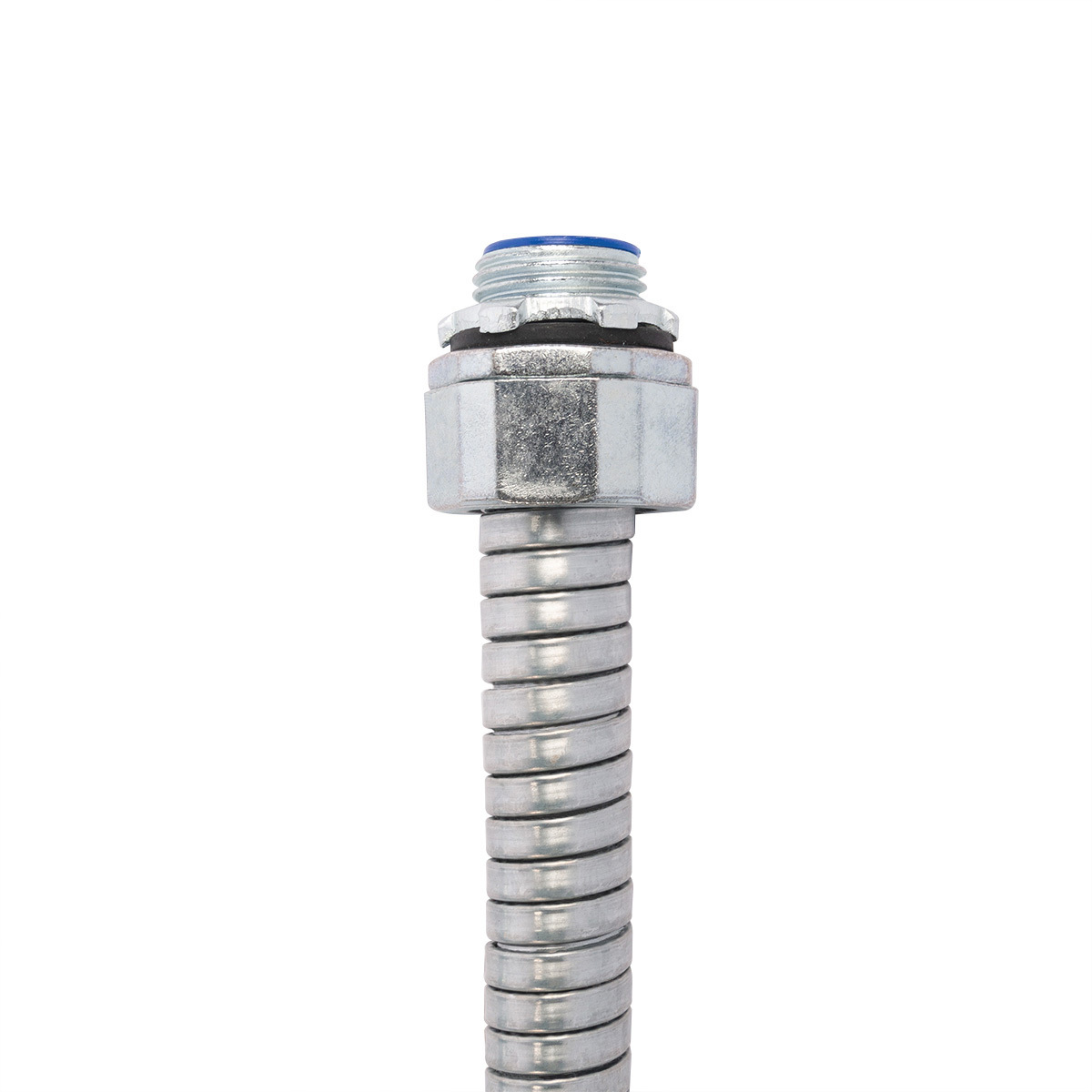

- Совместимость с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ
-
Номенклатура
товарные позиции ед. изм. Цена упак. трансп. упак заказ Р3-ЦХ-8( Fortisflex ) код товара:41410 м 34.58 100 100 Р3-ЦХ-10( Fortisflex ) код товара:40801 м 42.94 100 100 Р3-ЦХ-12( Fortisflex ) код товара:40802 м 49.72 100 100 Р3-ЦХ-15( Fortisflex ) код товара:40803 м 54.93 100 100 РЗ-ЦХ-16( Fortisflex ) код товара:87707 м 61.84 50 50 Р3-ЦХ-18( Fortisflex ) код товара:40804 м 64.05 50 50 Р3-ЦХ-20( Fortisflex ) код товара:42429 м 68.57 50 50 Р3-ЦХ-22( Fortisflex ) код товара:40812 м 80.61 50 50 Р3-ЦХ-25( Fortisflex ) код товара:40813 м 92.23 50 50 Р3-ЦХ-32( Fortisflex ) код товара:40814 м 139.77 25 25 Р3-ЦХ-38( Fortisflex ) код товара:40815 м 198.13 25 25 Р3-ЦХ-50( Fortisflex ) код товара:40816 м 232.29 15 15 Р3-ЦХ-60( Fortisflex ) код товара:46692 м 379.97 15 15 Р3-ЦХ-75( Fortisflex ) код товара:46694 м 640.7 8 8 Р3-ЦХ-100( Fortisflex ) код товара:46695 м 1202.45 8 8 всего позиций: 15сумма заказа:
-
Характеристики
Наименование Материал Номинальный диаметр, мм Внутренний диаметр, мм Наружный диаметр, мм Уплотнение Минимальный радиус изгиба, мм Прочность на разрыв, Н Степень защиты от влаги и пыли Степень защиты от удара Температура эксплуатации, °С Температура монтажа, °С Цвет Р3-ЦХ-8 стальная оцинкованная лента 8 7.8 11.6 х/б нить 25 300 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-10 стальная оцинкованная лента 10 9.5 13.9 х/б нить 30 300 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-12 стальная оцинкованная лента 12 10.9 15.9 х/б нить 40 300 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-15 стальная оцинкованная лента 15 13.9 18.9 х/б нить 48 450 IP 40 IK 07 -40...120 не ниже -40 стальной РЗ-ЦХ-16 стальная оцинкованная лента 16 13.9 18.9 х/б нить 48 450 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-18 стальная оцинкованная лента 18 16.9 21.9 х/б нить 55 450 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-20 стальная оцинкованная лента 20 18.7 24 х/б нить 60 450 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-22 стальная оцинкованная лента 22 20.7 26 х/б нить 64 450 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-25 стальная оцинкованная лента 25 23.7 30.8 х/б нить 75 450 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-32 стальная оцинкованная лента 32 30.4 38 х/б нить 96 650 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-38 стальная оцинкованная лента 38 36.4 44 х/б нить 160 650 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-50 стальная оцинкованная лента 50 48 58.7 х/б нить 200 650 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-60 стальная оцинкованная лента 60 55 68 х/б нить 252 950 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-75 стальная оцинкованная лента 75 73 83 х/б нить 300 650 IP 40 IK 07 -40...120 не ниже -40 стальной Р3-ЦХ-100 стальная оцинкованная лента 100 98 108 х/б нить 400 950 IP 40 IK 07 -40...120 не ниже -40 стальной -
Размеры
Наименование D d Р3-ЦХ-8 11.6 7.8 Р3-ЦХ-10 13.9 9.5 Р3-ЦХ-12 15.9 10.9 Р3-ЦХ-15 18.9 13.9 РЗ-ЦХ-16 18.9 13.9 Р3-ЦХ-18 21.9 16.9 Р3-ЦХ-20 24 18.7 Р3-ЦХ-22 26 20.7 Р3-ЦХ-25 30.8 23.7 Р3-ЦХ-32 38 30.4 Р3-ЦХ-38 44 36.4 Р3-ЦХ-50 58.7 48 Р3-ЦХ-60 68 55 Р3-ЦХ-75 83 73 Р3-ЦХ-100 108 98 -
Описание
Эксплуатационные характеристики (лет)
- Гарантийный срок хранения: 1
- Гарантийный срок эксплуатации: 3
- Срок службы: 10
-
