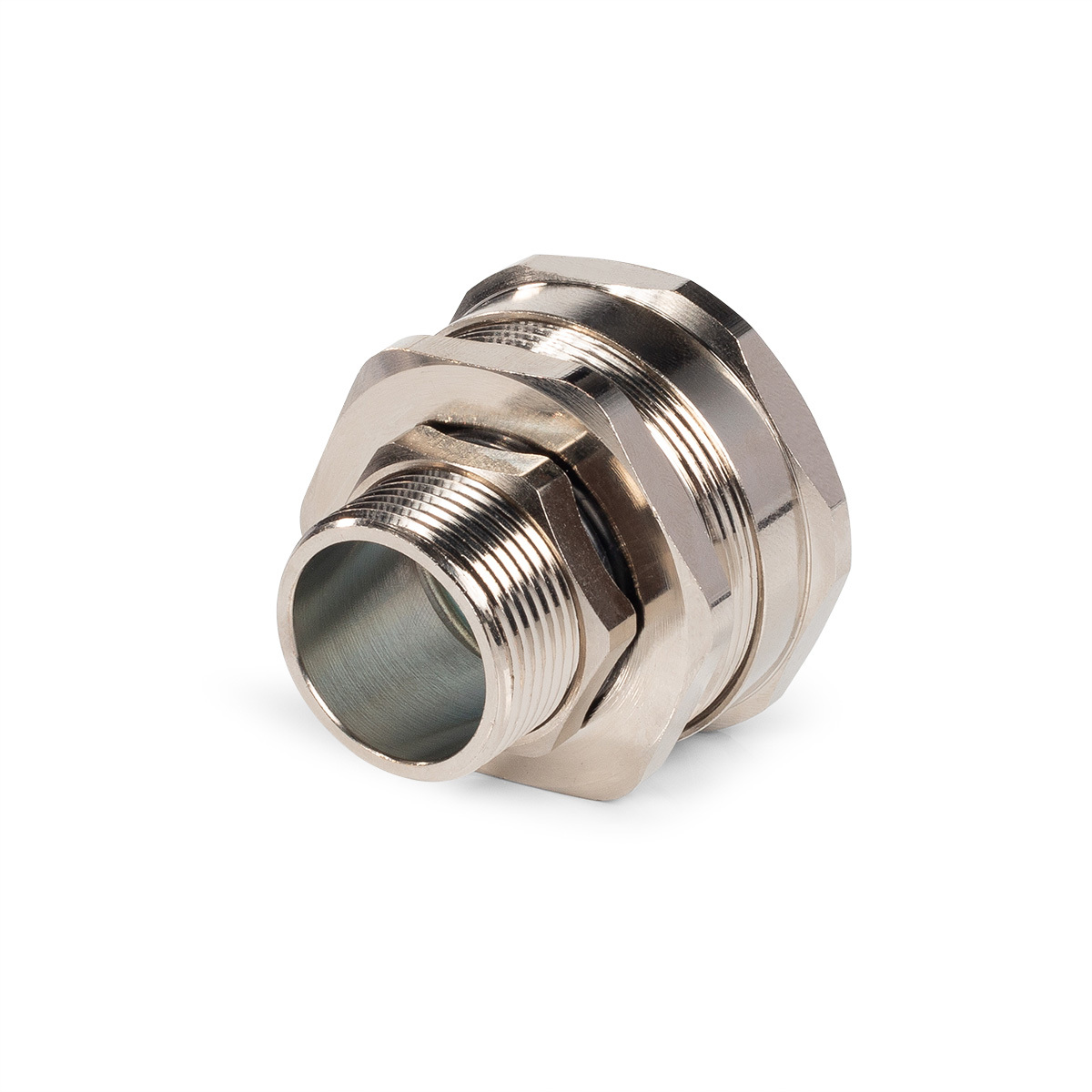

Фортисфлекс Муфта вводная латунная с метрической резьбой «M»

тип : ВМ-Л

Область применения: ввод-вывод кабеля, проложенного в металлорукаве, в корпусах щитового оборудования
Материал: никелированная латунь
Материал уплотнителя: полиэтилен
Степень защиты: IP65
Тип резьбы: М-метрическая по EN 60423
Температура эксплуатации: от -60°C до 120°C
При монтаже металлорукава в ПВХ изоляции рекомендуется удалить покрытие в месте его соединения с оконцевателем на глубину входа металлорукава
Совместимость: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц

Эксплуатационные сроки

Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация

Отказное письмо на продукцию Фортисфлекс Подбор фитингов для металлорукава производства «FORTISFLEX» Паспорт на муфты для металлорукава из латуни ВМ-Л, СТМ-Л

Дополнительная информация

Таблица по подбору аналогов вводных и соединительных муфт для металлорукава

код товара	товарные позиции	цвет	H (мм)	D (мм)	d (мм)	AG (мм)	GL (мм)	кратность	ед. изм.	Цена	упак.	трансп. упак
88853	ВМ-Л-10-М16 (Fortisflex)	стальной	27	16	10.3	16	10	10	шт	327.38	10	360
88854	ВМ-Л-12-М16 (Fortisflex)	стальной	27	17.4	12	16	10	10	шт	400.43	10	300
88855	ВМ-Л-15-М16 (Fortisflex)	стальной	29	22.2	15.3	16	11	10	шт	449.13	10	240
88856	ВМ-Л-15-М20 (Fortisflex)	стальной	29	22.2	15.3	20	11	10	шт	472.95	10	240
88857	ВМ-Л-20-М20 (Fortisflex)	стальной	32.2	28.2	19.8	20	12	10	шт	659.63	10	180
88858	ВМ-Л-20-М25 (Fortisflex)	стальной	32.2	28.2	19.8	25	12	10	шт	724.02	10	180
88859	ВМ-Л-25-М25 (Fortisflex)	стальной	33.5	34	24.8	25	14	10	шт	886.35	10	120
88860	ВМ-Л-25-М32 (Fortisflex)	стальной	33.5	34	24.8	32	14	6	шт	1 018.41	6	72
88861	ВМ-Л-32-М40 (Fortisflex)	стальной	35.2	41.9	31.7	40	16	6	шт	1 331.23	6	36

код товара	товарные позиции	Тип продукта	Материал корпуса	Тип резьбы	Вводная резьба	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88853	ВМ-Л-10-М16	фитинги для металлорукава	латунь	метрическая	M16	10	10.3	10	IP 68	-60...120
88854	ВМ-Л-12-М16	фитинги для металлорукава	латунь	метрическая	M16	12	12	10	IP 68	-60...120
88855	ВМ-Л-15-М16	фитинги для металлорукава	латунь	метрическая	M16	15	15.3	11	IP 68	-60...120
88856	ВМ-Л-15-М20	фитинги для металлорукава	латунь	метрическая	M20	15	15.3	11	IP 68	-60...120
88857	ВМ-Л-20-М20	фитинги для металлорукава	латунь	метрическая	M20	20	19.8	12	IP 68	-60...120
88858	ВМ-Л-20-М25	фитинги для металлорукава	латунь	метрическая	M25	20	19.8	12	IP 68	-60...120
88859	ВМ-Л-25-М25	фитинги для металлорукава	латунь	метрическая	M25	25	24.8	14	IP 68	-60...120
88860	ВМ-Л-25-М32	фитинги для металлорукава	латунь	метрическая	M32	25	24.8	14	IP 68	-60...120
88861	ВМ-Л-32-М40	фитинги для металлорукава	латунь	метрическая	M40	32	31.7	16	IP 68	-60...120

код товара	товарные позиции	H	D	d	AG	GL
88853	ВМ-Л-10-М16	27	16	10.3	16	10
88854	ВМ-Л-12-М16	27	17.4	12	16	10
88855	ВМ-Л-15-М16	29	22.2	15.3	16	11
88856	ВМ-Л-15-М20	29	22.2	15.3	20	11
88857	ВМ-Л-20-М20	32.2	28.2	19.8	20	12
88858	ВМ-Л-20-М25	32.2	28.2	19.8	25	12
88859	ВМ-Л-25-М25	33.5	34	24.8	25	14
88860	ВМ-Л-25-М32	33.5	34	24.8	32	14
88861	ВМ-Л-32-М40	35.2	41.9	31.7	40	16
