Высоковольтные термоусаживаемые трубки для изоляции электротехнических шин

тип : ТТШ-35

  • Предназначены для изоляции медных и алюминиевых шин на электрических подстанциях и в шкафах распределительных устройств
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 35 кВ
  • Материал: трекингостойкая композиция полиолефина, не содержит галогенов «HF»
  • Аналоги: BBIT (Raychem); BBI (3M)
  • Устойчивы к ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: кирпично-красный
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц

Относительное удлинение при разрыве не менее 400%
Температура усадки 120 °C
Температура эксплуатации от -55 °C до +125 °C
Прочность на растяжение не менее 15 МПа
Электрическая прочность не менее 25 кВ/мм
Рабочее напряжение до 35кВ
Удельное объемное электрическое сопротивление 1014 Ом*см

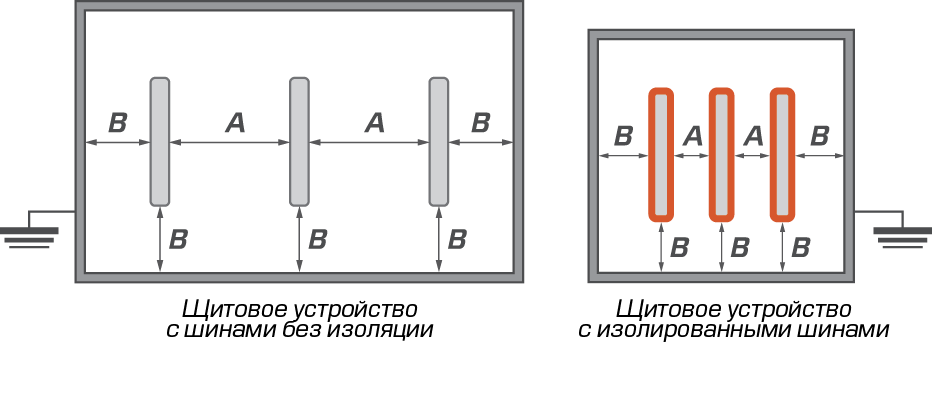

Величина зазоров между шинами и корпусом щитового оборудования

Номинальное напряжения (кВ) Шины с воздушным промежутком ТТШ-35
 Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм)
Круглые шины
10 130 120 30 40
20 200 180 60 90
35 320 290 100 160
Прямоугольные шины
10 130 120 35 45
20 200 180 70 100
35 320 290 140 190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

Эксплуатационные сроки
Гарантийный срок хранения

10 лет

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Паспорт на термоусаживаемую трубку Отказное письмо: термоусаживаемая трубка
код товара товарные позиции цветS
(мм)		D
(мм)		d
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
73723 ТТШ-35-25/10 кирп-красн (КВТ) кирпично-красный3.7251010 м 550.52 10 100
73725 ТТШ-35-40/16 кирп-красн (КВТ) кирпично-красный3.7401610 м 816.18 10 50
73726 ТТШ-35-65/25 кирп-красн (КВТ) кирпично-красный3.7652510 м 1 151.49 10 40
65761 ТТШ-35-100/40 кирп-красн (КВТ) кирпично-красный3.71004010 м 1 773.71 10 30
73728 ТТШ-35-150/60 кирп-красн (КВТ) кирпично-красный3.71506010 м 2 712.48 10 20
код товара товарные позиции Тип трубкиРабочее напряжение, до (кВ)Диаметр до усадки, ммДиаметр после усадки, ммКоэффициент усадкиМатериалЦвет трубки
73723ТТШ-35-25/10 кирп-краснвысоковольтная35/
25/
10/
2,5:1/
полиолефинкирпично-красный/
73725ТТШ-35-40/16 кирп-краснвысоковольтная35/
40/
16/
2,5:1/
полиолефинкирпично-красный/
73726ТТШ-35-65/25 кирп-краснвысоковольтная35/
65/
25/
2,5:1/
полиолефинкирпично-красный/
65761ТТШ-35-100/40 кирп-краснвысоковольтная35/
100/
40/
2,5:1/
полиолефинкирпично-красный/
73728ТТШ-35-150/60 кирп-краснвысоковольтная35/
150/
60/
2,5:1/
полиолефинкирпично-красный/
код товара товарные позиции SDd
73723ТТШ-35-25/10 кирп-красн3.72510
73725ТТШ-35-40/16 кирп-красн3.74016
73726ТТШ-35-65/25 кирп-красн3.76525
65761ТТШ-35-100/40 кирп-красн3.710040
73728ТТШ-35-150/60 кирп-красн3.715060
Инструмент для монтажа
