Высоковольтные термоусаживаемые трубки для изоляции электротехнических шин

тип : ТТШ-10

  • Предназначены для изоляции медных и алюминиевых шин на электрических подстанциях и в шкафах распределительных устройств
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 10 кВ
  • Материал: трекингостойкая композиция полиолефина, не содержит галогенов «HF»
  • Аналоги: BBIT (Raychem); BBI (3M)
  • Устойчивы к ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: кирпично-красный
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц

Относительное удлинение при разрыве не менее 400%
Температура усадки 120 °C
Температура эксплуатации от -55 °C до +125 °C
Прочность на растяжение не менее 15 МПа
Электрическая прочность не менее 25 кВ/мм
Рабочее напряжение до 10кВ
Удельное объемное электрическое сопротивление 1014 Ом*см

Величина зазоров между шинами и корпусом щитового оборудования

Номинальное напряжения (кВ) Шины с воздушным промежутком ТТШ-10
 Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм)
Круглые шины
10 130 120 55 65
20 200 180 95 120
35 320 290 150 205
Прямоугольные шины
10 130 120 65 75
20 200 180 115 150
35 320 290 200 285

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

Эксплуатационные сроки
Гарантийный срок хранения

10 лет

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Паспорт на термоусаживаемую трубку Отказное письмо: термоусаживаемая трубка
код товара товарные позиции цветS
(мм)		D
(мм)		d
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
73720 ТТШ-10-30/12 красн (КВТ) красный2301210 м 333.13 10 200
59680 ТТШ-10-50/20 красн (КВТ) красный2502010 м 500.33 10 150
73721 ТТШ-10-75/30 красн (КВТ) красный2753010 м 762.30 10 80
59690 ТТШ-10-100/40 красн (КВТ) красный21004010 м 1 005.89 10 60
84892 ТТШ-10-120/50 красн (КВТ) красный21205010 м 1 481.48 10 40
73722 ТТШ-10-150/60 красн (КВТ) красный21506010 м 1 700.66 10 40

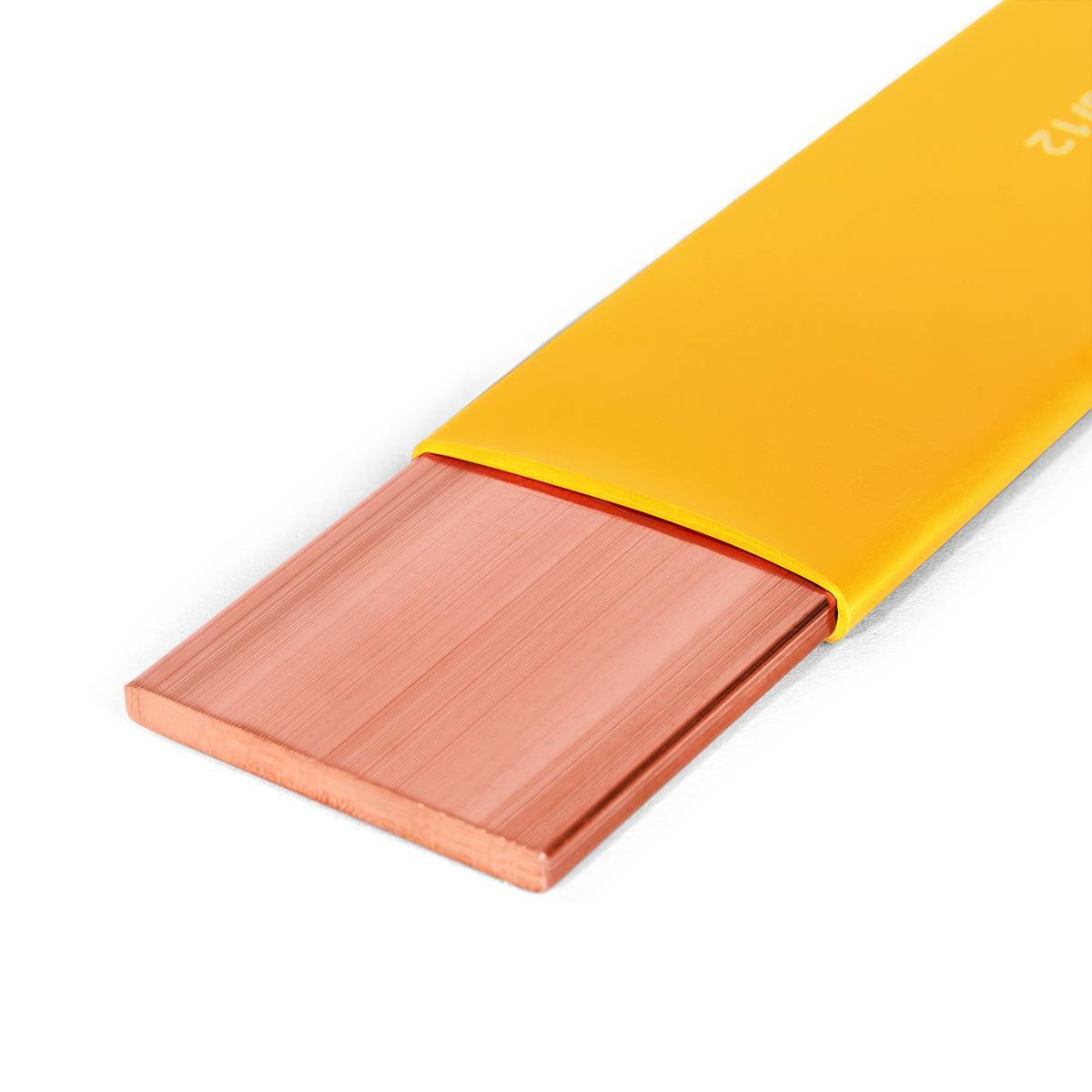

84899 ТТШ-10-30/12 желт (КВТ) желтый2301210 м 333.13 10 200
84900 ТТШ-10-50/20 желт (КВТ) желтый2502010 м 500.33 10 150
84901 ТТШ-10-75/30 желт (КВТ) желтый2753010 м 762.30 10 80
84902 ТТШ-10-100/40 желт (КВТ) желтый21004010 м 1 005.89 10 60
84903 ТТШ-10-120/50 желт (КВТ) желтый21205010 м 1 481.48 10 40
84904 ТТШ-10-150/60 желт (КВТ) желтый21506010 м 1 700.66 10 40

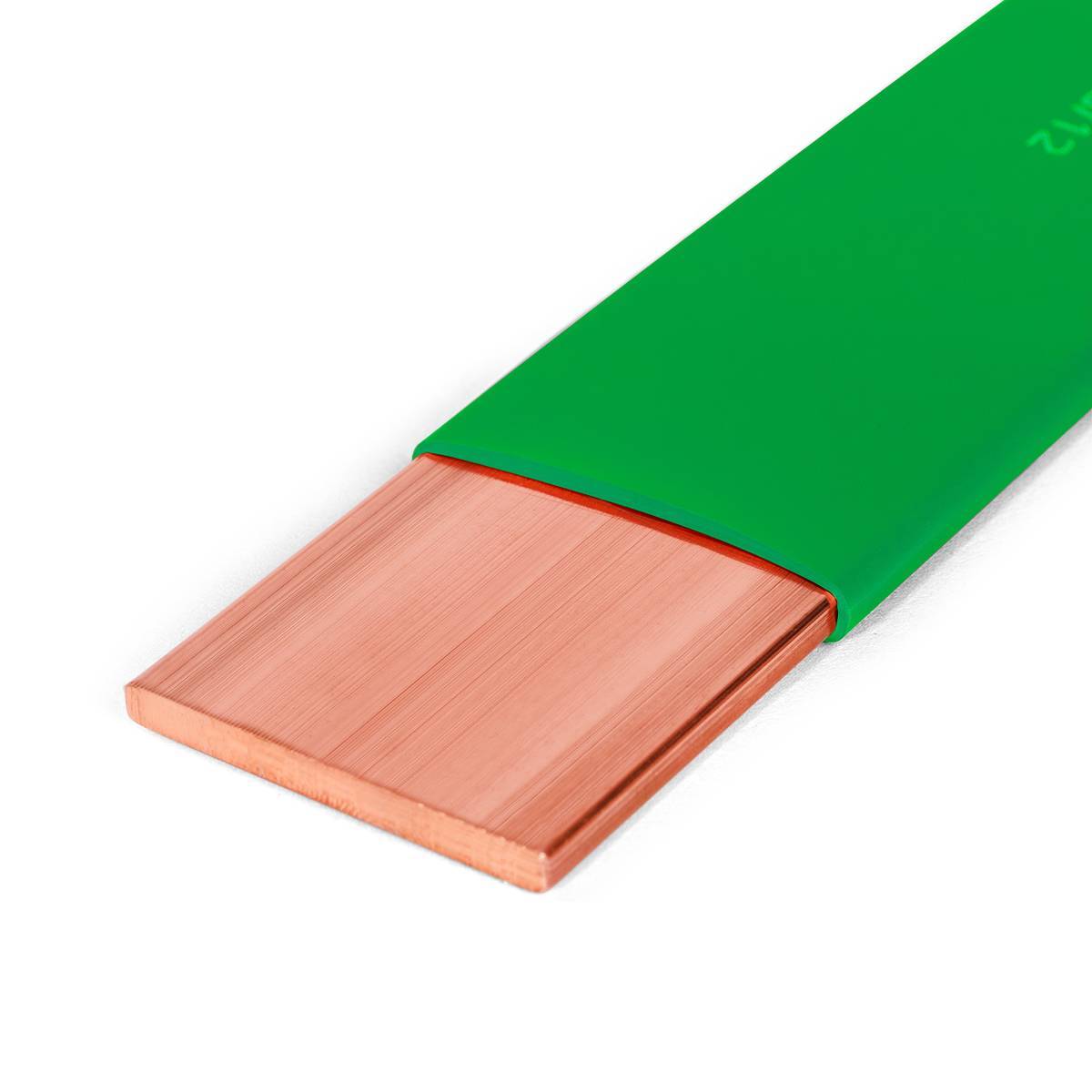

84893 ТТШ-10-30/12 зел (КВТ) зеленый2301210 м 333.13 10 200
84894 ТТШ-10-50/20 зел (КВТ) зеленый2502010 м 500.33 10 150
84895 ТТШ-10-75/30 зел (КВТ) зеленый2753010 м 762.30 10 80
84896 ТТШ-10-100/40 зел (КВТ) зеленый21004010 м 1 005.89 10 60
84897 ТТШ-10-120/50 зел (КВТ) зеленый21205010 м 1 481.48 10 40
84898 ТТШ-10-150/60 зел (КВТ) зеленый21506010 м 1 700.66 10 40
код товара товарные позиции Тип трубкиРабочее напряжение, до (кВ)Диаметр до усадки, ммДиаметр после усадки, ммКоэффициент усадкиМатериалЦвет трубки
73720ТТШ-10-30/12 краснвысоковольтная10/
30/
12/
2,5:1/
полиолефинкрасный/
59680ТТШ-10-50/20 краснвысоковольтная10/
50/
20/
2,5:1/
полиолефинкрасный/
73721ТТШ-10-75/30 краснвысоковольтная10/
75/
30/
2,5:1/
полиолефинкрасный/
59690ТТШ-10-100/40 краснвысоковольтная10/
100/
40/
2,5:1/
полиолефинкрасный/
84892ТТШ-10-120/50 краснвысоковольтная10/
120/
50/
2,5:1/
полиолефинкрасный/
73722ТТШ-10-150/60 краснвысоковольтная10/
150/
60/
2,5:1/
полиолефинкрасный/
84899ТТШ-10-30/12 желтвысоковольтная10/
30/
12/
2,5:1/
полиолефинжелтый/
84900ТТШ-10-50/20 желтвысоковольтная10/
50/
20/
2,5:1/
полиолефинжелтый/
84901ТТШ-10-75/30 желтвысоковольтная10/
75/
30/
2,5:1/
полиолефинжелтый/
84902ТТШ-10-100/40 желтвысоковольтная10/
100/
40/
2,5:1/
полиолефинжелтый/
84903ТТШ-10-120/50 желтвысоковольтная10/
120/
50/
2,5:1/
полиолефинжелтый/
84904ТТШ-10-150/60 желтвысоковольтная10/
150/
60/
2,5:1/
полиолефинжелтый/
84893ТТШ-10-30/12 зелвысоковольтная10/
30/
12/
2,5:1/
полиолефинзеленый/
84894ТТШ-10-50/20 зелвысоковольтная10/
50/
20/
2,5:1/
полиолефинзеленый/
84895ТТШ-10-75/30 зелвысоковольтная10/
75/
30/
2,5:1/
полиолефинзеленый/
84896ТТШ-10-100/40 зелвысоковольтная10/
100/
40/
2,5:1/
полиолефинзеленый/
84897ТТШ-10-120/50 зелвысоковольтная10/
120/
50/
2,5:1/
полиолефинзеленый/
84898ТТШ-10-150/60 зелвысоковольтная10/
150/
60/
2,5:1/
полиолефинзеленый/
код товара товарные позиции SDd
73720ТТШ-10-30/12 красн23012
59680ТТШ-10-50/20 красн25020
73721ТТШ-10-75/30 красн27530
59690ТТШ-10-100/40 красн210040
84892ТТШ-10-120/50 красн212050
73722ТТШ-10-150/60 красн215060
84899ТТШ-10-30/12 желт23012
84900ТТШ-10-50/20 желт25020
84901ТТШ-10-75/30 желт27530
84902ТТШ-10-100/40 желт210040
84903ТТШ-10-120/50 желт212050
84904ТТШ-10-150/60 желт215060
84893ТТШ-10-30/12 зел23012
84894ТТШ-10-50/20 зел25020
84895ТТШ-10-75/30 зел27530
84896ТТШ-10-100/40 зел210040
84897ТТШ-10-120/50 зел212050
84898ТТШ-10-150/60 зел215060
