Комплект заземления для брони соединительных муфт
типКБМ-С
- Предназначены для монтажа узла заземления в соединительных муфтахна кабели с пластмассовой изоляцией и ленточной бронейна напряжение до 1 кВ

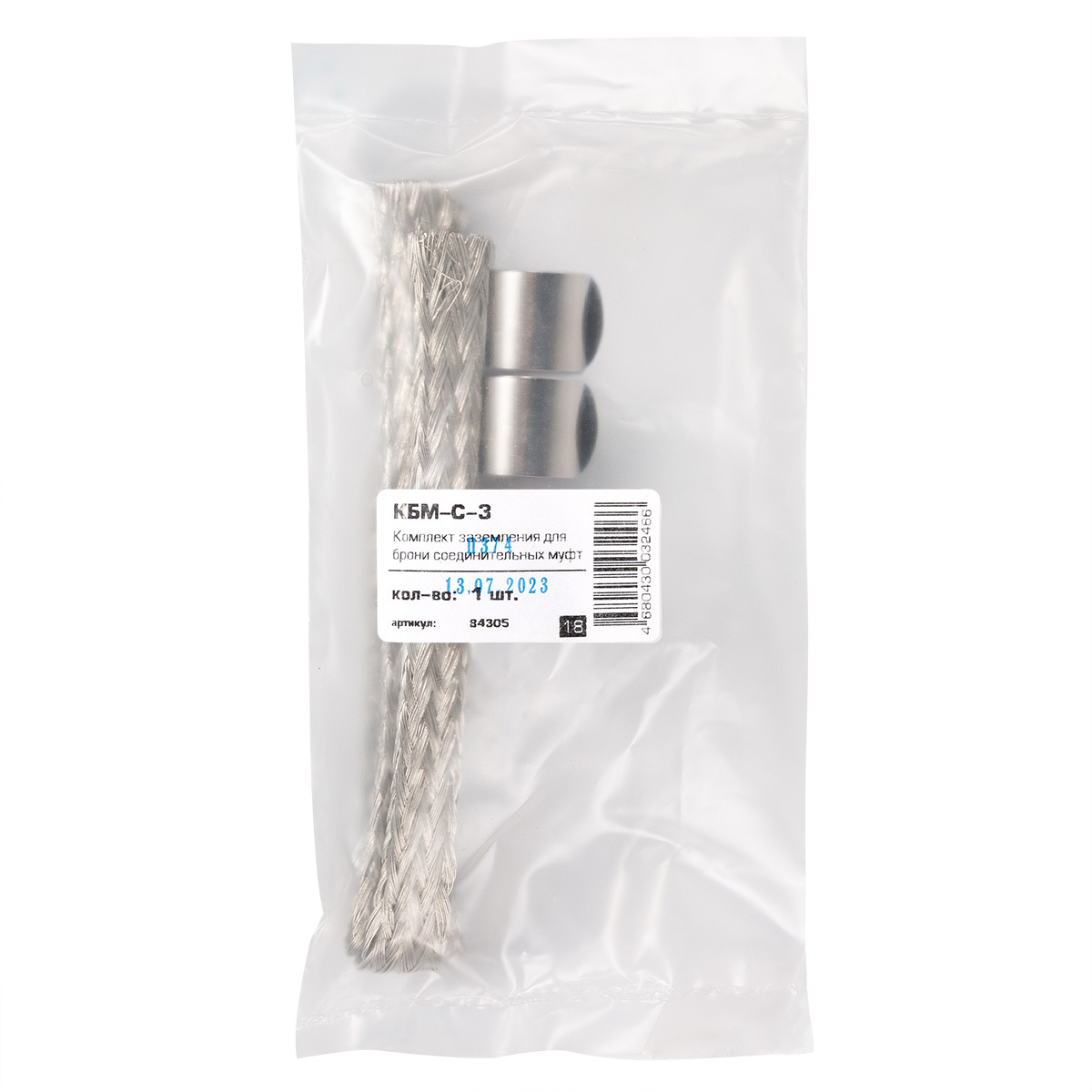

- Состав (варьируется в зависимости от вида и типоразмера муфт):
- пружины постоянного давления
- перемычка заземления, выполненная в виде плоского медного луженого многопроволочного провода без изоляции

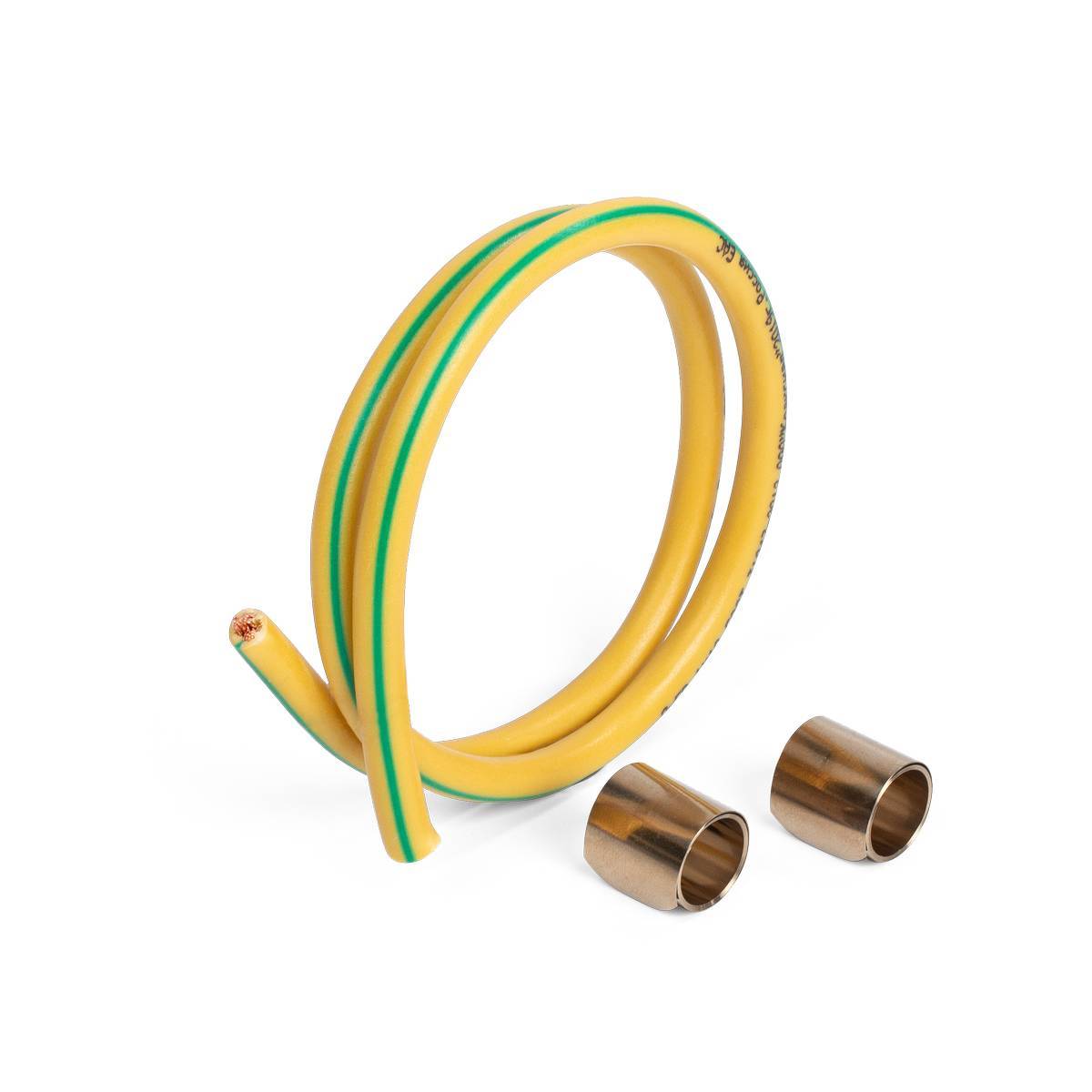

- провод заземления, выполненный в виде медной многопроволочной жилы в изоляции (только для КБМ-С-1)
- Совместимы со стандартной комплектацией муфт «КВТ» на кабель без брони
- Компекты повзоляют трансформировать соединительные муфты на кабель без брони в муфты на кабель с ленточной броней
- Типы кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
- Типы кабельных муфт: 3ПСТ-1; 4ПСТ-1; 5ПСТ-1 на сечения 16/25; 25/50; 70/120; 150/240 и их аналоги в комплектации «нг-LS»и с болтовыми наконечниками (Б)
-
Номенклатура
товарные позиции ед. изм. Цена упак. трансп. упак заказ КБМ-С-1( КВТ ) код товара:84301 компл 306.72 1 35 КБМ-С-2( КВТ ) код товара:84302 компл 640.88 1 35 КБМ-С-3( КВТ ) код товара:84305 компл 666.71 1 35 КБМ-С-4( КВТ ) код товара:84303 компл 848.11 1 20 КБМ-С-5( КВТ ) код товара:84304 компл 393.57 1 40 всего позиций: 5сумма заказа:
-
Характеристики
Наименование Тип компонента Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Краткая характеристика КБМ-С-1 Комплект иное 1 16 Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-16/25, 2ПСТ-1-16/25(Б), 3ПСТ-1-16/25, 3ПСТ 1 16/25(Б), 4ПСТ-1-16/25, 4ПСТ-1-16/25(Б), 4ПСТ-1-16/25нг-LS, 4ПСТ-1-16/25(Б)нг-LS, 5ПСТ-1-16/25, 5ПСТ-1-16/25(Б), 5ПСТ-1-16/25нг-LS, 5ПСТ-1-16/25(Б)нг-LS КБМ-С-2 Комплект иное 1 25 Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-25/50, 2ПСТ-1-25/50(Б), 3ПСТ-1-25/50, 3ПСТ 1 25/50(Б), (3+1)ПСТ-1-25/50, (3+1)ПСТ 1 25/50(Б) 4ПСТ-1-25/50, 4ПСТ-1-25/50 (Б), 5ПСТ-1-25/50, 5ПСТ-1-25/50 (Б) КБМ-С-3 Комплект иное 1 70 Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-70/120, 2ПСТ-1-70/120(Б), 3ПСТ-1-70/120, 3ПСТ 1 70/120(Б), (3+1)ПСТ-1-70/120, (3+1)ПСТ 1 70/120(Б), 4ПСТ-1-70/120нг-LS, 4ПСТ-1-70/120(Б)нг-LS, 5ПСТ-1-70/120нг-LS, 5ПСТ-1-70/120(Б)нг-LS КБМ-С-4 Комплект иное 1 150 Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 3ПСТ-1-150/240, 3ПСТ 1 150/240(Б), (3+1)ПСТ-1-150/240, (3+1)ПСТ 1 150/240(Б), 4ПСТ-1-150/240, 4ПСТ-1-150/240(Б), 4ПСТ-1-150/240нг-LS, 4ПСТ-1-150/240(Б)нг-LS, 5ПСТ-1-150/240, 5ПСТ-1-150/240(Б), 5ПСТ-1-150/240нг-LS, 5ПСТ-1-150/240(Б)нг-LS КБМ-С-5 Комплект иное 1 25 Предназначены для соединительных муфт с индексом нг-LS рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 4ПСТ-1-25/50нг-LS, 4ПСТ-1-25/50(Б)нг-LS, 5ПСТ-1-25/50нг-LS, 5ПСТ-1-25/50(Б)нг-LS -
Размеры
Наименование КБМ-С-1 КБМ-С-2 КБМ-С-3 КБМ-С-4 КБМ-С-5
